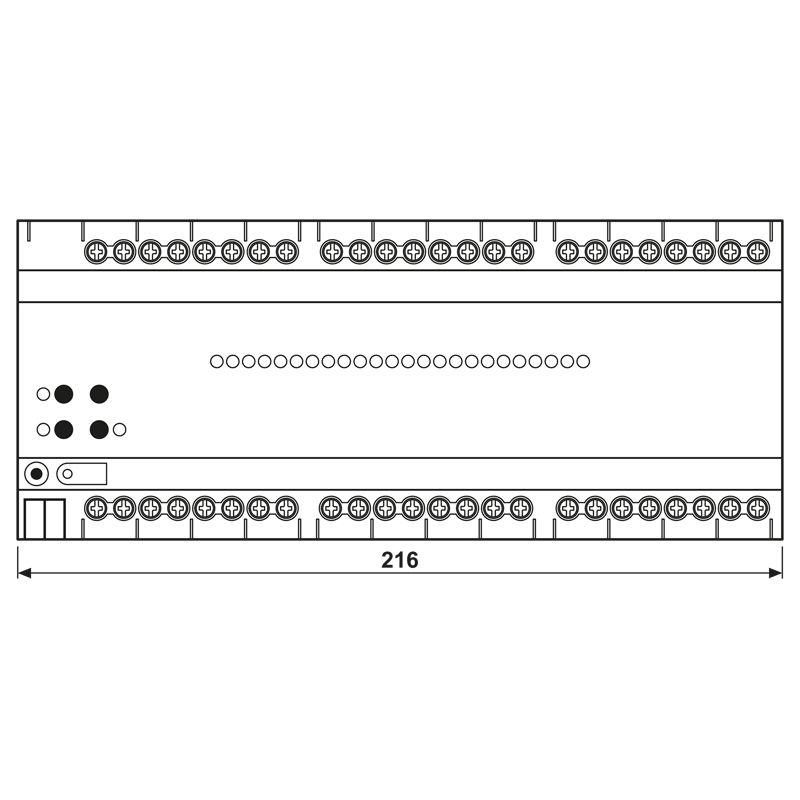

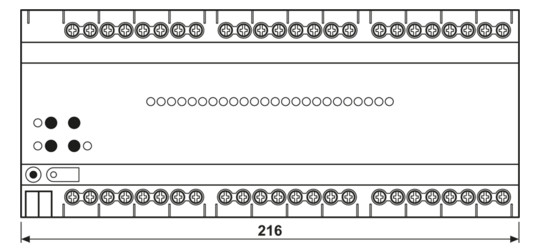

REG-Gehäuse 12 TE mit elektronischer Handbetätigung und LED-Statusanzeige Projektierung und Inbetriebnahme mit ETS5 oder neuer ETS-Produktfamilie Ausgabe Produkttyp Binärausgang mix Bestimmungsgemäßer Gebrauch Schalten elektrischer Verbraucher mit potentialfreien Kontakten Schalten elektrisch betriebener Jalousien, Rollläden und Markisen Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgänge manuell bedienbar, Baustellenbetrieb Rückmeldung im Handbetrieb und im Busbetrieb Sperren einzelner Ausgänge per Hand oder Bus Zentralfunktionen Zyklische Überwachung KNX Data Secure kompatibel ab ETS 5.7.3 Updatefähig mit ETS Service-App Eigenschaften Schalterbetrieb Schließer- oder Öffnerbetrieb Rückmeldefunktion Logische Verknüpfung und Zwangsführung Zentrale Schaltfunktion mit Sammelrückmeldung Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung Szenenfunktion Betriebsstundenzähler Eigenschaften Jalousiebetrieb Eignung für AC-Motoren 230 V Betriebsarten Jalousie mit Lamelle, Rolllade/Markise, Lüftungsklappe/Dachfenster Behangposition direkt ansteuerbar Lamellenstellung direkt ansteuerbar Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung Zyklische Rückmeldung im Fahrzustand Zwangsstellung durch übergeordnete Steuerung Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme Sonnenschutzfunktion mit Heizen-Kühlen-Automatik Benachbarte Ausgänge nur soweit belasten, dass die Summe ihrer Ausgangsströme max. 20 A beträgt. Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C KNX KNX Medium: TP 256 Nennspannung KNX: DC 21 ... 32 V SELV Stromaufnahme KNX: 4 ... 24 mA Ausgänge Schaltspannung: AC 250 V ~ Schaltstrom AC1 (cos ? > 0,8): 16 A Leuchtstofflampen: 16 AX Strombelastbarkeit Benachbarte Ausgänge: S 20 A Lasten pro Ausgang Ohmsche Last: 3000 W Kapazitive Last: 16 A / 140 µF Motoren: 1380 VA Einschaltstrom 200 µs: max. 800 A Einschaltstrom 20 ms: max. 165 A Lampenlasten 230 V Glühlampen: 2300 W HV-Halogenlampen: 2300 W HV-LED-Lampen: max. 400 W NV-Halogenlampen mit elektronischen Trafos: 1500 W induktiven Trafos: 1200 VA Leuchtstofflampen T5/T8 unkompensiert: 1000 W parallelkompensiert: 1160 W / 140 µF Duo-Schaltung: 2300 W / 140 µF Kompaktleuchtstofflampen unkompensiert: 1000 W parallelkompensiert: 1160 W / 140 µF Quecksilberdampflampen unkompensiert: 1000 W parallelkompensiert: 1160 W / 140 µF Einbaubreite: 216 mm (12 TE) Anschlüsse, Versorgung und Last Anschlussart: Schraubklemmen eindrähtig: 1 x 0,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5
