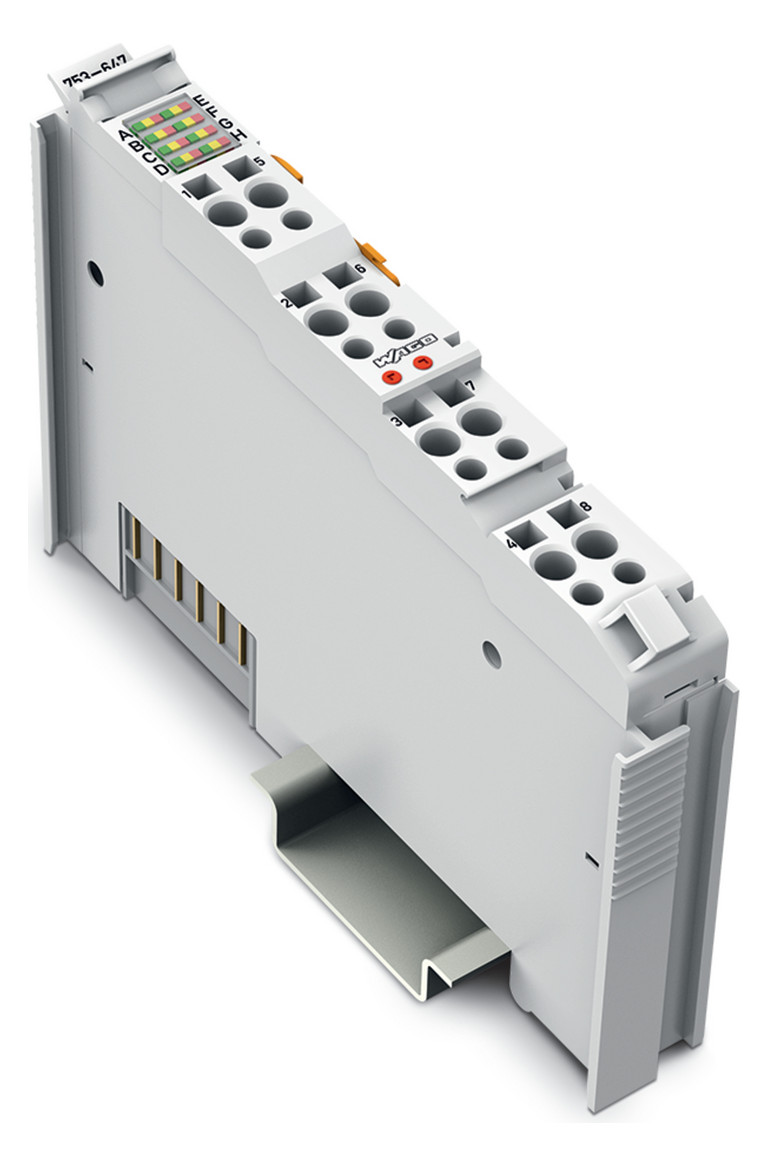

WAGO 753-647
Kommunikations-Modul DC 18V
| Breite | 12 mm |
|---|---|
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Höhe | 64 mm |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung DC | 18 - 18 V |
WAGO Kommunikations-Modul DC 18V
Produktinformationen des Herstellers
DALI-Multi-Master Der DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten. Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON , Modbus und weitere). Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3). WAGO unterstützt die Programmierung mit einer umfassenden IEC-61131-3-Bibliothek mit einfachen Bausteinen zur Realisierung komplexer Beleuchtungsapplikationen. Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder undefinedstand-alone betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3) aufgerufen werden kann. Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung: 1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls. 2. Die Stromversorgung (787-2857) zur Versorgung mehrerer
| Breite | 12 mm |
|---|---|
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Höhe | 64 mm |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung DC | 18 - 18 V |
WAGO Kommunikations-Modul DC 18V
Produktinformationen des Herstellers
DALI-Multi-Master Der DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten. Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON , Modbus und weitere). Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3). WAGO unterstützt die Programmierung mit einer umfassenden IEC-61131-3-Bibliothek mit einfachen Bausteinen zur Realisierung komplexer Beleuchtungsapplikationen. Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder undefinedstand-alone betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3) aufgerufen werden kann. Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung: 1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls. 2. Die Stromversorgung (787-2857) zur Versorgung mehrerer
| Artikelnummer | 4394867 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 753-647 |
| Werksnummer | 753-647 |
| EAN | 4050821475712 |
| Zolltarifnummer | 85389099 |
| Lagerart | Beschaffungsware |
