WAGO 753-649
Digital I/O-Modul DC Serie 753 8Eing 23,4-25,2V Steckanschl
| Anzahl der digitalen Eingänge | 8 |
|---|---|
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Breite | 12 mm |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Höhe | 69.8 mm |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung DC | 23.4 - 25.2 V |
| Zulässige Spannung am Ausgang | 23.4 - 25.2 V |

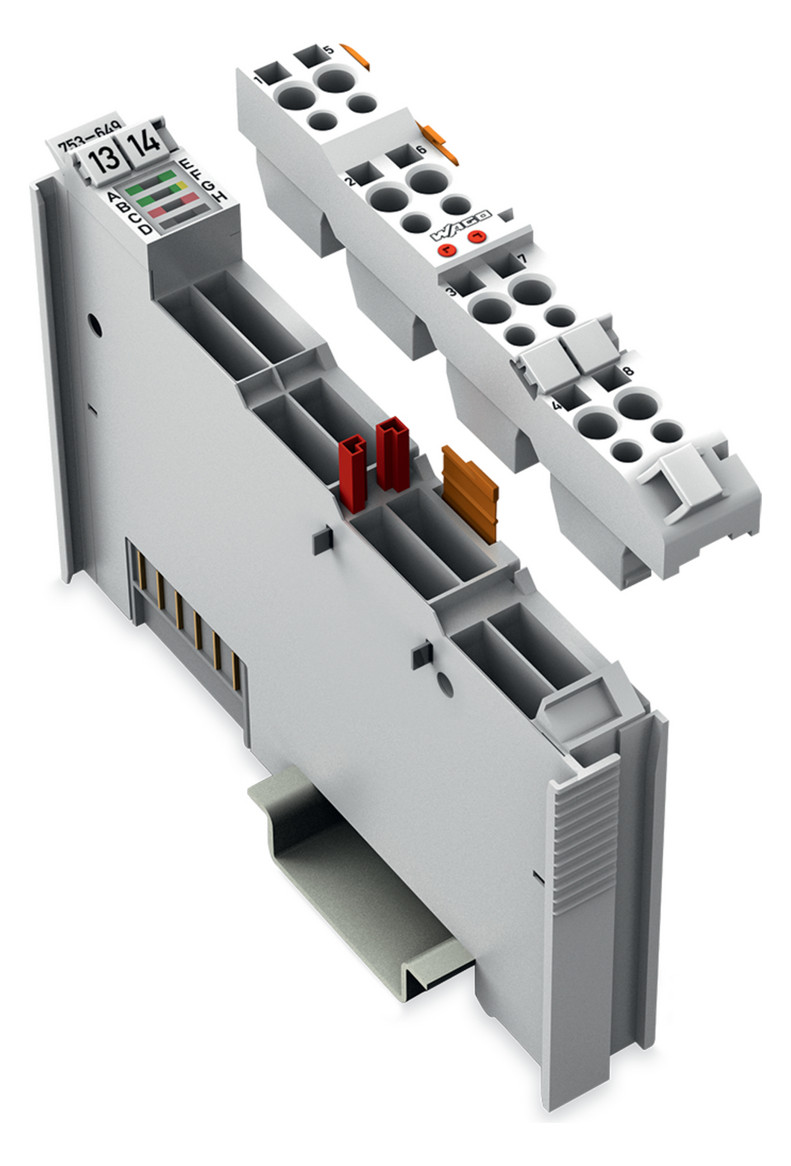

WAGO Digital I/O-Modul DC Serie 753 8Eing 23,4-25,2V Steckanschl
Produktinformationen des Herstellers
M-Bus-Master Das M-Bus-Modul (753-649) dient als M-Bus-Master und ermöglicht eine direkte Anbindung von M-Bus-Slaves an das WAGO-I/O-SYSTEM 750. Ein M-Bus (Meter-Bus) ist ein Feldbus zur Übertragung von Energieverbrauchsdaten, welche von M-Bus-Slaves wie Wärmezählern, Wasserzählern, Elektrozählern und Gaszählern sowie Sensoren und Aktoren jeglicher Art erfasst werden. Der M-Bus-Master kommuniziert mit den M-Bus-Slaves und bildet die Schnittstelle zwischen dem M-Bus und der verarbeitenden Software. Auf Anfrage liest der M-Bus-Master über die 2-adrige Leitung des M-Busses die Energieverbrauchsdaten aus und übergibt sie zur weiteren Verarbeitung oder Visualisierung an die übergeordnete Steuerung. Anfragen lassen sich alternativ über die SPS mittels IEC-61131-3-Funktionsbausteinen oder über eine PC-Anwendung realisieren. Die Spannungsversorgung der M-Bus-Slaves erfolgt über den M-Bus-Master. Der Einsatz eines separaten Pegelwandlers ist nicht erforderlich. Die M-Bus-Technologie ist in der technischen Norm EN 13757 definiert, welche die Kommunikationssysteme für Zähler und deren Fernablesung festlegt. Ein- und mehrfarbige LEDs signalisieren die Betriebsbereitschaft und die störungsfreie Lokalbus-Kommunikation sowie den Zustand der Signalübertragung. Die M-Bus-Anschlussmodule sind
| Anzahl der digitalen Eingänge | 8 |
|---|---|
| Ausführung des elektrischen Anschlusses | Steckanschluss |
| Breite | 12 mm |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Höhe | 69.8 mm |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung DC | 23.4 - 25.2 V |
| Zulässige Spannung am Ausgang | 23.4 - 25.2 V |
WAGO Digital I/O-Modul DC Serie 753 8Eing 23,4-25,2V Steckanschl
Produktinformationen des Herstellers
M-Bus-Master Das M-Bus-Modul (753-649) dient als M-Bus-Master und ermöglicht eine direkte Anbindung von M-Bus-Slaves an das WAGO-I/O-SYSTEM 750. Ein M-Bus (Meter-Bus) ist ein Feldbus zur Übertragung von Energieverbrauchsdaten, welche von M-Bus-Slaves wie Wärmezählern, Wasserzählern, Elektrozählern und Gaszählern sowie Sensoren und Aktoren jeglicher Art erfasst werden. Der M-Bus-Master kommuniziert mit den M-Bus-Slaves und bildet die Schnittstelle zwischen dem M-Bus und der verarbeitenden Software. Auf Anfrage liest der M-Bus-Master über die 2-adrige Leitung des M-Busses die Energieverbrauchsdaten aus und übergibt sie zur weiteren Verarbeitung oder Visualisierung an die übergeordnete Steuerung. Anfragen lassen sich alternativ über die SPS mittels IEC-61131-3-Funktionsbausteinen oder über eine PC-Anwendung realisieren. Die Spannungsversorgung der M-Bus-Slaves erfolgt über den M-Bus-Master. Der Einsatz eines separaten Pegelwandlers ist nicht erforderlich. Die M-Bus-Technologie ist in der technischen Norm EN 13757 definiert, welche die Kommunikationssysteme für Zähler und deren Fernablesung festlegt. Ein- und mehrfarbige LEDs signalisieren die Betriebsbereitschaft und die störungsfreie Lokalbus-Kommunikation sowie den Zustand der Signalübertragung. Die M-Bus-Anschlussmodule sind
| Artikel | Aktionen |
|---|
| Artikelnummer | 2401530 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 753-649 |
| Werksnummer | 753-649 |
| EAN | 4055143622127 |
| Zolltarifnummer | 85389099 |
| Lagerart | Beschaffungsware |
