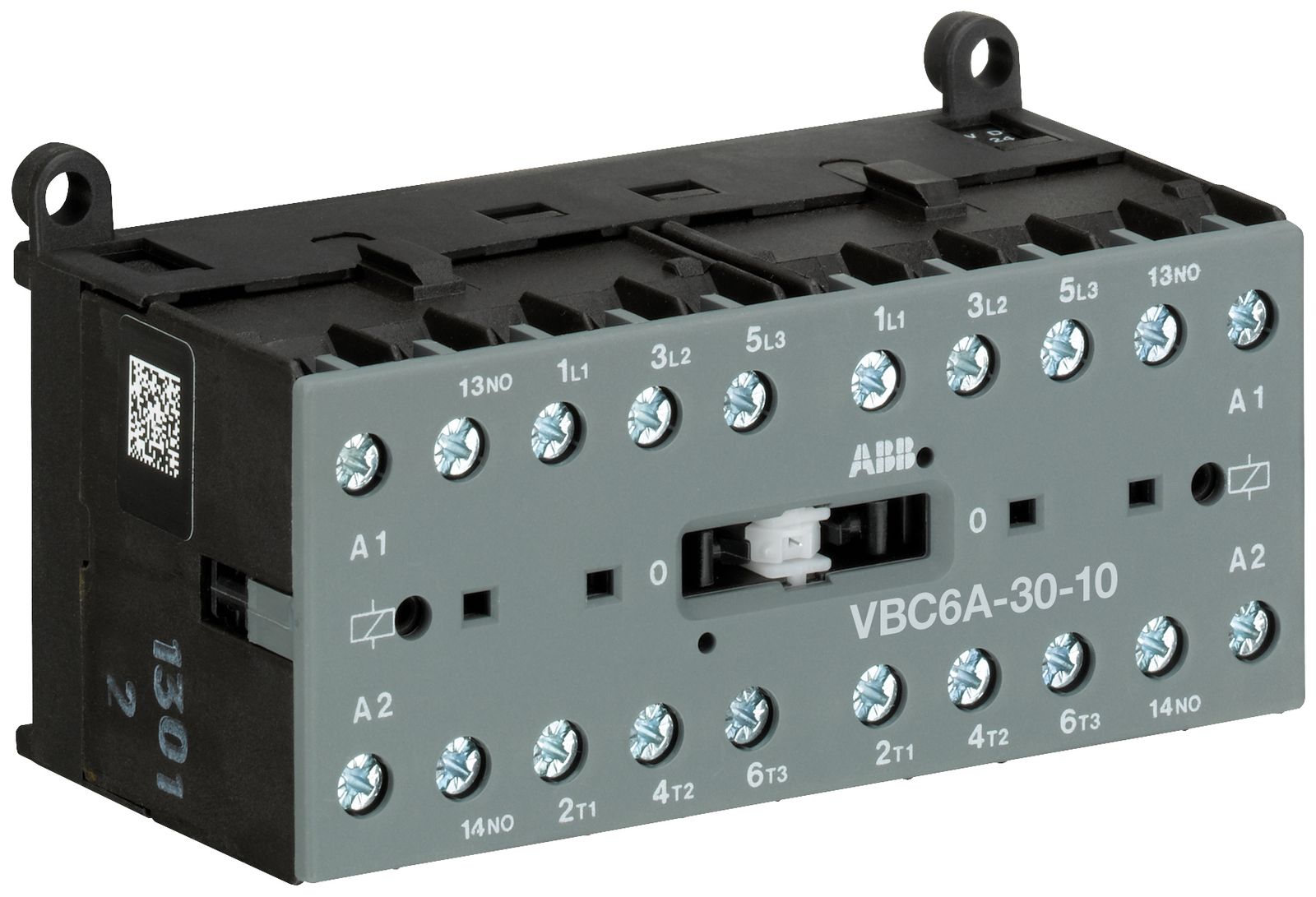

ABB VBC6A-30-10-01
Wendeschütz DC 4kW/AC 24V IP20 Schraub
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 1.4914 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 0 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung DC | 24 V |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung AC 60 Hz | 690 V |
| Betriebsspannung DC | 2.5 V |
| Breite | 96.2 mm |
| Funktion | Wendeschütz |
| Höhe | 57.5 mm |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
| Spannungsart der Betriebsspannung | DC |
| Spannungsart zur Betätigung | DC |
| Tiefe | 46.7 mm |
| Tragschienenmontage möglich | ja |
ABB Wendeschütz DC 4kW/AC 24V IP20 Schraub
Produktinformationen des Herstellers
Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 1.4914 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 6 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 0 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung DC | 24 V |
| Betriebsspannung AC 50 Hz | 690 V |
| Betriebsspannung AC 60 Hz | 690 V |
| Betriebsspannung DC | 2.5 V |
| Breite | 96.2 mm |
| Funktion | Wendeschütz |
| Höhe | 57.5 mm |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
| Spannungsart der Betriebsspannung | DC |
| Spannungsart zur Betätigung | DC |
| Tiefe | 46.7 mm |
| Tragschienenmontage möglich | ja |
ABB Wendeschütz DC 4kW/AC 24V IP20 Schraub
Produktinformationen des Herstellers
Kleinwendeschütze VB/VBC 6 und VB/VBC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch bieten die Geräte eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wendeschütze schalten mit ihrer AC- oder DC-Ansteuerung Leistungskreise von Motoren mit Rechts- und Linkslauf. Anbaubare Zubehörteile sind Löschglieder sowie frontseitig aufsteckbare 2-polige Hilfsschalter und eine Wendeverdrahtung.
| Artikelnummer | 4854551 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | VBC6A-30-10-01 |
| Werksnummer | GJL1213911R0101 |
| EAN | 4013614053856 |
| Zolltarifnummer | 85365080 |
| Lagerart | Beschaffungsware |
