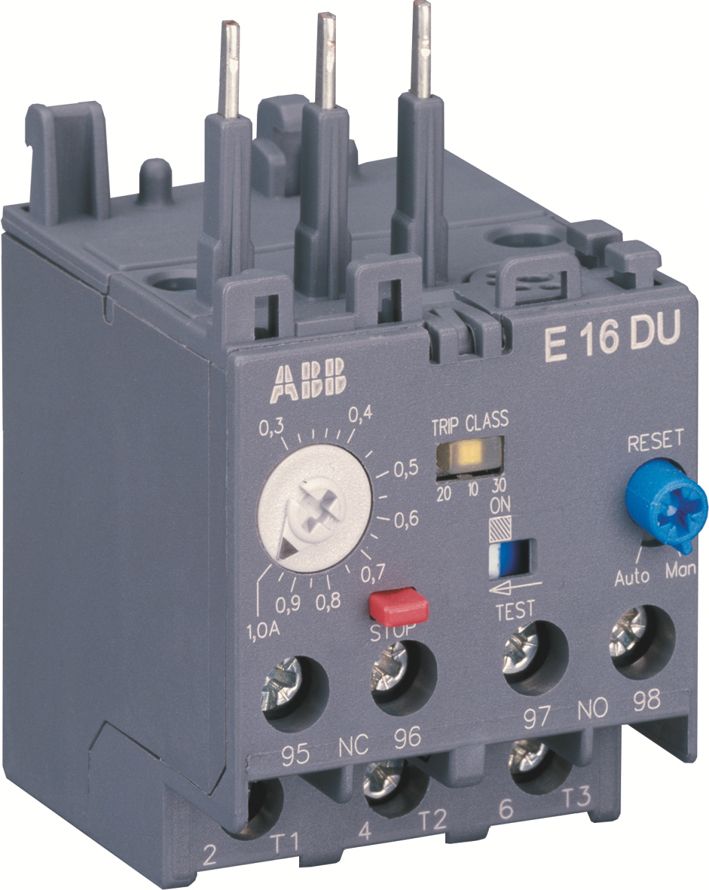

ABB E16DU-18.9
Überlastrelais elektr 5,7-18,9A 1S/Hilf Direktanb 1Ö/Hilf einstellb
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Auslöseklasse | einstellbar |
| Bemessungsschaltstrom | 18.9 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 600 - 600 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 0 - 0 V |
| Bemessungssteuerspeisespannung DC | 600 - 600 V |
| Betriebsspannung AC 50 Hz | 690 - 690 V |
| Betriebsspannung AC 60 Hz | 690 - 690 V |
| Betriebsspannung DC | 690 - 690 V |
| Breite | 44.4 mm |
| Einstellbarer Strombereich | 5.7 - 18.9 A |
| Höhe | 74.6 mm |
| Montageart | Direktanbau |
| Reset-Funktion Taster | ja |
| Reset-Funktion automatisch | ja |
| Spannungsart der Betriebsspannung | AC |
| Tiefe | 57 mm |
ABB Überlastrelais elektr 5,7-18,9A 1S/Hilf Direktanb 1Ö/Hilf einstellb
Produktinformationen des Herstellers
E16 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Auslöseklasse | einstellbar |
| Bemessungsschaltstrom | 18.9 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 600 - 600 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 0 - 0 V |
| Bemessungssteuerspeisespannung DC | 600 - 600 V |
| Betriebsspannung AC 50 Hz | 690 - 690 V |
| Betriebsspannung AC 60 Hz | 690 - 690 V |
| Betriebsspannung DC | 690 - 690 V |
| Breite | 44.4 mm |
| Einstellbarer Strombereich | 5.7 - 18.9 A |
| Höhe | 74.6 mm |
| Montageart | Direktanbau |
| Reset-Funktion Taster | ja |
| Reset-Funktion automatisch | ja |
| Spannungsart der Betriebsspannung | AC |
| Tiefe | 57 mm |
ABB Überlastrelais elektr 5,7-18,9A 1S/Hilf Direktanb 1Ö/Hilf einstellb
Produktinformationen des Herstellers
E16 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).
| Artikelnummer | 5397767 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | E16DU-18.9 |
| Werksnummer | 1SAX111001R1105 |
| EAN | 4013614395260 |
| Zolltarifnummer | 85364900 |
| Lagerart | Beschaffungsware |
