WAGO 770-1305

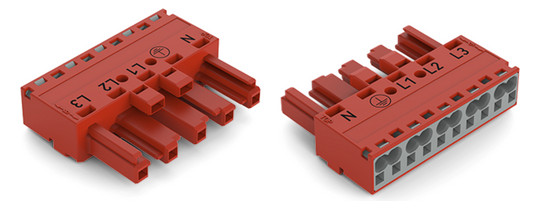

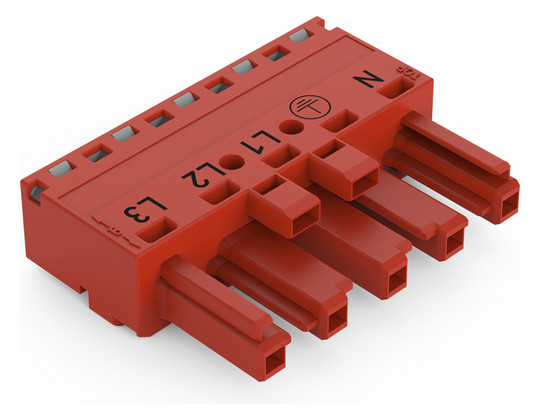

Steckverbinder Gebäude 5p Serie 770 25A Federzug 400V Buchse 4qmm N/PE/L1/L2/L3

WAGO 770-1305

Steckverbinder Gebäude 5p Serie 770 25A Federzug 400V Buchse 4qmm N/PE/L1/L2/L3

Artikelnummer 4497899

Anschlussart	Federzuganschluss
Anschlussquerschnitt (eindrähtig)	4 - 4 mm²
Anschlussquerschnitt (feindrähtig)	4 - 4 mm²
Anzahl der Anschlüsse je Pol	2
Art der Verriegelung	separat
Ausführung	Buchse
Bemessungsspannung	400 V
Bemessungsstoßspannung	6 kV
Bemessungsstrom	25 A
Brandlast	0.07306 kWh

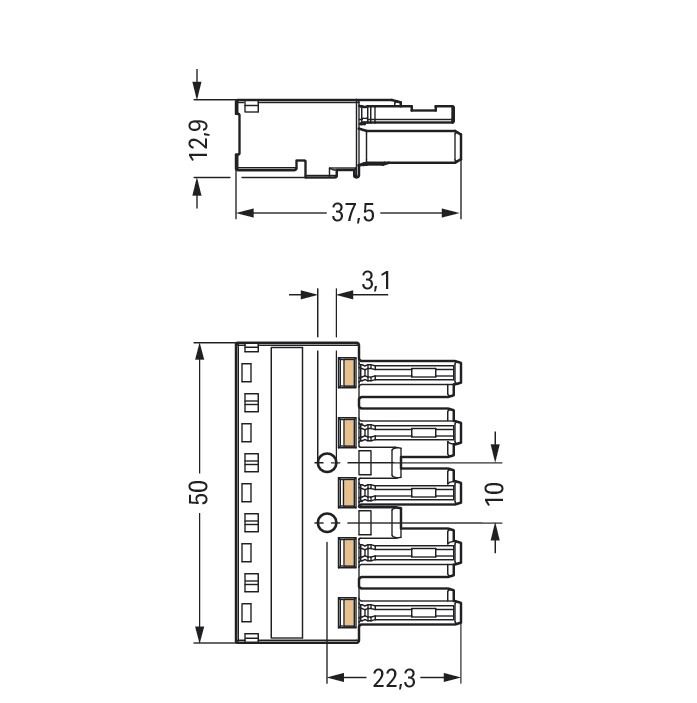

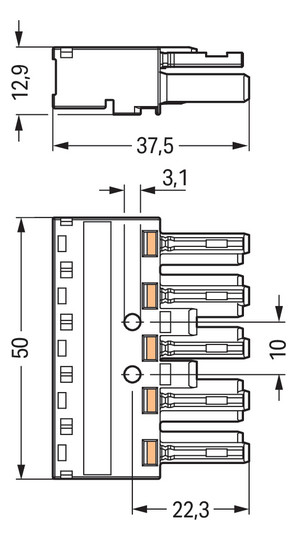

Breite	50 mm
Durchgangswiderstand	3
Farbe der Codierung/Kontakteinsatz	rot
Höhe	12.9 mm
Kabeldurchmesser	0 - 0 mm
Länge	37.5 mm
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	85 °C
Mechanische Codierung	ja
Pol-Kennzeichnung	N/PE/L1/L2/L3
Polzahl	5
Schutzart (IP)	IP20
Verschmutzungsgrad	3
Werkstoff des Gehäuses	Polyamid (PA)

WAGO Steckverbinder Gebäude 5p Serie 770 25A Federzug 400V Buchse 4qmm N/PE/L1/L2/L3

Produktinformationen des Herstellers

Buchse: 5-polig: Kod. P: 4,00 mm²: rot Federleiste/Buchse WINSTA MIDI Bemessungsstrom 25 A Die Federleiste/Buchse WINSTA MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem festgelegten Raster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA MIDI-Installationssteckverbinder mit Kodierung P kommen zur Anwendung, wenn es sich um die Umsetzung von unterbrechungsfreien Stromversorgungen dreht. Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Dank der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. WINSTA MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei WINSTA ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Schutzart IP20 von WAGO. Fehlerfreiheit durch Fehlsteckschutz einfache Schaltungen zur Anwendung in der Umsetzung unterbrechungsfreier Stromversorgungen kundenspezifische Lösungen komfortable
