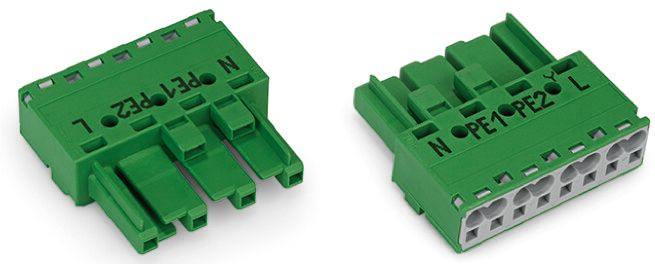

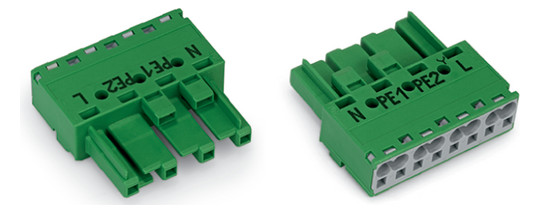

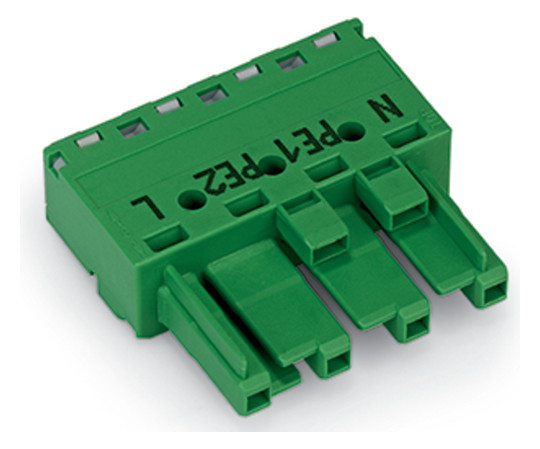

WAGO 770-1324

Steckverbinder Gebäude 4p Serie 770 25A Federzug 400V Buchse 4qmm N/PE1/PE2/L

WAGO 770-1324

Steckverbinder Gebäude 4p Serie 770 25A Federzug 400V Buchse 4qmm N/PE1/PE2/L

Artikelnummer 4497215

Anschlussart	Federzuganschluss
Anschlussquerschnitt (eindrähtig)	4 - 4 mm²
Anschlussquerschnitt (feindrähtig)	4 - 4 mm²
Anzahl der Anschlüsse je Pol	2
Art der Verriegelung	separat
Ausführung	Buchse
Bemessungsspannung	400 V
Bemessungsstoßspannung	6 kV
Bemessungsstrom	25 A
Brandlast	0.05944 kWh

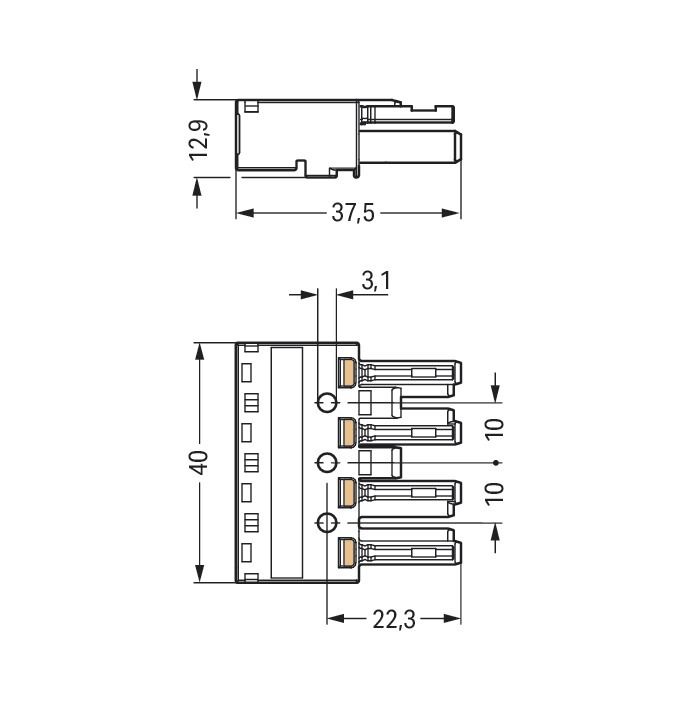

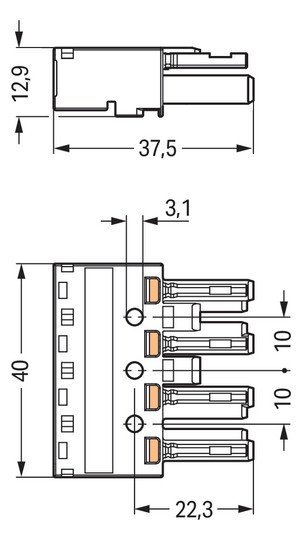

Breite	40 mm
Durchgangswiderstand	3
Farbe der Codierung/Kontakteinsatz	grün
Höhe	12.9 mm
Kabeldurchmesser	0 - 0 mm
Länge	37.5 mm
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	85 °C
Mechanische Codierung	ja
Pol-Kennzeichnung	N/PE1/PE2/L
Polzahl	4
Schutzart (IP)	IP20
Verschmutzungsgrad	3
Werkstoff des Gehäuses	Polyamid (PA)

WAGO Steckverbinder Gebäude 4p Serie 770 25A Federzug 400V Buchse 4qmm N/PE1/PE2/L

Produktinformationen des Herstellers

Buchse: 4-polig: Kod. Q: 4,00 mm²: grün Federleiste/Buchse WINSTA MIDI 4-polig Die Federleiste/Buchse WINSTA MIDI Kodierung Q unterstützt die schnelle und sichere Montage. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 32 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA MIDI mit Push-in CAGE CLAMP -Federanschlusstechnik. Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA MIDI Mit dem Steckverbindersystem WINSTA wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder einfache Schaltungen passgenaue Abmessungen
