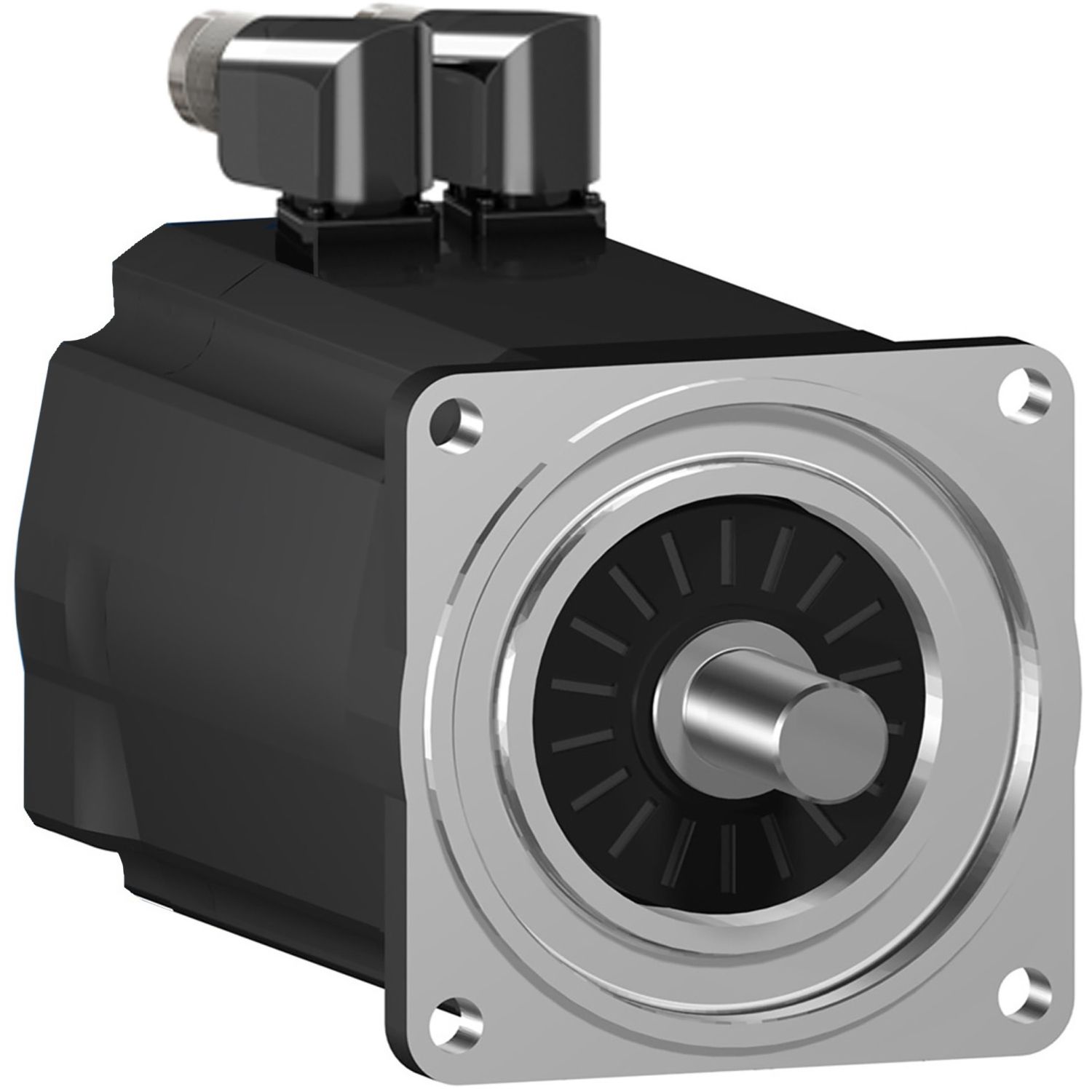

Lexium SH3 Servomotor für die motion-basierte Automatisierung mit PacDrive 3. Diese Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein Flanschmass von 100 mm und eine Motorlänge von 3 Stacks. Seine Wicklung ist auf das Drehmoment und Drehzahl optimiert. Er verfügt über ein Dauerstillstandsmoment von 8,0 Nm und ein Spitzenmoment von 28,3 Nm. Die spannungsabhängige Nenndrehzahl erreicht 4000 U/min bei einer Nennleistung bis 2,4 kW. Das Wellenende ist mit einer Passfeder versehen. Der optische Absolutwert-Encoder ist als Sin/Cos Singleturn mit hoher Auflösung von 128 Perioden pro Umdrehung ausgeführt, was 131.072 Punkte pro Drehung entspricht. Es ist keine Haltebremse integriert. Der Anschluss des Motorkabels und Encoderkabels erfolgt über zwei gewinkelte M23-Stecker an entsprechende Lexium 62-Servoantriebe. Die Schutzart der Welle ist in IP54 und des Gehäuses
