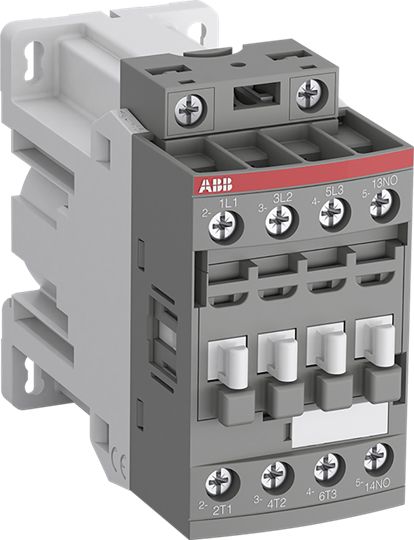

ABB AF12Z-30-01K-30
Schütz 3S 1Ö/Hilf 24V 24V/DC REG f.Reiheneinb
| Anschlussart Hauptstromkreis | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 7.5 kW |
| Betriebsspannung DC | 690 - 690 V |
| Breite | 45 mm |
| Geeignet für Reiheneinbau | ja |
| Höhe | 92.3 mm |
| Spannungsart zur Betätigung | DC |
| Tiefe | 97 mm |
ABB Schütz 3S 1Ö/Hilf 24V 24V/DC REG f.Reiheneinb
Produktinformationen des Herstellers
Die 3-poligen Schütze AF12Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, für 24 V DC mit eingebautem Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Die Schütze mit Spulencode -30 ermöglichen die direkte Ansteuerung durch =24V DC 250mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. Nur die AF..Z..-30-Schütze müssen die Polarität an den Spulenanschlüssen (A1+ und A2-) beachten. AF09Z..K besitzen Push-in-Federklemmen. Ein einfaches Eindrücken genügt für eine extrem schnelle Verdrahtung: schneller als je zuvor installiert, einfacher als je zuvor verdrahtet, zuverlässiger als je zuvor angeschlossen.
| Anschlussart Hauptstromkreis | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 7.5 kW |
| Betriebsspannung DC | 690 - 690 V |
| Breite | 45 mm |
| Geeignet für Reiheneinbau | ja |
| Höhe | 92.3 mm |
| Spannungsart zur Betätigung | DC |
| Tiefe | 97 mm |
ABB Schütz 3S 1Ö/Hilf 24V 24V/DC REG f.Reiheneinb
Produktinformationen des Herstellers
Die 3-poligen Schütze AF12Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, für 24 V DC mit eingebautem Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Die Schütze mit Spulencode -30 ermöglichen die direkte Ansteuerung durch =24V DC 250mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. Nur die AF..Z..-30-Schütze müssen die Polarität an den Spulenanschlüssen (A1+ und A2-) beachten. AF09Z..K besitzen Push-in-Federklemmen. Ein einfaches Eindrücken genügt für eine extrem schnelle Verdrahtung: schneller als je zuvor installiert, einfacher als je zuvor verdrahtet, zuverlässiger als je zuvor angeschlossen.
| Artikel | Aktionen |
|---|
| Artikelnummer | 8254050 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | AF12Z-30-01K-30 |
| Werksnummer | 1SBL156005R3001 |
| EAN | 3471523155992 |
| Lagerart | Beschaffungsware |
