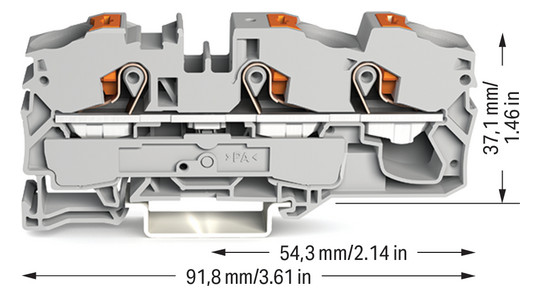

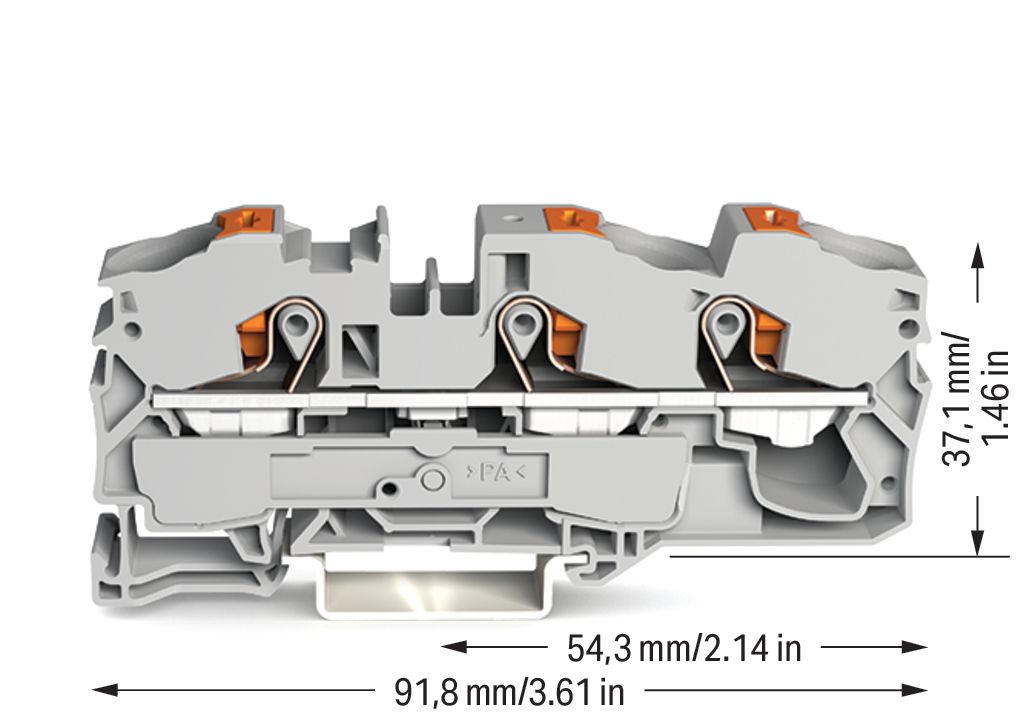

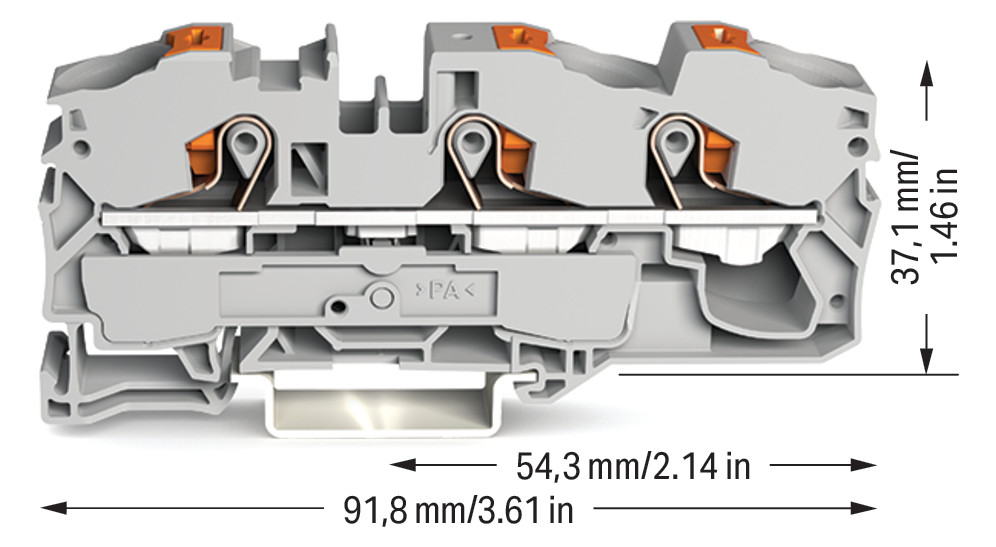

WAGO 2216-1301
Reihenklemme 0,5-16qmm 1Etage 3kl gr 76A TS35 Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grau |
| Höhe | 91.8 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37.1 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-16qmm 1Etage 3kl gr 76A TS35 Hutschiene TH35
Produktinformationen des Herstellers
3-Leiter-Durchgangsklemme: mit Drücker: 16 mm²: mit Prüföffnung: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: grau Durchgangsklemme Serie 2216 mit Drücker Die Durchgangsklemme hat die Artikelnummer 2216-1301 und ermöglicht eine einfache und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt findet die Push-in CAGE CLAMP -Technologie Verwendung. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (12 x 91,8 x 43,7) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme gemacht für Leiterquerschnitte von 0,5 mm² bis 16 mm². Über einen Drücker wird diese Durchgangsreihenklemme betätigt. Die TOPJOB S Reihenklemmen schaffen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grau |
| Höhe | 91.8 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37.1 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-16qmm 1Etage 3kl gr 76A TS35 Hutschiene TH35
Produktinformationen des Herstellers
3-Leiter-Durchgangsklemme: mit Drücker: 16 mm²: mit Prüföffnung: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: grau Durchgangsklemme Serie 2216 mit Drücker Die Durchgangsklemme hat die Artikelnummer 2216-1301 und ermöglicht eine einfache und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt findet die Push-in CAGE CLAMP -Technologie Verwendung. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (12 x 91,8 x 43,7) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme gemacht für Leiterquerschnitte von 0,5 mm² bis 16 mm². Über einen Drücker wird diese Durchgangsreihenklemme betätigt. Die TOPJOB S Reihenklemmen schaffen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet
| Artikel | Aktionen |
|---|
| Artikelnummer | 4305392 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2216-1301 |
| Werksnummer | 2216-1301 |
| EAN | 4055143732789 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
