Reflex Winkelmann 8510206

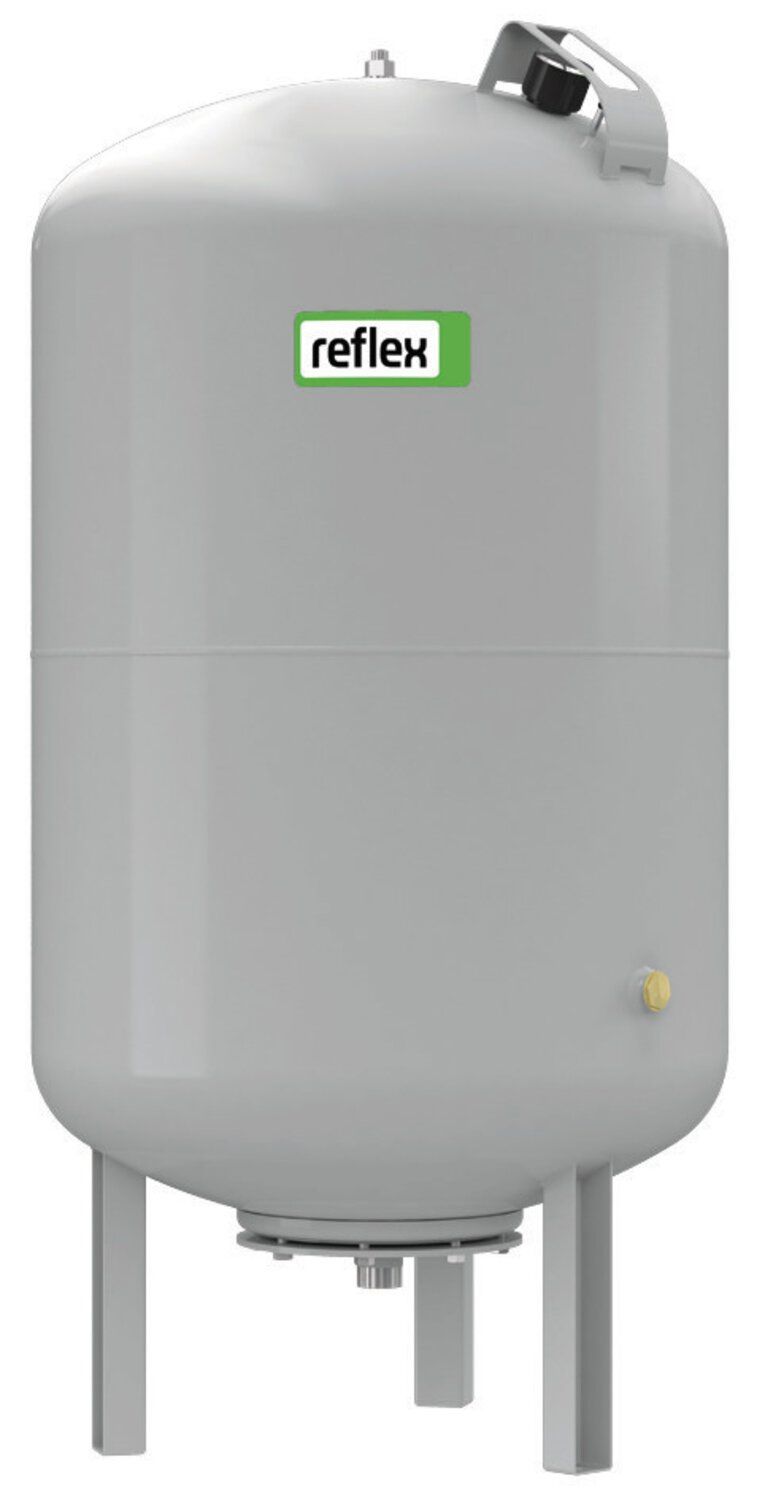

Reflex Membran-Druckausdehnungsgefäß G 400, 16 bar/70 °C, DN 40/PN 16, grau
| Anschluss | Außengewinde (metrisch) |
|---|---|
| Dimension 1 | G 400, 16 bar/70 °C, DN 40/PN 16 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740 mm |
| Enddruck | 16 bar |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Zentralheizung | ja |
| Höhe | 1373 mm |
| Inhalt | 400 l |
| Kippmaß | 1475 mm |
| Max. Arbeitsdruck | 16 bar |
| Max. Medientemperatur | 70 °C |
| Max. Mediumtemperatur (Dauerbetrieb) | 70 °C |
| Mediumtemperatur (Dauerbetrieb) | -10 - 70 °C |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 40 |
| Nenninnendurchmesser Ausdehnungsanschluss | DN 40 |
| Platzierung vertikal | ja |
| Produktklasse | Membrandruckausdehnungsgefäß |
| Rohraußendurchmesser Ausdehnungsanschlus | 48,3 mm |
| Serie | G |
| Vordruck | 3,5 bar |
Reflex Winkelmann Reflex Membran-Druckausdehnungsgefäß G 400, 16 bar/70 GrC, DN 40/PN 16, grau
Produktinformationen des Herstellers
für geschlossene Heiz- und Kühlsysteme, stehende Ausführung, bis 1000 l/Ø 740 mm mit Gewindeanschlüssen, ab 1000 l/Ø 1000 mm mit Flanschanschlüssen DN 65, austauschbare Vollmembran nach DIN EN 13831, für Frostschutzmittelzusatz mindesten 25 bis 50 %, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, mit Membranbruchmelder-Muffe, mit Besichtigungsöffnung (ab 1000 l und Ø 1000 mm), Manometer und Vordruckventil durch Bügel geschützt, Epoxidharzbeschichtung, mit werkseitig druckbeaufschlagten Gasraum, max. zulässige Systemtemperatur 120 °C
| Anschluss | Außengewinde (metrisch) |
|---|---|
| Dimension 1 | G 400, 16 bar/70 °C, DN 40/PN 16 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740 mm |
| Enddruck | 16 bar |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Zentralheizung | ja |
| Höhe | 1373 mm |
| Inhalt | 400 l |
| Kippmaß | 1475 mm |
| Max. Arbeitsdruck | 16 bar |
| Max. Medientemperatur | 70 °C |
| Max. Mediumtemperatur (Dauerbetrieb) | 70 °C |
| Mediumtemperatur (Dauerbetrieb) | -10 - 70 °C |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 40 |
| Nenninnendurchmesser Ausdehnungsanschluss | DN 40 |
| Platzierung vertikal | ja |
| Produktklasse | Membrandruckausdehnungsgefäß |
| Rohraußendurchmesser Ausdehnungsanschlus | 48,3 mm |
| Serie | G |
| Vordruck | 3,5 bar |
Reflex Winkelmann Reflex Membran-Druckausdehnungsgefäß G 400, 16 bar/70 GrC, DN 40/PN 16, grau
Produktinformationen des Herstellers
für geschlossene Heiz- und Kühlsysteme, stehende Ausführung, bis 1000 l/Ø 740 mm mit Gewindeanschlüssen, ab 1000 l/Ø 1000 mm mit Flanschanschlüssen DN 65, austauschbare Vollmembran nach DIN EN 13831, für Frostschutzmittelzusatz mindesten 25 bis 50 %, Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU, mit Membranbruchmelder-Muffe, mit Besichtigungsöffnung (ab 1000 l und Ø 1000 mm), Manometer und Vordruckventil durch Bügel geschützt, Epoxidharzbeschichtung, mit werkseitig druckbeaufschlagten Gasraum, max. zulässige Systemtemperatur 120 °C
| Artikelnummer | 033367708704 |
|---|---|
| Hersteller | Reflex Winkelmann |
| Originalbezeichnung | 8510206 |
| Werksnummer | 8510206 |
| EAN | 4036705110986 |
| Zolltarifnummer | 84798997 |
| Lagerart | Beschaffungsware |
