Phoenix MKDS5NHV/8-ZB-6,35
Printklemme 8f 1re gn RM=6,35 0,2-4qmm Schraub/Löt
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 6 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.2 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 1.5 mm² |
| Anschlussart Leiter | Schraubanschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 8 |
| Bemessungsspannung | 800 V |
| Bemessungsstoßspannung | 8 kV |
| Bemessungsstrom In | 41 A |
| Betriebstemperatur | -40 - -40 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 1.3 mm |
| Gehäusefarbe | grün |
| Höhe | 32 mm |
| Länge des Pins | 5 mm |
| Rastermaß der Anschlüsse | 6.35 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 90° (vertikal nach oben) |
| Überspannungskategorie | III |
Phoenix Printklemme 8f 1re gn RM=6,35 0,2-4qmm Schraub/Löt
Produktinformationen des Herstellers
Leiterplattenklemme, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 4 mm², Anzahl der Potenziale: 8, Anzahl der Reihen: 1, Polzahl pro Reihe: 8, Artikelfamilie: MKDS 5 N HV, Rastermaß: 6,35 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 6 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.2 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 1.5 mm² |
| Anschlussart Leiter | Schraubanschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 8 |
| Bemessungsspannung | 800 V |
| Bemessungsstoßspannung | 8 kV |
| Bemessungsstrom In | 41 A |
| Betriebstemperatur | -40 - -40 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 1.3 mm |
| Gehäusefarbe | grün |
| Höhe | 32 mm |
| Länge des Pins | 5 mm |
| Rastermaß der Anschlüsse | 6.35 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 90° (vertikal nach oben) |
| Überspannungskategorie | III |
Phoenix Printklemme 8f 1re gn RM=6,35 0,2-4qmm Schraub/Löt
Produktinformationen des Herstellers
Leiterplattenklemme, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 4 mm², Anzahl der Potenziale: 8, Anzahl der Reihen: 1, Polzahl pro Reihe: 8, Artikelfamilie: MKDS 5 N HV, Rastermaß: 6,35 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton
| Artikelnummer | 2593589 |
|---|---|
| Hersteller | Phoenix |
| Originalbezeichnung | MKDS5NHV/8-ZB-6,35 |
| Werksnummer | 1777600 |
| EAN | 4046356522489 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

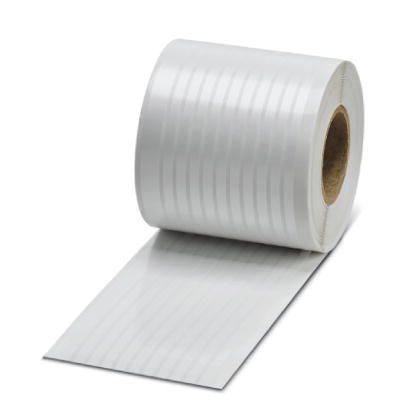

SK3,8REELP6,2WHCUS
