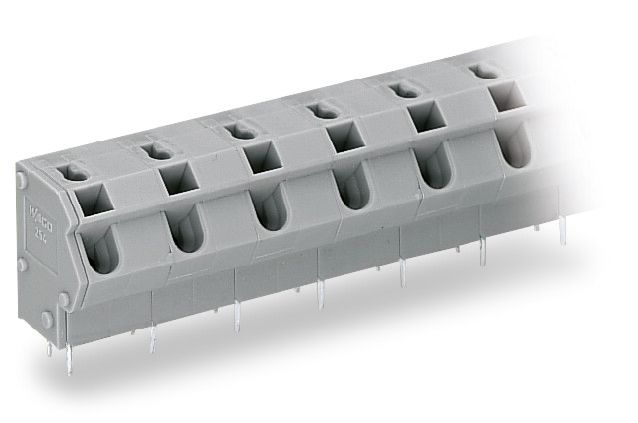

WAGO 254-657
Printklemme 7f 1re gr Serie 254 RM=10,16 Steckklemmanschluss/Lötanschluss
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anschlussart Leiter | Steckklemmanschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 7 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Gehäusefarbe | grau |

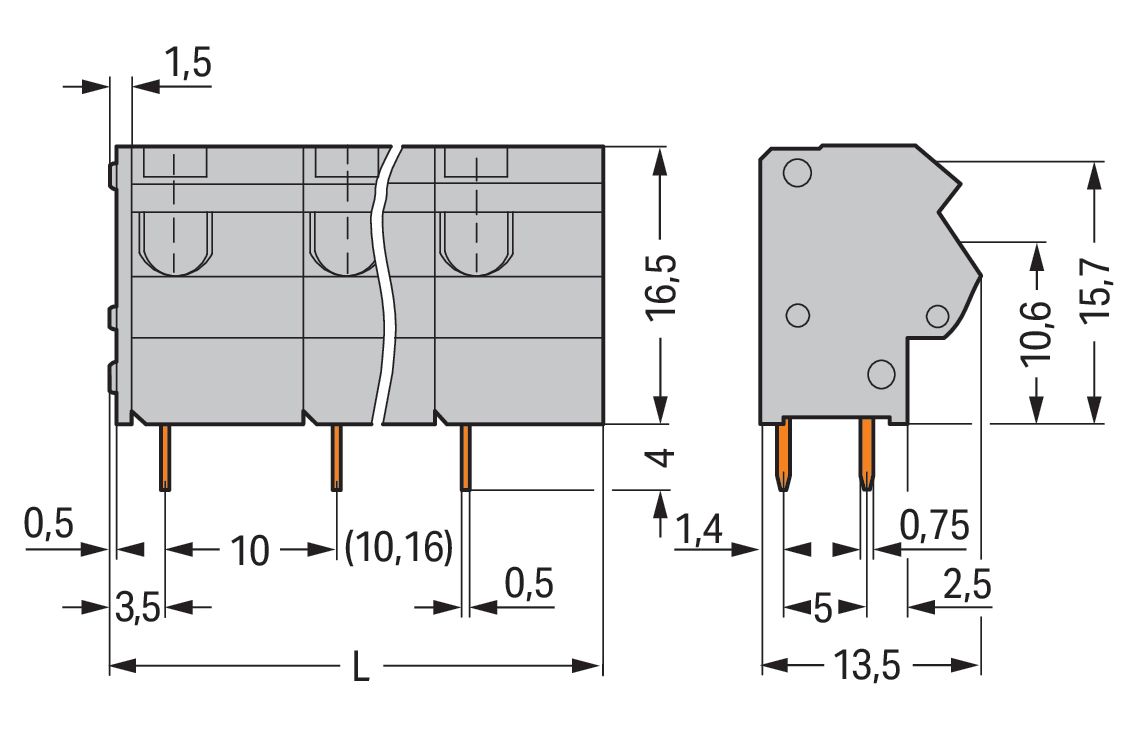

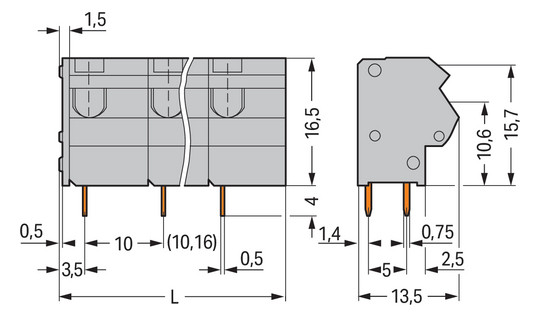

| Höhe | 15.7 mm |
| Länge des Pins | 4 mm |
| Rastermaß der Anschlüsse | 10.16 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
WAGO Printklemme 7f 1re gr Serie 254 RM=10,16 Steckklemmanschluss/Lötanschluss
Produktinformationen des Herstellers
Leiterplattenklemme: 2,5 mm²: Rastermaß 10/10,16 mm: 7-polig: PUSH WIRE : grau Klemmenleisten mit PUSH WIRE -Anschluss und Schraubendreherbetätigung Feindrähtige Leiter mit Aderendhülsen und eindrähtige Leiter direkt steckbar Prüfbuchse für Prüfstecker Ø 2 mm Geringer Platzbedarf auf der Platine, nur 8,9 mm Tiefe
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anschlussart Leiter | Steckklemmanschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 7 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Gehäusefarbe | grau |
| Höhe | 15.7 mm |
| Länge des Pins | 4 mm |
| Rastermaß der Anschlüsse | 10.16 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
WAGO Printklemme 7f 1re gr Serie 254 RM=10,16 Steckklemmanschluss/Lötanschluss
Produktinformationen des Herstellers
Leiterplattenklemme: 2,5 mm²: Rastermaß 10/10,16 mm: 7-polig: PUSH WIRE : grau Klemmenleisten mit PUSH WIRE -Anschluss und Schraubendreherbetätigung Feindrähtige Leiter mit Aderendhülsen und eindrähtige Leiter direkt steckbar Prüfbuchse für Prüfstecker Ø 2 mm Geringer Platzbedarf auf der Platine, nur 8,9 mm Tiefe
| Artikelnummer | 4489181 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 254-657 |
| Werksnummer | 254-657 |
| EAN | 4017332227933 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
