WAGO 235-716
Printklemme 1f 1re or Serie 235 RM=5,08 Steckklemmanschluss/Lötanschluss
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 0.75 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 0.34 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0 - 0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anschlussart Leiter | Steckklemmanschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 10 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Gehäusefarbe | orange |

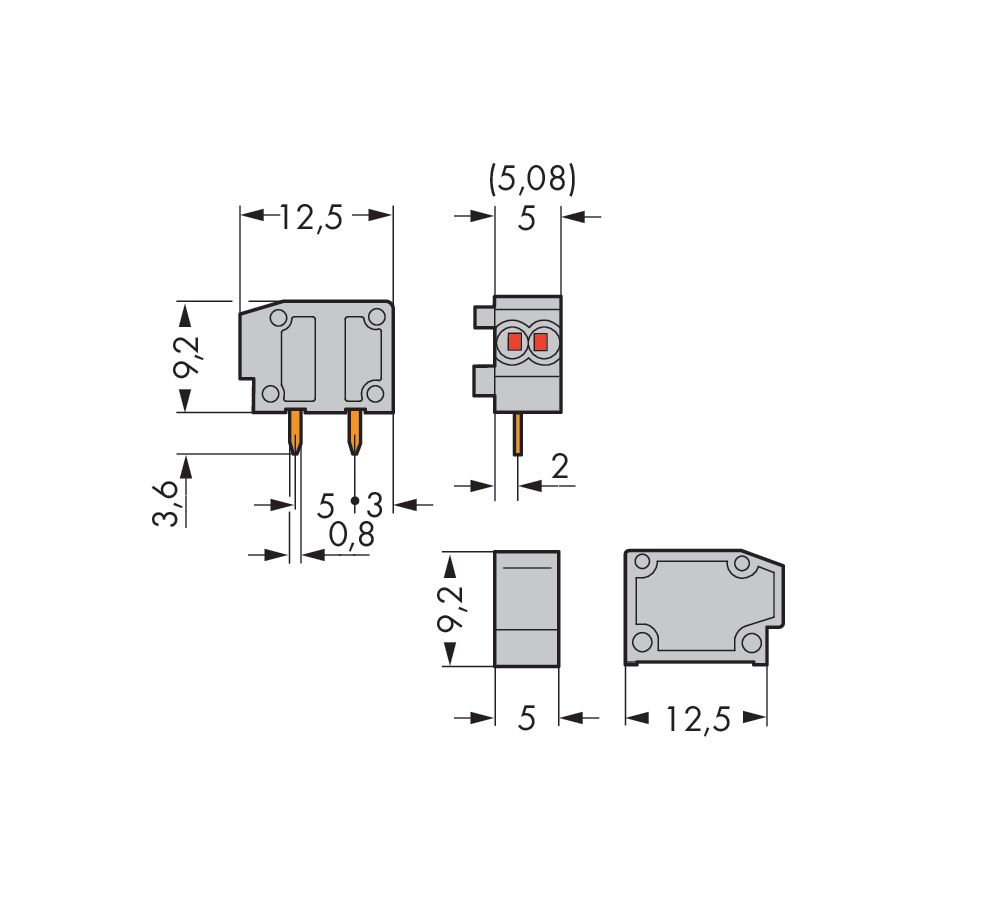

| Höhe | 9.2 mm |
| Länge des Pins | 3.6 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 0°/180° (horizontal) |
| Überspannungskategorie | III |
WAGO Printklemme 1f 1re or Serie 235 RM=5,08 Steckklemmanschluss/Lötanschluss
Produktinformationen des Herstellers
Anreihbare 2-Leiter-Leiterplattenklemme: 0,75 mm²: Rastermaß 5/5,08 mm: 1-polig: PUSH WIRE : orange Flachbauende Einzelklemmen mit PUSH WIRE -Anschluss zur Konfektionierung individueller Klemmenleisten 2-Leiter-Anschluss für Einspeisung und Verteilung optimiert für gängige, eindrähtige Signalleitungen direkt steckbar 2 Lötstifte für hohe mechanische Stabilität Kombination mit allen Einzelklemmen der Serie 235 möglich Einstellung zwischen metrischen und zölligen Rastermaßen durch Zusammendrücken oder Auseinanderziehen der Klemmenleisten Leiter lösen mit Schraubendreher 2,5 mm x 0,4 mm
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 0.75 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 0.34 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0 - 0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anschlussart Leiter | Steckklemmanschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Art der Banderolierung | ohne |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 10 A |
| Betriebstemperatur | -60 - 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Gehäusefarbe | orange |
| Höhe | 9.2 mm |
| Länge des Pins | 3.6 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 0°/180° (horizontal) |
| Überspannungskategorie | III |
WAGO Printklemme 1f 1re or Serie 235 RM=5,08 Steckklemmanschluss/Lötanschluss
Produktinformationen des Herstellers
Anreihbare 2-Leiter-Leiterplattenklemme: 0,75 mm²: Rastermaß 5/5,08 mm: 1-polig: PUSH WIRE : orange Flachbauende Einzelklemmen mit PUSH WIRE -Anschluss zur Konfektionierung individueller Klemmenleisten 2-Leiter-Anschluss für Einspeisung und Verteilung optimiert für gängige, eindrähtige Signalleitungen direkt steckbar 2 Lötstifte für hohe mechanische Stabilität Kombination mit allen Einzelklemmen der Serie 235 möglich Einstellung zwischen metrischen und zölligen Rastermaßen durch Zusammendrücken oder Auseinanderziehen der Klemmenleisten Leiter lösen mit Schraubendreher 2,5 mm x 0,4 mm
| Artikelnummer | 4488664 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 235-716 |
| Werksnummer | 235-716 |
| EAN | 4044918331982 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
