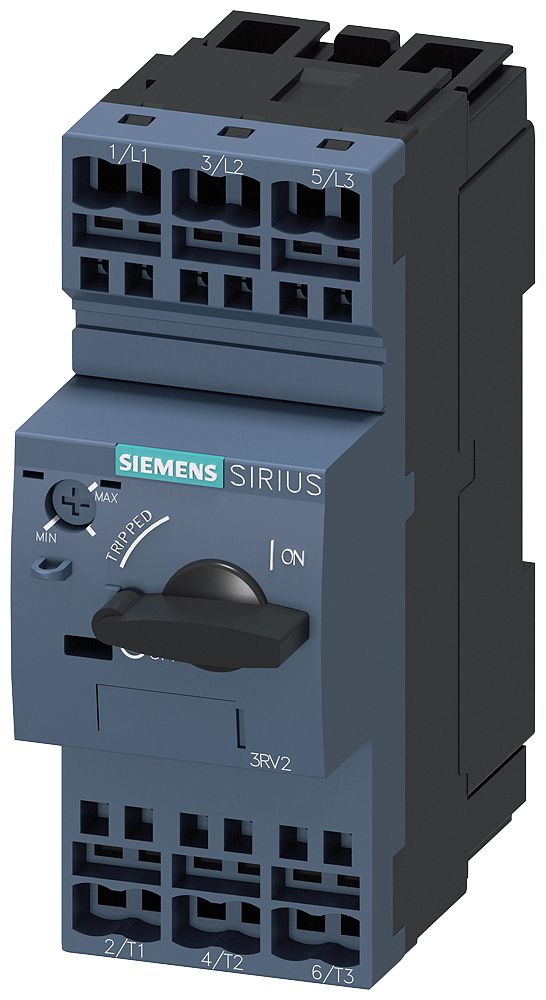

Siemens 3RV2021-4NA20-0BA0

Motorschutzschalter 3p 23-28A 28A/Iu 690V m.Geh Komplettger_im_Geh IP20

Siemens 3RV2021-4NA20-0BA0

Motorschutzschalter 3p 23-28A 28A/Iu 690V m.Geh Komplettger_im_Geh IP20

Artikelnummer 1769808

Umverpackung

Anschlussart Hauptstromkreis	Federzuganschluss
Ausführung des Betätigungselements	Drehknopf
Auslösetechnik	magnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V	7.5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Bemessungsbetriebsspannung	690 - 690 V
Bemessungsdauerstrom Iu	28 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	55 kA
Breite	45 mm
Einstellbereich des unverzögerten Kurzschlussauslösers	364 - 364 A
Gerätebauart	Komplettgerät im Gehäuse
Höhe	119 mm
Mit thermischem Überlastschutz	ja
Phasenausfallempfindlich	ja
Polzahl	3
Schutzart (IP)	IP20
Tiefe	96 mm
Verlustleistung	13.25 W
Überlastauslöser Stromeinstellung	23 - 28 A

Siemens Motorschutzschalter 3p 23-28A 28A/Iu 690V m.Geh Komplettger_im_Geh IP20

Produktinformationen des Herstellers

Sondertyp Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 23...28 A N-Auslöser 364 A Federzuganschluss Standardschaltvermögen Umgebungstemperatur -50 °C 500 Schaltspiele Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach,
