Kabel+Leitungen A-DQ(ZN)B2Y2X12E9/125OS2

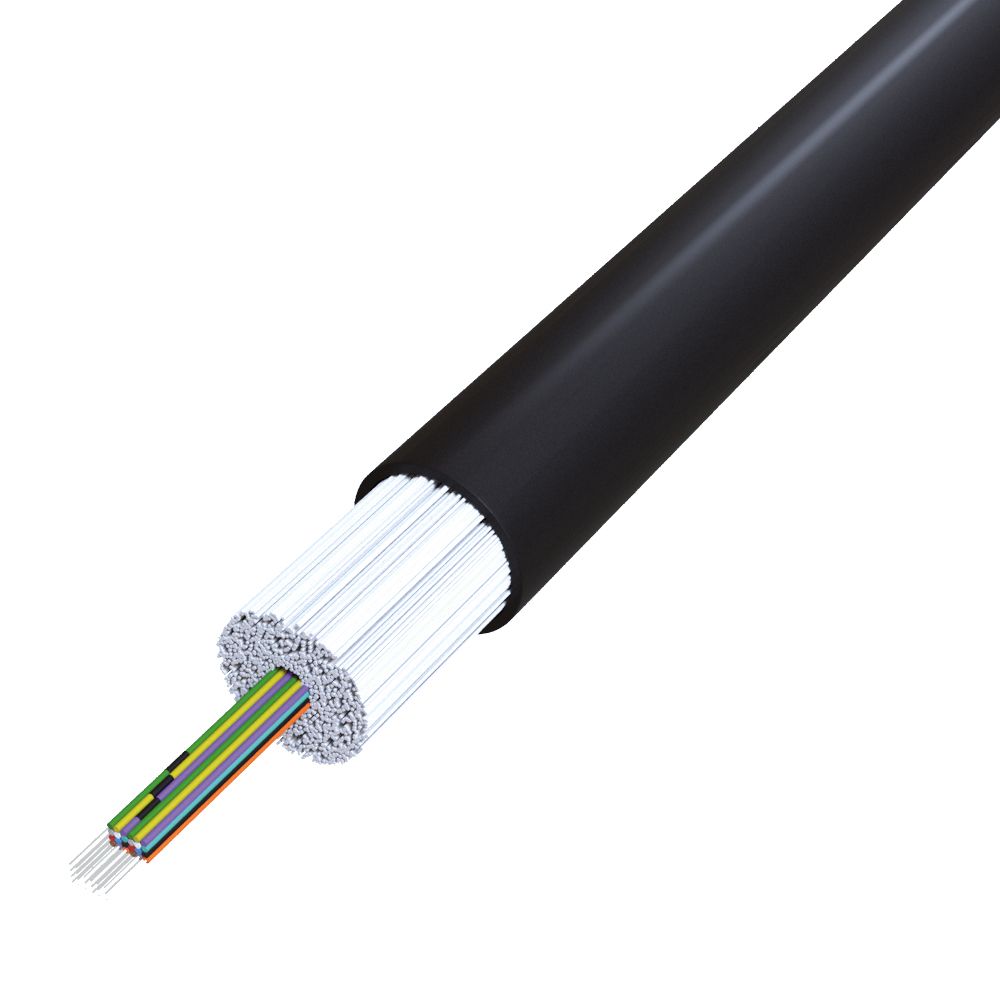

LWL-Außenkabel OS2 Fca A-DQZNB2Y sw TRS Singlemode Kabel längswasserdicht 24fas
| Ader-Art | verseilte Bündelader |
|---|---|
| Anzahl der Fasern | 24 |
| Brandverhalten nach EN 13501-6: Abtropfverhalten | ohne |
| Brandverhalten nach EN 13501-6: Klasse | Fca |
| Brandverhalten nach EN 13501-6: Rauchentwicklung | ohne |
| Brandverhalten nach EN 13501-6: Säureentwicklung | ohne |
| Faser-Anzahl je Ader | 12 |
| Faserart | Singlemode 9/125 |
| Geeignet zur Verlegung im Erdreich | ja |
| Kabelgeometrie | rund |
| Kabel längswasserdicht | ja |
| Kategorie | OS2 |
| Mantel-Farbe | schwarz |
| Mantelmaterial | Polyolefine |
| Mit Nagetierschutz | ja |
| Spezifizierung Mantelmaterial | Polyethylen (PE) |
| UV-beständig | ja |
Kabel+Leitungen
Zugfestigkeit, Installation: E1 5000 N
Zugfestigkeit, permanent: E1 1700 N
Querdruckfestigkeit E3 3500 N / 100mm
Schlagfestigkeit E4 20 Nm
Torsionsfestigkeit E7 5 Zyklen ± 1 Umdrehung
Min. Biegeradius, Installation: E11 R = 224 mm
Min. Biegeradius, permanent: - R = 112 mm
Temperaturbereich F1
LWL-Außenkabel Singlemode OS2 2x12 (24) Fasern
Eigenschaften:
Zentralelement: FRP
Bündelader: ø2,5 mm gelgefüllte Bündelader, bis zu 24 Fasern, bis zu 12 Adern
Längstwasserdichtigkeit: Die Kabelseele ist längswasserdicht durch Quellbänder
Zugentlastung: Längswasserdichte Glasroving Elemente
Zugentlastung: Längswasserdichte Glasroving Elemente
Reissfaden: Polyesterfaden unter dem Außenmantel
Außenmantel: 1,5 mm MDPE nach IEC 60811, IEC 60708
Außendurchmesser: - 11,2 mm
Kabelgewicht: - 96 kg/kmZugfestigkeit, Installation: E1 5000 N
Zugfestigkeit, permanent: E1 1700 N
Querdruckfestigkeit E3 3500 N / 100mm
Schlagfestigkeit E4 20 Nm
Torsionsfestigkeit E7 5 Zyklen ± 1 Umdrehung
Min. Biegeradius, Installation: E11 R = 224 mm
Min. Biegeradius, permanent: - R = 112 mm
Temperaturbereich F1
- Installation: -20°C bis +60°C
- Betrieb: -30°C bis +70°C
- Lagerung: -40°C bis +60°C
Längswasserdichtigkeit nach F5B
Normen:
ISO 11801-1, EN 50173-1, IEC 60794-1, EN 187 000, IEC 60794-3, IEC 60794-3-10, IEC 60794-3-12
Produktinformationen des Herstellers
A-DQ(ZN)B2Y 2x12E9/125 OS2/TRS
BH.jpg?cachebuster=1)
| Ader-Art | verseilte Bündelader |
|---|---|
| Anzahl der Fasern | 24 |
| Brandverhalten nach EN 13501-6: Abtropfverhalten | ohne |
| Brandverhalten nach EN 13501-6: Klasse | Fca |
| Brandverhalten nach EN 13501-6: Rauchentwicklung | ohne |
| Brandverhalten nach EN 13501-6: Säureentwicklung | ohne |
| Faser-Anzahl je Ader | 12 |
| Faserart | Singlemode 9/125 |
| Geeignet zur Verlegung im Erdreich | ja |
| Kabelgeometrie | rund |
| Kabel längswasserdicht | ja |
| Kategorie | OS2 |
| Mantel-Farbe | schwarz |
| Mantelmaterial | Polyolefine |
| Mit Nagetierschutz | ja |
| Spezifizierung Mantelmaterial | Polyethylen (PE) |
| UV-beständig | ja |
Kabel+Leitungen
Zugfestigkeit, Installation: E1 5000 N
Zugfestigkeit, permanent: E1 1700 N
Querdruckfestigkeit E3 3500 N / 100mm
Schlagfestigkeit E4 20 Nm
Torsionsfestigkeit E7 5 Zyklen ± 1 Umdrehung
Min. Biegeradius, Installation: E11 R = 224 mm
Min. Biegeradius, permanent: - R = 112 mm
Temperaturbereich F1
LWL-Außenkabel Singlemode OS2 2x12 (24) Fasern
Eigenschaften:
Zentralelement: FRP
Bündelader: ø2,5 mm gelgefüllte Bündelader, bis zu 24 Fasern, bis zu 12 Adern
Längstwasserdichtigkeit: Die Kabelseele ist längswasserdicht durch Quellbänder
Zugentlastung: Längswasserdichte Glasroving Elemente
Zugentlastung: Längswasserdichte Glasroving Elemente
Reissfaden: Polyesterfaden unter dem Außenmantel
Außenmantel: 1,5 mm MDPE nach IEC 60811, IEC 60708
Außendurchmesser: - 11,2 mm
Kabelgewicht: - 96 kg/kmZugfestigkeit, Installation: E1 5000 N
Zugfestigkeit, permanent: E1 1700 N
Querdruckfestigkeit E3 3500 N / 100mm
Schlagfestigkeit E4 20 Nm
Torsionsfestigkeit E7 5 Zyklen ± 1 Umdrehung
Min. Biegeradius, Installation: E11 R = 224 mm
Min. Biegeradius, permanent: - R = 112 mm
Temperaturbereich F1
- Installation: -20°C bis +60°C
- Betrieb: -30°C bis +70°C
- Lagerung: -40°C bis +60°C
Längswasserdichtigkeit nach F5B
Normen:
ISO 11801-1, EN 50173-1, IEC 60794-1, EN 187 000, IEC 60794-3, IEC 60794-3-10, IEC 60794-3-12
Produktinformationen des Herstellers
A-DQ(ZN)B2Y 2x12E9/125 OS2/TRS
| Artikel | Aktionen |
|---|
| Artikelnummer | 4198987 |
|---|---|
| Hersteller | Kabel+Leitungen |
| Originalbezeichnung | A-DQ(ZN)B2Y2X12E9/125OS2 |
| Werksnummer | 4198987 |
| Zolltarifnummer | 85447000 |
| Lagerart | Beschaffungsware |
