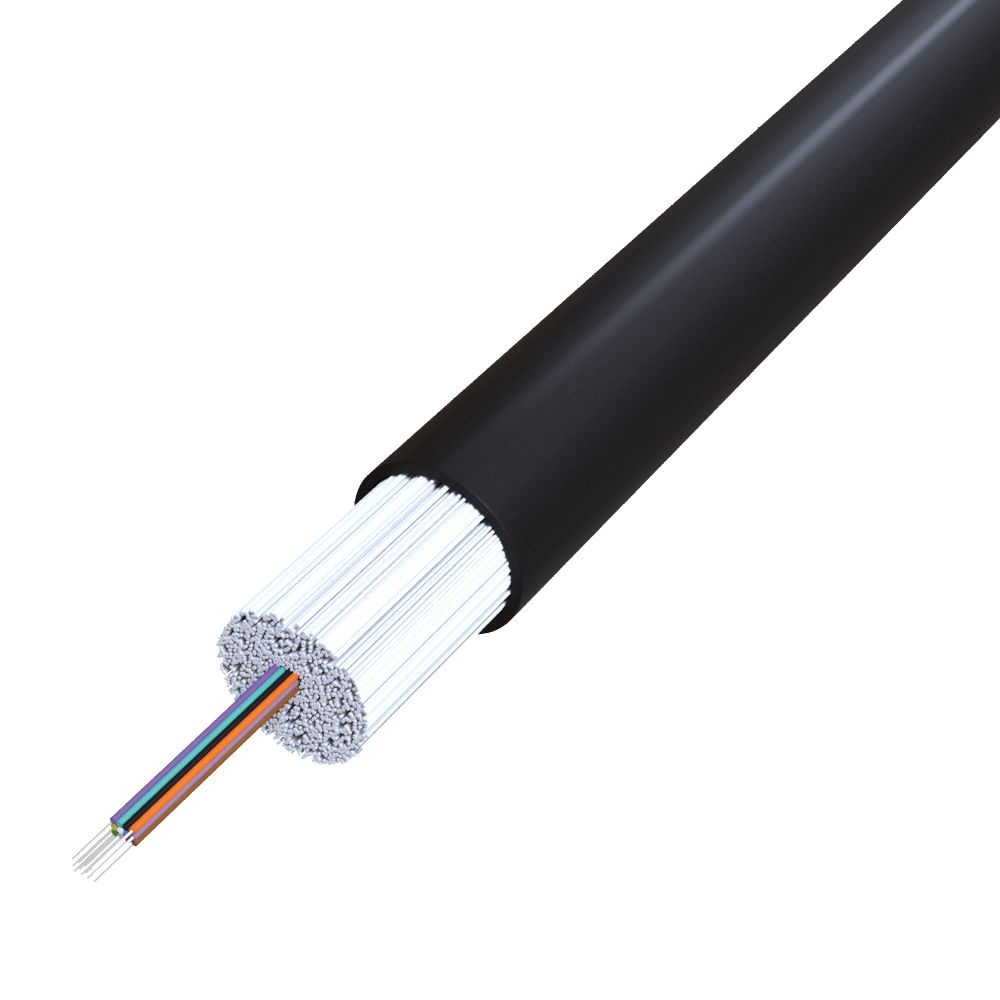

Kabel+Leitungen A-DQ(ZN)B2Y4X12G50/125OM3
LWL-Außenkabel OM3 A-DQZNB2Y 50/125 sw TRS MM50/125 Kabel längswasserdicht 4fas
| Ader-Art | verseilte Bündelader |
|---|---|
| Anzahl der Fasern | 4 |
| Brandverhalten nach EN 13501-6: Abtropfverhalten | ohne |
| Brandverhalten nach EN 13501-6: Klasse | ohne |
| Brandverhalten nach EN 13501-6: Rauchentwicklung | ohne |
| Brandverhalten nach EN 13501-6: Säureentwicklung | ohne |
| Faser-Anzahl je Ader | 4 |
| Faserart | Multimode 50/125 |
| Geeignet zur Verlegung im Erdreich | ja |
| Kabelgeometrie | rund |
| Kabel längswasserdicht | ja |
| Kategorie | OM3 |
| Mantel-Farbe | schwarz |
| Mantelmaterial | Polyolefine |
| Mit Nagetierschutz | ja |
| Spezifizierung Mantelmaterial | Polyethylen (PE) |
| UV-beständig | ja |
Kabel+Leitungen
Temperaturbereich nach F1:
LWL-Außenkabel Multimode OM3 4x12 (48) Fasern
Eigenschaften:
- Zentralelement: FRP
- Bündelader: ø2,5 mm gelgefüllte Bündelader, 12 Fasern in 4 Bündeladern (8 Leerbündeladern)
- Längstwasserdichtigkeit: Die Kabelseele ist längswasserdicht durch Quellbänder
- Zugentlastung: Längswasserdichte Glasroving Elemente
- Reissfaden: Polyesterfaden unter dem Außenmantel
- Außenmantel: 1,5 mm MDPE nach IEC 60811, IEC 60708
- Außendurchmesser: 11,2 mm
- Kabelgewicht: 98 kg/km
- Zugfestigkeit, Installation nach E1: 5000 N
- Zugfestigkeit, permanent nach E1: 1700 N
- Querdruckfestigkeit nach E3: 3500 N / 100mm
- Schlagfestigkeit nach E4: 20 Nm
- Torsionsfestigkeit nach E7: 5 Zyklen ± 1 Umdrehung
- Min. Biegeradius, Installation nach E11: R = 224 mm
- Min. Biegeradius, permanent: R = 112 mm
- Installation: -20°C bis +60°C
- Betrieb: -30°C bis +70°C
- Lagerung: -40°C bis +60°C
Längswasserdichtigkeit nach F5B
Normen:
ISO 11801-1, EN 50173-1, IEC 60794-1, EN 187 000, IEC 60794-3, IEC 60794-3-10, IEC 60794-3-12
Produktinformationen des Herstellers

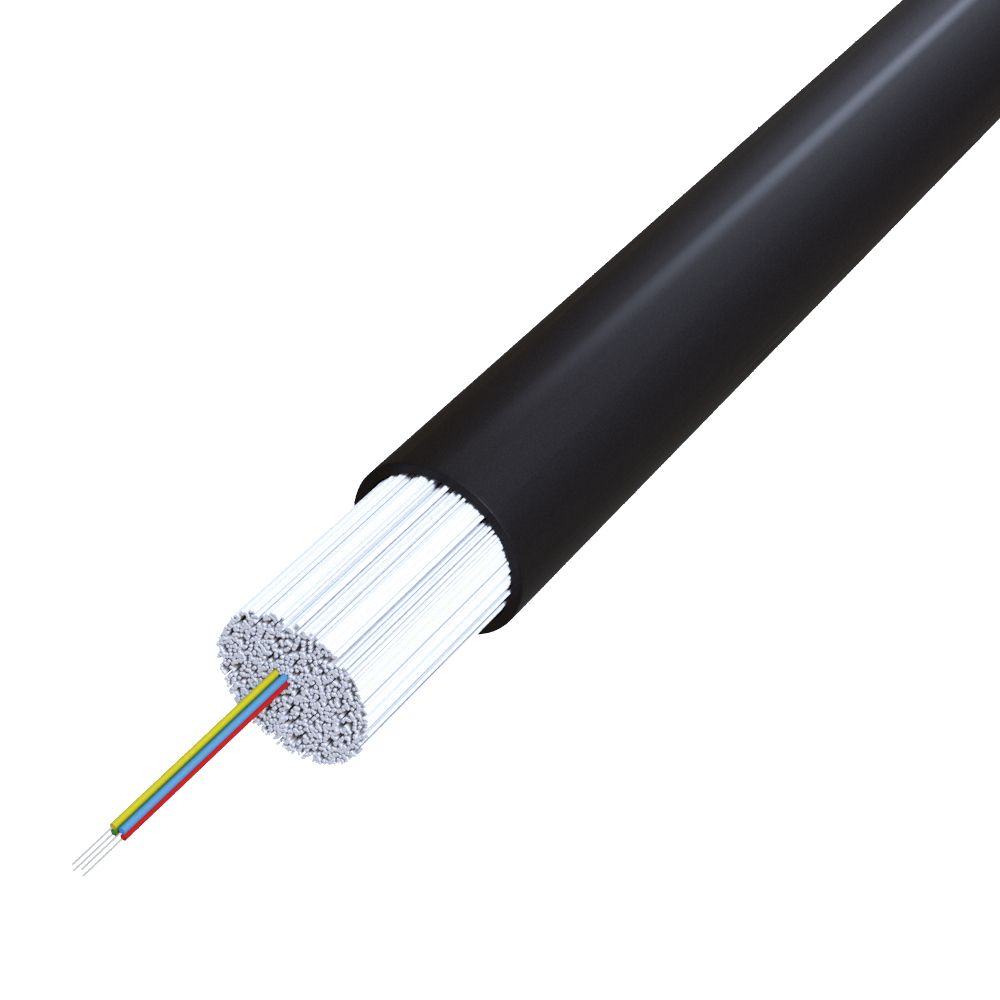

LWL-Kabel A-DQ(ZN)B2Y 4x12G 50/125 OM3/TRS
BH.jpg)
| Ader-Art | verseilte Bündelader |
|---|---|
| Anzahl der Fasern | 4 |
| Brandverhalten nach EN 13501-6: Abtropfverhalten | ohne |
| Brandverhalten nach EN 13501-6: Klasse | ohne |
| Brandverhalten nach EN 13501-6: Rauchentwicklung | ohne |
| Brandverhalten nach EN 13501-6: Säureentwicklung | ohne |
| Faser-Anzahl je Ader | 4 |
| Faserart | Multimode 50/125 |
| Geeignet zur Verlegung im Erdreich | ja |
| Kabelgeometrie | rund |
| Kabel längswasserdicht | ja |
| Kategorie | OM3 |
| Mantel-Farbe | schwarz |
| Mantelmaterial | Polyolefine |
| Mit Nagetierschutz | ja |
| Spezifizierung Mantelmaterial | Polyethylen (PE) |
| UV-beständig | ja |
Kabel+Leitungen
Temperaturbereich nach F1:
LWL-Außenkabel Multimode OM3 4x12 (48) Fasern
Eigenschaften:
- Zentralelement: FRP
- Bündelader: ø2,5 mm gelgefüllte Bündelader, 12 Fasern in 4 Bündeladern (8 Leerbündeladern)
- Längstwasserdichtigkeit: Die Kabelseele ist längswasserdicht durch Quellbänder
- Zugentlastung: Längswasserdichte Glasroving Elemente
- Reissfaden: Polyesterfaden unter dem Außenmantel
- Außenmantel: 1,5 mm MDPE nach IEC 60811, IEC 60708
- Außendurchmesser: 11,2 mm
- Kabelgewicht: 98 kg/km
- Zugfestigkeit, Installation nach E1: 5000 N
- Zugfestigkeit, permanent nach E1: 1700 N
- Querdruckfestigkeit nach E3: 3500 N / 100mm
- Schlagfestigkeit nach E4: 20 Nm
- Torsionsfestigkeit nach E7: 5 Zyklen ± 1 Umdrehung
- Min. Biegeradius, Installation nach E11: R = 224 mm
- Min. Biegeradius, permanent: R = 112 mm
- Installation: -20°C bis +60°C
- Betrieb: -30°C bis +70°C
- Lagerung: -40°C bis +60°C
Längswasserdichtigkeit nach F5B
Normen:
ISO 11801-1, EN 50173-1, IEC 60794-1, EN 187 000, IEC 60794-3, IEC 60794-3-10, IEC 60794-3-12
Produktinformationen des Herstellers
LWL-Kabel A-DQ(ZN)B2Y 4x12G 50/125 OM3/TRS
| Artikel | Aktionen |
|---|
| Artikelnummer | 2020049 |
|---|---|
| Hersteller | Kabel+Leitungen |
| Originalbezeichnung | A-DQ(ZN)B2Y4X12G50/125OM3 |
| Werksnummer | 2020049 |
| Zolltarifnummer | 85447000 |
| Lagerart | Beschaffungsware |
