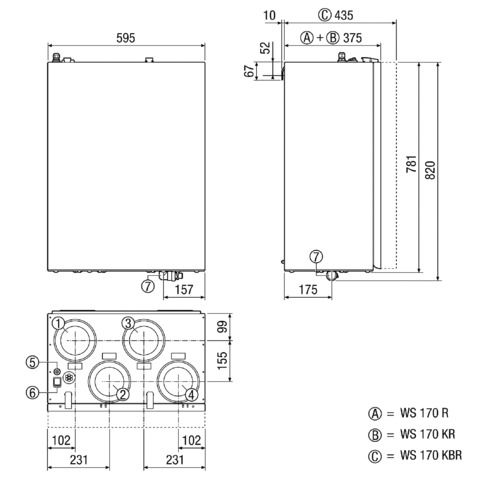

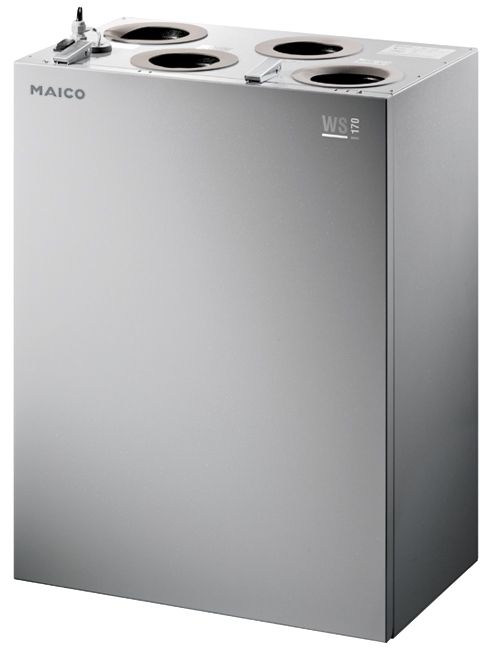

<p>Standardausführung</p><p> - Standardausführung mit Kreuz-Gegenstrom-Wärmetauscher.</p><p> - Gerät als Rechtsausführung.</p><p> - ISO Coarse 80 % (G4) Filter in der Abluft und Außenluft.</p><p> - Schalloptimiertes Gehäuse.</p><p></p><p>Kurzbeschreibung</p><p> - Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung.</p><p> - Zur kontrollierten Be- und Entlüftung.</p><p> - Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A.</p><p> - Besonders geeignet für modernen Neubau und Sanierungen (z.B. Wohnungen).</p><p> - Das schmale Lüftungsgerät (Breite: 59,5 cm) ist auch besonders prädestiniert für den Kücheneinbau.</p><p> - KfW-Förderfähigkeit und NRW-Förderung sind gegeben.</p><p> - Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung.</p><p> - Eine Filterkaskade (ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung.</p><p> - Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1.</p><p> - Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen.</p><p> - Raumluftsteuerung RLS 1 WR im Lieferumfang.</p><p> - Alle Wohnungslüftungsgeräte sind per APP (air@home) und das browserbasierte Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar.</p><p> - Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service.</p><p> - Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie.</p><p> - Die integrierte /automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen.</p><p> - Serienmäßig integrierter Kombisensor (Feuchte / Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz).</p><p> - Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie.</p><p> - 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen.</p><p> - Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe.</p><p> - Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik.</p><p> - Das optionale Steckmodul K-SM ermöglicht die Integration in die KNX-Gebäudesysteme.</p><p> - Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme.</p><p> - Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung.</p><p> - Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten.</p><p> - Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung.</p><p></p><p>Gehäuse</p><p> - Pulverbeschichtetes Stahlblechgehäuse.</p><p> - Farbe: Verkehrsweiß, ähnlich RAL 9016.</p><p> - Schalloptimiertes Gehäuse mit Zusatzdämmung bei Geräten mit Bypass B.</p><p> - Filterwechsel einfach ohne Werkzeug möglich.</p><p> - Gehäusedeckel über Schnellspannverschlüsse aufklappbar.</p><p> - Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 42 mm).</p><p> - EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften.</p><p> - Material geprüft vom Institut für Lufthygiene nach VDI 6022.</p><p> - Kondensatwanne im EPP-Gehäuse integriert.</p><p> - Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.</p><p> - Kondensatablauf (3/4-Schlauchanschluss oder Ablaufrohr Ø 28 mm) am Geräteboden.</p><p> - Anschluss an einen Siphon.</p><p></p><p>Filter</p><p> - Bei den Geräten WS 170 R/L und WS 170 RET/LET werden ISO Coarse 80 % (G4) Filter in der Abluft und Außenluft eingesetzt.</p><p> - Bei den Geräten WS 170 KR/KL, WS 170 KRET/KLET, WS 170 KBR/KBL, WS 170 KBRET/KBLET ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft.</p><p> - Optional Filterkaskade (ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)) in der Außenluft möglich zur Filterstandzeit-Erhöhung.</p><p> - Werkzeugloser Filtertausch.</p><p></p><p>Bedienung</p><p> - Betriebsfertig mit Ein-/Ausschalter.</p><p> - Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige.</p><p> - Weitere Bedienteile können parallel angeschlossen werden.</p><p> - Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B.</p><p> • Liveberichterstellung, Nutzerverwaltung</p><p> • Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb</p><p> • Manueller Betrieb / AUS</p><p> • ECO-Betrieb Zuluft oder ECO-Betrieb Abluft</p><p> • Filterabfragen, Fehlermeldungen</p><p> - Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:</p><p> • 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)</p><p> • 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)</p><p> • komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich</p><p> - Optionales Design-Bedienteil RLS G1 WS:</p><p> • EIN/AUS</p><p> • 5 Stufen</p><p> • Automatikbetrieb</p><p> • ECO-Zuluft, ECO-Abluft</p><p> • Filterwechsel- und Störungsanzeige</p><p> - USB-Anschluss für Service/Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware.</p><p> - Netzwerkeinbindung über integrierte LAN-Schnittstelle.</p><p> - Smart-Home ready (z.B. Loxone über Modbus TCP/IP).</p><p> - Modbus TCP/IP und RTU serienmäßig integriert.</p><p> - Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org.</p><p> - Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.</p><p></p><p>Steuerung</p><p> - Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert).</p><p> - Stufenlose bedarfsgeführte Anpassung der Luftmengen.</p><p> - Integrierte Überfeuchtungsschutz-Funktion.</p><p> - 3 Temperatursensoren in der Außen-, Fort- und Zuluft.</p><p> - 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen.</p><p> - Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar.</p><p> - Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte).</p><p> - Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung).</p><p> - Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:</p><p> • 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)</p><p> • einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)</p><p> • einer Luftklappe einer Zonenregelung</p><p> • Schaltkontakt-Verwendung für externes Nachheizregister</p><p> - Erweiterbar über optionale Zusatzplatine ZP 2 für:</p><p> • Druckkonstanz der EC-Ventilatoren</p><p> • Differenzdruckgesteuerte Filterüberwachung</p><p> - Diverse Ein- und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.</p><p></p><p>Zulassungen und Zertifikate</p><p> - DiBt-Zulassung: alle WS 170-Geräte (Ausnahme: WS 170 .. ET Varianten).</p><p> - PHI-Zertifikat: WS 170 KR, WS 170 KL, WS 170 KBR, WS 170 KBL.</p><p> - Prüfbericht nach DIN EN 13141-7.</p><p> - Zertifikat nach Schweizer energie-cluster.ch.</p><p> - Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher.</p><p> - Eintragung in TZWL- Bulletin.</p><p></p><p>Wärmetauscher/Wärmerückgewinnung</p><p> - Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS).</p><p> - Wärmerückgewinnung bis 95 %.</p><p> - Feuchterückgewinnung bis 66 % (bei ET-Geräten).</p><p> - Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1.</p><p> - Wärmetauscher mit Wasser reinigbar, antimikrobiell.</p><p> - Geräte mit Enthalpie-Wärmetauschern benötigen keinen Kondensatanschluss.</p><p></p><p>Bypass</p><p> - In den B-Gerätevarianten enthalten.</p><p> - Patentierter automatischer 100% Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft Temperaturbegrenzung.</p><p></p><p>Frostschutz</p><p> - Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen.</p><p> - Höchst-energieeffiziente Frostschutzfunktion bei K-Geräteausführungen über bedarfsgeregeltes, leistungsmoduliertes elektrisches PTC-Vorheizregister.</p><p> - Bei Nicht-K-Geräteausführungen durch Zuluftventilator-Abschaltung.</p><p> - Empfehlung: Bei Nicht-K-Geräteausführungen die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren.</p><p></p><p>Ventilatoren</p><p> - Vorwärts gekrümmte Radialventilatoren in der Außenluft, bzw. Fortluft.</p><p> - Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung.</p><p> - Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2.</p><p> - 4 Lüftungsstufen von 40 m3/h bis 160 m3/h stufenlos einstellbar.</p><p></p><p>Montagehinweise</p><p> - Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung.</p><p> - Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse.</p><p> - Zu- und abluftseitig Schalldämpfer vorsehen.</p><p> - Anmerkung: Alle Geräte-Varianten (z.B. K) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. KRET) durch optionale Komponenten umrüsten.</p><p></p><p>Artikel:</p><p>WS 170 R</p><p> - Ausführung: Standardausführung rechts</p><p> - Anzahl Lüftungsstufen: 4</p><p> - Fördervolumen: 40 m3/h - 160 m3/h</p><p> - Volumenstromkonstant: ja</p><p> - SEC average: -38,6 kWh/(m2*a)</p><p> - Energieeffizienzklasse: A</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz / 60 Hz</p><p> - SPI-Wert nach DIN EN 13141-7 (A7): 0,32 Wh/m3</p><p> - Leistungsaufnahme: 21 W - 80 W - Bei 100 Pa Gegendruck</p><p> - Leistungsaufnahme nach DIN EN 13141-7 (A7): 35 W</p><p> - Stand-By-Leistungsaufnahme: < 1 W</p><p> - IMax: 0,5 A</p><p> - Schutzart: IP 00</p><p> - DIBT-Zulassung: ja</p><p> - PHI-Zertifizierung: nein</p><p> - Einbauort: Wand</p><p> - Aufstellungsort: Bad / Küche / Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum / Flur</p><p> - Systemart: zentral</p><p> - Material Gehäuse: verzinktes Stahlblech, pulverbeschichtet</p><p> - Material Wärmetauscher: Kunststoff</p><p> - Material Innenverkleidung: Kunststoff EPP</p><p> - Farbe: verkehrsweiß (RAL 9016)</p><p> - Gewicht: 37,14 kg</p><p> - Gewicht mit Verpackung: 41,83 kg</p><p> - Filterklasse: ISO Coarse 80 % (G4)</p><p> - Anschlussdurchmesser: 125 mm</p><p> - Anschlussdurchmesser Kondensatablauf: 3/4 Schlauchanschluss oder Ablaufrohr Ø 28 mm</p><p> - Breite: 595 mm</p><p> - Höhe: 820 mm</p><p> - Tiefe: 375 mm</p><p> - Breite mit Verpackung: 640 mm</p><p> - Höhe mit Verpackung: 990 mm</p><p> - Tiefe mit Verpackung: 400 mm</p><p> - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C</p><p> - Umgebungstemperatur: 10 °C bis 40 °C</p><p> - Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 95 %</p><p> - Wärmetauscherbauart: Kreuz-Gegenstrom</p><p> - Position Abluft: rechts</p><p> - Bypass: nein</p><p> - Vorheizregister: extern</p><p> - Enthalpie-Wärmetauscher: nein</p><p> - Frostschutzschaltung: ja</p><p> - Sommerschaltung: Abluft / Zuluft</p><p> - Filterüberwachung: zeitgesteuert</p><p> - Feuchteregelung: integriert</p><p> - CO2-Regelung (optional): SKD</p><p> - Luftqualitätsregelung (optional): EAQ 10/3</p><p> - KNX-Anbindung (optional): K-SM</p><p> - MODBUS-Schnittstelle: integriert</p><p> - Bedienteil im Lieferumfang: RLS 1 WR, App</p><p> - Bedienteil (optional): RLS T2 WS, RLS G1 WS</p><p> - Funkintegration EnOcean (optional): E-SM</p><p> - Mobile Ansteuerung: ja</p><p> - Schalldruckpegel Gehäuseabstrahlung: 36 dB / Abstand 3 m, Schallabsorption 10 m2</p><p> - Zulassungsnummer: Z-51.3-292</p><p> - Gleichstrommotor: true</p><p> - Max. Drehzahl: 2500 1/min</p><p> - Wärmebereitstellungsgrad:
