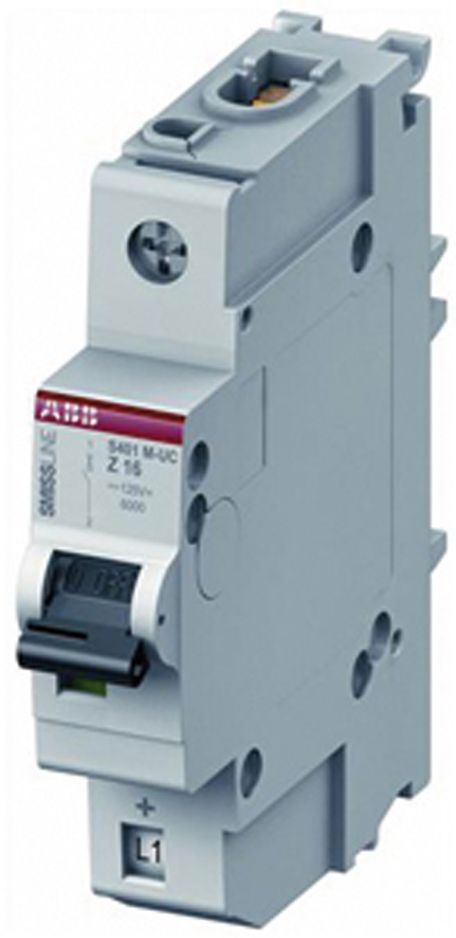

ABB S401M-UCZ16
Leitungsschutzschalter DC Smissline Z 16A 1p 125V 1TE 50-60Hz IP20
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | Z |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsspannung | 125 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 91 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 60 Hz |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | DC |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Verlustleistung | 2.6 W |
| Verschmutzungsgrad | 4 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB Leitungsschutzschalter DC Smissline Z 16A 1p 125V 1TE 50-60Hz IP20
Produktinformationen des Herstellers
Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | Z |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsspannung | 125 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 91 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 60 Hz |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | DC |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Verlustleistung | 2.6 W |
| Verschmutzungsgrad | 4 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 3 |
ABB Leitungsschutzschalter DC Smissline Z 16A 1p 125V 1TE 50-60Hz IP20
Produktinformationen des Herstellers
Die Sicherungsautomaten der Baureihe S 400 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die Kontaktierung erfolgt direkt über das Stecksockelsystem und die Aussenleiterkontaktierung kann frei gewählt werden (L1, L2 oder L3). Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 400 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und
| Artikelnummer | 5397710 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | S401M-UCZ16 |
| Werksnummer | 2CCS571001R1168 |
| EAN | 7612270110186 |
| Zolltarifnummer | 85363010 |
| Lagerart | Beschaffungsware |
