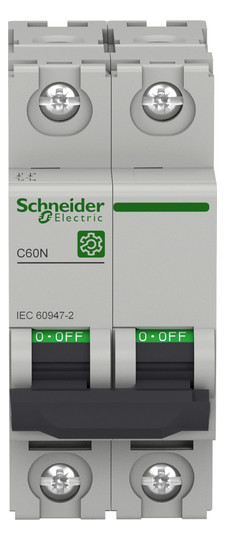

Schneider M9F11216
Leitungsschutzschalter AC C 16A 2p 415V 2TE 50-60Hz Zusatzeinrichtungen möglich
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Anzahl der abgesicherten Pole | 2 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsspannung | 415 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 72 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 60 Hz |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -30 - 70 °C |
| Verlustleistung | 2.6 W |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 4 |
Schneider Leitungsschutzschalter AC C 16A 2p 415V 2TE 50-60Hz Zusatzeinrichtungen möglich
Produktinformationen des Herstellers
Leitungsschutzschalter C60H Multi 9 OEM, 15 kA (IEC/EN 60947-2). 1-polig, Nennstrom 1A, C-Charakteristik, Betriebsspannung (Ue) 240V AC / 72V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60H erfüllt folgende Normen- IEC60947-2.
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Anzahl der abgesicherten Pole | 2 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsspannung | 415 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 72 mm |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 - 60 Hz |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -30 - 70 °C |
| Verlustleistung | 2.6 W |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Überspannungskategorie | 4 |
Schneider Leitungsschutzschalter AC C 16A 2p 415V 2TE 50-60Hz Zusatzeinrichtungen möglich
Produktinformationen des Herstellers
Leitungsschutzschalter C60H Multi 9 OEM, 15 kA (IEC/EN 60947-2). 1-polig, Nennstrom 1A, C-Charakteristik, Betriebsspannung (Ue) 240V AC / 72V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60H erfüllt folgende Normen- IEC60947-2.
| Artikelnummer | 3315486 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | M9F11216 |
| Werksnummer | M9F11216 |
| EAN | 3606480576256 |
| Zolltarifnummer | 85363010 |
| Lagerart | Beschaffungsware |
