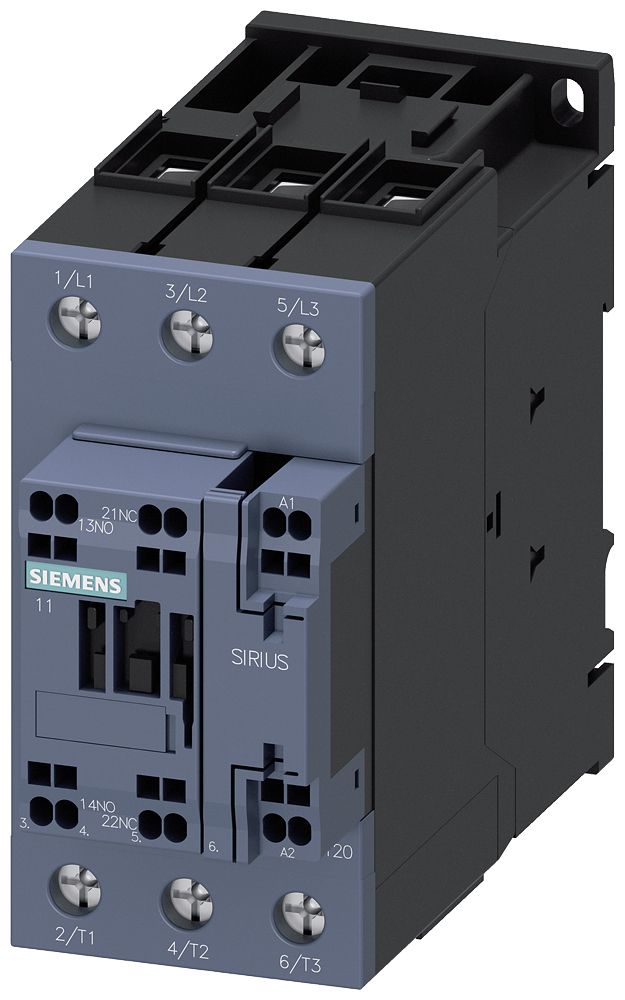

Siemens 3RT2036-3KB40

Leistungsschütz 22kW 3S 24VDC 51A 1S+1Ö/Hilf REG f.Reiheneinb

Siemens 3RT2036-3KB40

Leistungsschütz 22kW 3S 24VDC 51A 1S+1Ö/Hilf REG f.Reiheneinb

Artikelnummer 1348663

Umverpackung

Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Schließer als Hauptkontakte	3
Anzahl der Öffner als Hauptkontakte	0
Bemessungsbetriebsleistung NEMA	40 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Bemessungsbetriebsleistung bei AC-4, 400 V	22 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	70 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	51 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	41 A
Bemessungssteuerspeisespannung AC 50 Hz	0 - 0 V
Bemessungssteuerspeisespannung DC	24 - 24 V
Betriebsspannung AC 50 Hz	690 - 690 V
Betriebsspannung AC 60 Hz	690 - 690 V
Breite	55 mm
Geeignet für Reiheneinbau	ja
Höhe	114 mm
Spannungsart zur Betätigung	DC
Tiefe	130 mm

Siemens Leistungsschütz 22kW 3S 24VDC 51A 1S+1Ö/Hilf REG f.Reiheneinb

Produktinformationen des Herstellers

Leistungsschütz, AC-3e/AC-3, 51 A, 22 kW / 400 V, 3-polig, DC 24 V, 0,8-1,2* Uc, mit integriertem Varistor, Hilfskontakte: 1 S + 1 Ö, Hauptstromkreis: Schraubanschluss, Steuer- und Hilfstromkreis: Federzuganschluss, Baugröße: S2, geeignet für SPS-Ausgänge Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen. Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Einfach,

Mehr Informationen

Produktdatenblatt

Melde Dich zuerst an, um diese Funktion verwenden zu können.

Zu diesem Artikel konnten keine Varianten gefunden werden.

Zu diesem Artikel konnten keine Alternativartikel gefunden werden.

Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Schließer als Hauptkontakte	3
Anzahl der Öffner als Hauptkontakte	0
Bemessungsbetriebsleistung NEMA	40 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Bemessungsbetriebsleistung bei AC-4, 400 V	22 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	70 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	51 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	41 A
Bemessungssteuerspeisespannung AC 50 Hz	0 - 0 V
Bemessungssteuerspeisespannung DC	24 - 24 V
Betriebsspannung AC 50 Hz	690 - 690 V
Betriebsspannung AC 60 Hz	690 - 690 V
Breite	55 mm
Geeignet für Reiheneinbau	ja
Höhe	114 mm
Spannungsart zur Betätigung	DC
Tiefe	130 mm
