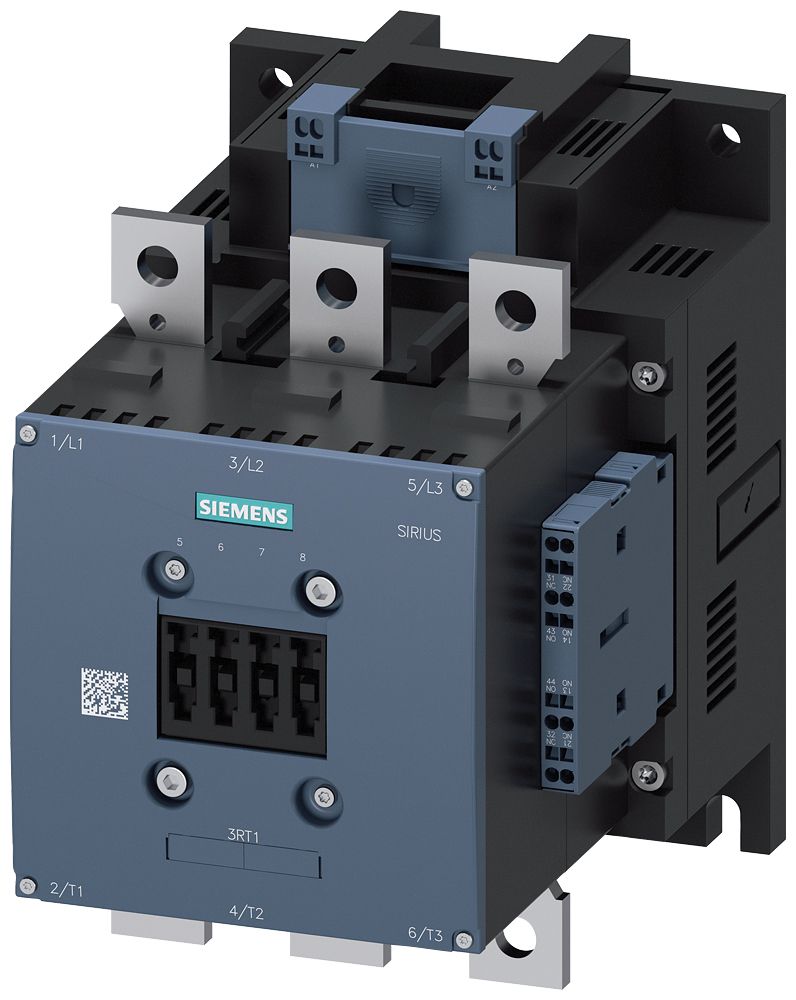

Siemens 3RT1066-2AM36

Leistungsschütz 171kW 3S 200-220VUC 300A 2S+2Ö/Hilf f.Reiheneinb

Siemens 3RT1066-2AM36

Leistungsschütz 171kW 3S 200-220VUC 300A 2S+2Ö/Hilf f.Reiheneinb

Artikelnummer 5191648

Umverpackung

Anschlussart Hauptstromkreis	Federzuganschluss
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Anzahl der Schließer als Hauptkontakte	3
Anzahl der Öffner als Hauptkontakte	0
Bemessungsbetriebsleistung NEMA	250 kW
Bemessungsbetriebsleistung bei AC-3, 400 V	171 kW
Bemessungsbetriebsleistung bei AC-4, 400 V	160 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	330 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	300 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	280 A
Bemessungssteuerspeisespannung AC 50 Hz	200 - 220 V
Bemessungssteuerspeisespannung AC 60 Hz	200 - 220 V
Bemessungssteuerspeisespannung DC	200 - 220 V
Betriebsspannung AC 50 Hz	1000 - 1000 V
Betriebsspannung AC 60 Hz	1000 - 1000 V
Breite	145 mm
Geeignet für Reiheneinbau	ja
Höhe	210 mm
Spannungsart zur Betätigung	AC/DC
Tiefe	202 mm

Siemens Leistungsschütz 171kW 3S 200-220VUC 300A 2S+2Ö/Hilf f.Reiheneinb

Produktinformationen des Herstellers

Leistungsschütz, AC-3e/AC-3 300 A, 160 kW / 400 V AC (50-60 Hz) / DC Uc: 200-220 V 3-polig, Hilfskontakte 2 S + 2 Ö Antrieb: konventionell Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Federzuganschluss Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren. Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready. Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Hauptstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich. Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen. Einfach, effizient,
