ABB AF26-22-00-14

Leistungsschütz 11kW 2S 2 250-500VUC 2Ö
Bildergalerie überspringen

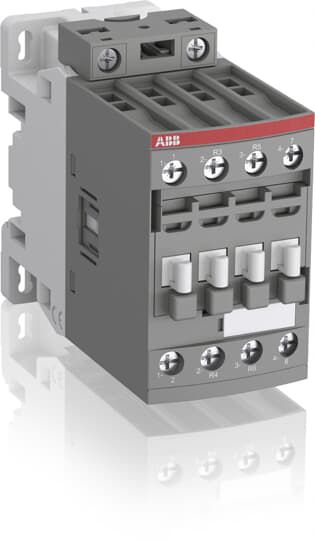

Leistungsschütz 11kW 2S 2 250-500VUC 2Ö

ABB AF26-22-00-14

Leistungsschütz 11kW 2S 2 250-500VUC 2Ö
Artikelnummer 2598000
Umverpackung
1
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 2
Anzahl der Öffner als Hauptkontakte 2
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 0 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 0 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 0 A
Bemessungssteuerspeisespannung AC 50 Hz 250 - 500 V
Bemessungssteuerspeisespannung AC 60 Hz 250 - 500 V
Bemessungssteuerspeisespannung DC 250 - 500 V
Betriebsspannung AC 50 Hz 690 - 690 V
Betriebsspannung AC 60 Hz 690 - 690 V
Breite 45 mm
Höhe 86 mm
Spannungsart zur Betätigung AC/DC
Tiefe 101 mm
ABB Leistungsschütz 11kW 2S 2 250-500VUC 2Ö
Produktinformationen des Herstellers
Die 4-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Schließer als Hauptkontakte 2
Anzahl der Öffner als Hauptkontakte 2
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsleistung bei AC-4, 400 V 0 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 0 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 0 A
Bemessungssteuerspeisespannung AC 50 Hz 250 - 500 V
Bemessungssteuerspeisespannung AC 60 Hz 250 - 500 V
Bemessungssteuerspeisespannung DC 250 - 500 V
Betriebsspannung AC 50 Hz 690 - 690 V
Betriebsspannung AC 60 Hz 690 - 690 V
Breite 45 mm
Höhe 86 mm
Spannungsart zur Betätigung AC/DC
Tiefe 101 mm
ABB Leistungsschütz 11kW 2S 2 250-500VUC 2Ö
Produktinformationen des Herstellers
Die 4-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 2598000
Hersteller ABB
Originalbezeichnung AF26-22-00-14
Werksnummer 1SBL237501R1400
EAN 3471523116443
Zolltarifnummer 85365080
Lagerart Beschaffungsware
Melde Dich zuerst an, um weitere Informationen zum Bestand zu erhalten
