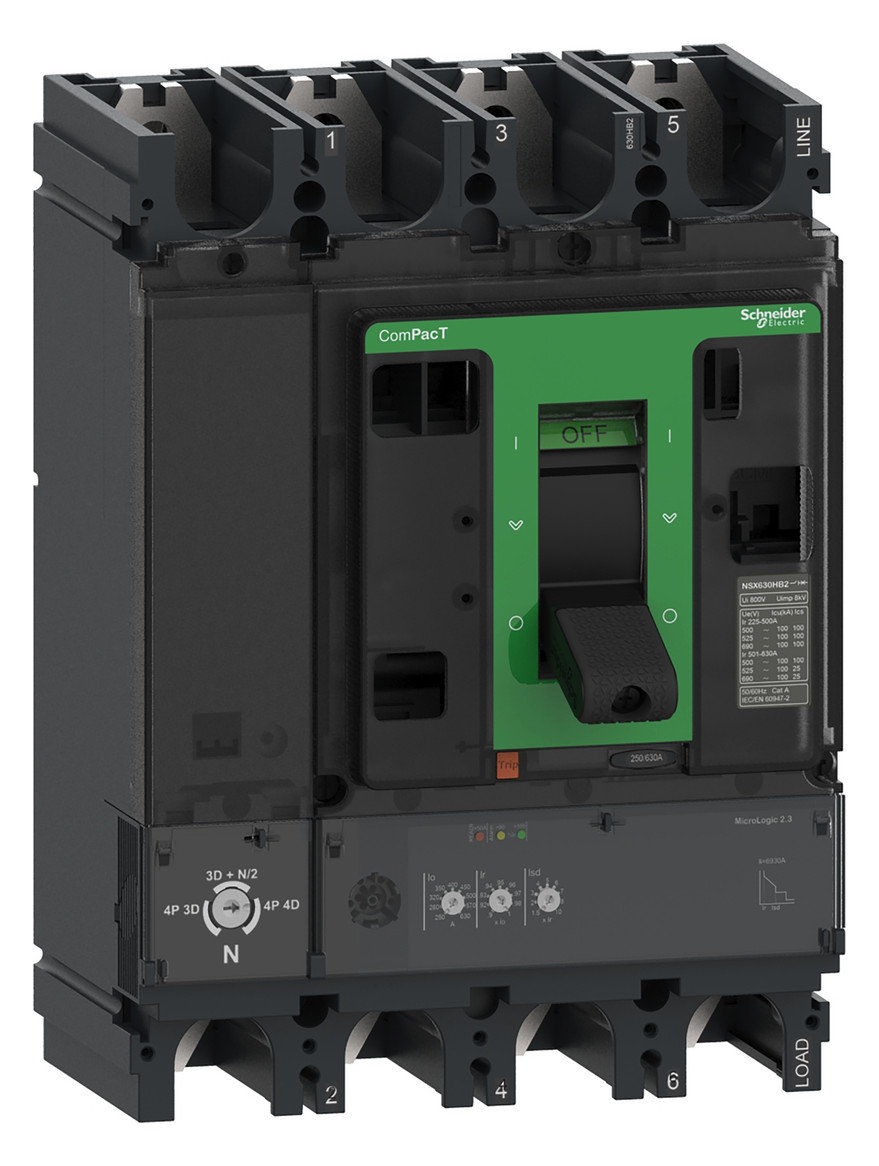

Schneider C63F42D630
Leistungsschalter 630A 4p 225-630A/In Motorantrieb optional IP30 Festeinbau
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Kipphebel |
| Bemessungsdauerstrom Iu | 630 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
| Bemessungsspannung | 690 - 690 V |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 338 - 6900 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 6900 - 6900 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb optional | ja |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP30 |
| Verlustleistung | 158.8 W |
| Überlastauslöser Stromeinstellung | 225 - 630 A |
Schneider Leistungsschalter 630A 4p 225-630A/In Motorantrieb optional IP30 Festeinbau
Produktinformationen des Herstellers
Bei diesem ComPacT NSX630F handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630F ist Teil der EcoStruxure
| Artikel | Aktionen |
|---|---|
|
Details |
C25N32D250
Leistungsschalter 250A 3p 90-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113964
|
Details |
C40F32D400
Leistungsschalter 400A 3p 100-400A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3114113
|
Details |
C40N32D400
Leistungsschalter 400A 3p 100-400A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3114144
|
Details |
C25B32D250
Leistungsschalter 250A 3p 225-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113887
|
Details |
C25F3TM250
Leistungsschalter 250A 3p 175-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113919
|
Details |
C25B3TM250
Leistungsschalter 250A 3p 175-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113894
|
Details |
C25F32D250
Leistungsschalter 250A 3p 225-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113909
|
Details |
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Kipphebel |
| Bemessungsdauerstrom Iu | 630 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 36 kA |
| Bemessungsspannung | 690 - 690 V |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 338 - 6900 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 6900 - 6900 A |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb optional | ja |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP30 |
| Verlustleistung | 158.8 W |
| Überlastauslöser Stromeinstellung | 225 - 630 A |
Schneider Leistungsschalter 630A 4p 225-630A/In Motorantrieb optional IP30 Festeinbau
Produktinformationen des Herstellers
Bei diesem ComPacT NSX630F handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (185 mm x 255 mm x 110 mm) wird mit verschiedenen optionalen Funktionen und Zubehörteilen geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630F ist Teil der EcoStruxure
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
C25N32D250
Leistungsschalter 250A 3p 90-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113964
|
Details |
|
C40F32D400
Leistungsschalter 400A 3p 100-400A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3114113
|
Details |
|
C40N32D400
Leistungsschalter 400A 3p 100-400A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3114144
|
Details |
|
C25B32D250
Leistungsschalter 250A 3p 225-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113887
|
Details |
|
C25F3TM250
Leistungsschalter 250A 3p 175-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113919
|
Details |
|
C25B3TM250
Leistungsschalter 250A 3p 175-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113894
|
Details |
|
C25F32D250
Leistungsschalter 250A 3p 225-250A/In Motorantrieb optional IP30 Festeinbau
Artikelnummer
3113909
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 3114223 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | C63F42D630 |
| Werksnummer | C63F42D630 |
| EAN | 3606482002661 |
| Zolltarifnummer | 85362090 |
| Lagerart | Beschaffungsware |
