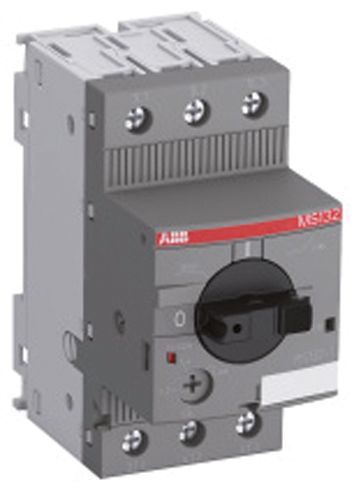

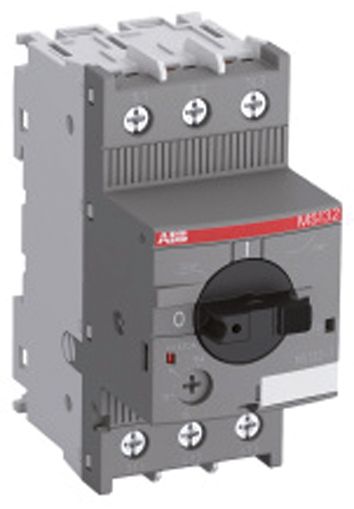

ABB MS132-1.6T
Leistungsschalter 1,6A 3p 1-1,6A/In IP20 m.UnterSpgsausl Komplettger_im_Geh
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Drehknopf |
| Bemessungsdauerstrom Iu | 1.6 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 100 kA |
| Bemessungsspannung | 690 - 690 V |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 32 - 32 A |
| Geeignet für Hutschienenmontage | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Hutschienenmontage optional | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | ja |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP20 |
| Verlustleistung | 4.8 W |
| Überlastauslöser Stromeinstellung | 1 - 1.6 A |
ABB Leistungsschalter 1,6A 3p 1-1,6A/In IP20 m.UnterSpgsausl Komplettger_im_Geh
Produktinformationen des Herstellers

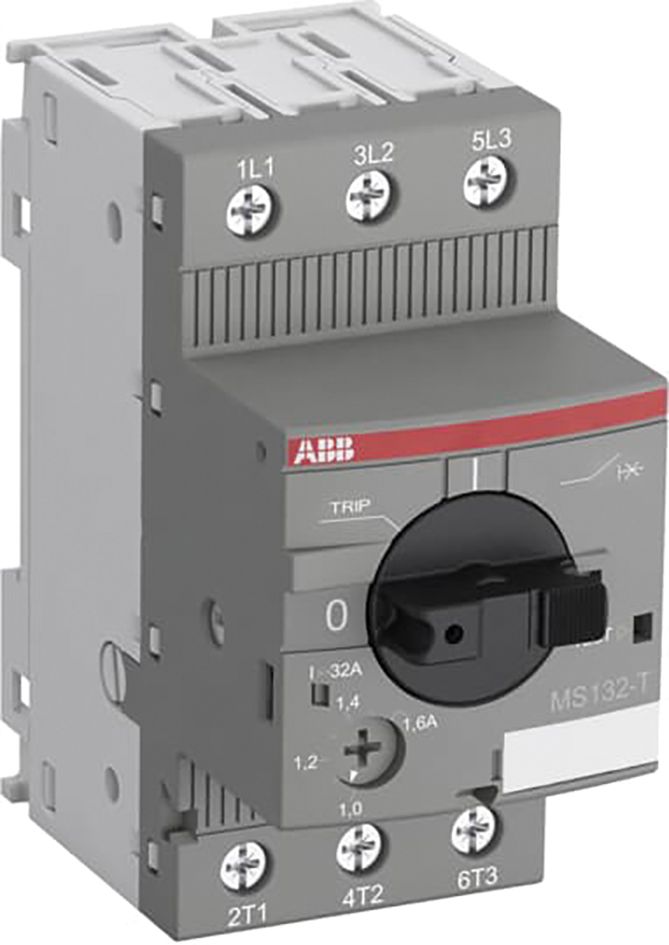

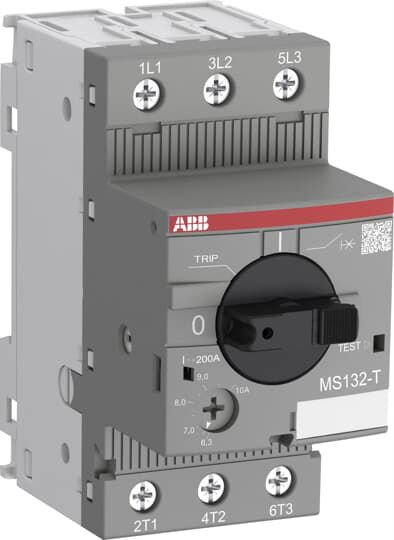

Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Ausführung des Betätigungselements | Drehknopf |
| Bemessungsdauerstrom Iu | 1.6 A |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 100 kA |
| Bemessungsspannung | 690 - 690 V |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 32 - 32 A |
| Geeignet für Hutschienenmontage | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Hutschienenmontage optional | ja |
| Komplettgerät mit Schutzeinheit | ja |
| Mit Ausgelöstmelder | ja |
| Mit integriertem Unterspannungsauslöser | ja |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Schutzart (IP) | IP20 |
| Verlustleistung | 4.8 W |
| Überlastauslöser Stromeinstellung | 1 - 1.6 A |
ABB Leistungsschalter 1,6A 3p 1-1,6A/In IP20 m.UnterSpgsausl Komplettger_im_Geh
Produktinformationen des Herstellers
Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die
| Artikel | Aktionen |
|---|
| Artikelnummer | 4649449 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | MS132-1.6T |
| Werksnummer | 1SAM340000R1006 |
| EAN | 4013614484964 |
| Zolltarifnummer | 85362010 |
| Lagerart | Beschaffungsware |
