KSB SE & Co. KGaA 29131508

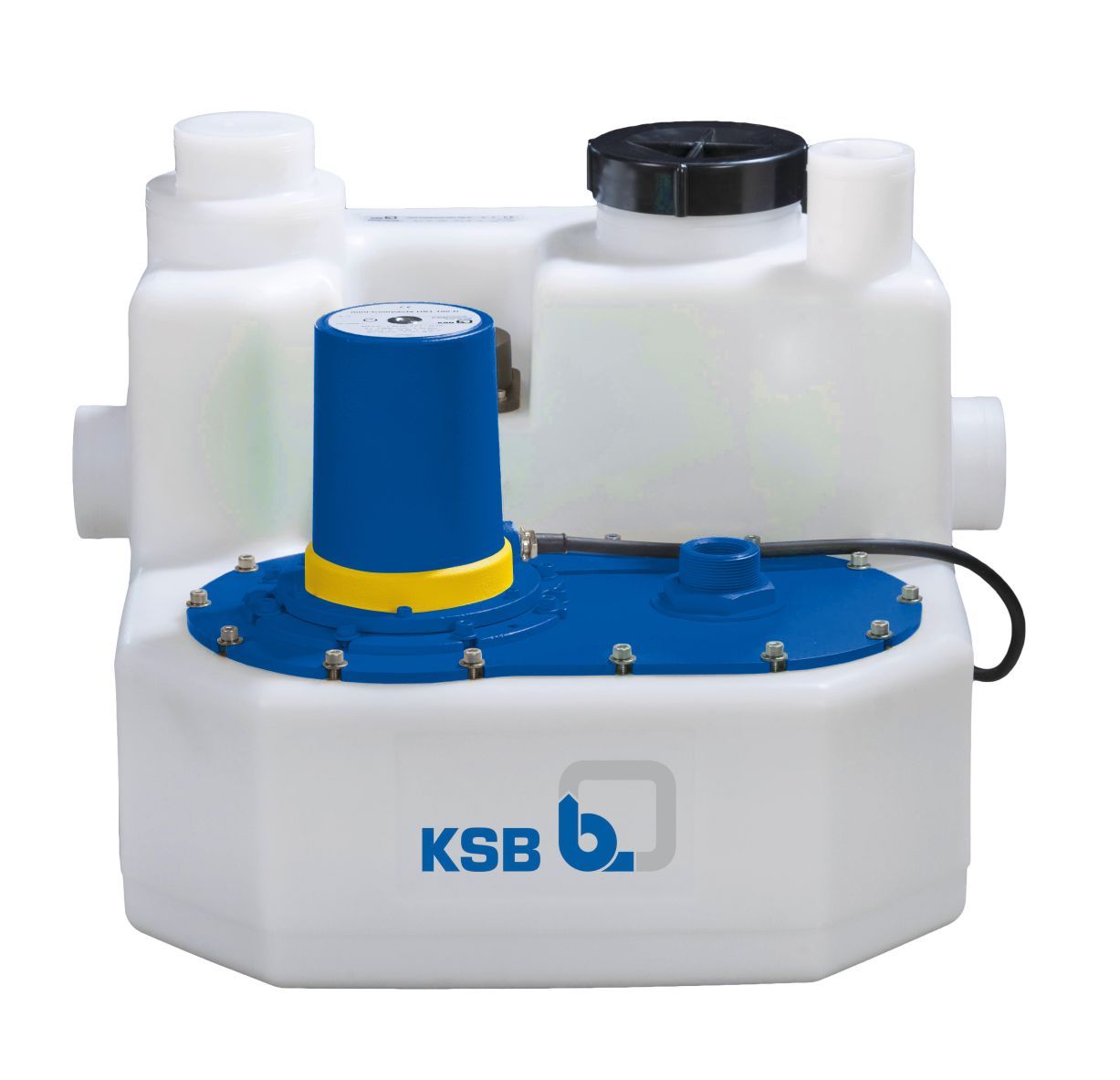

KSB Einzel-Fäkalienhebeanlage mini-Compacta US1.100 D, 100 l, 1,87 kW, 1,5 kW, 3,5 A
| Alarmausgang | ja |
|---|---|
| Alarmfunktion | ja |
| Anschluss Auslassseite | Außengewinde (metrisch) |
| Anschluss Einlassseite | Rohrende |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 1 |
| Aufgenommene Motorleistung (P1) | 1,87 kW |
| Aufstellung hinter dem WC | ja |
| Behältervolumen | 100 l |
| Bemessungsspannung | 380 - 420 V |
| Breite | 705 mm |
| Drehzahl | 2900 1/min |
| Druckstufe Flanschanschluss Auslassseite | PN 2,5 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Frequenz | 50 Hz |
| Geeignet für Fäkalien | ja |
| Höhe | 545 mm |
| Isolationsklasse nach IEC | F |
| Kabellänge | 1,5 m |
| Kommunikation | ohne |
| Max. Arbeitsdruck | 2,5 bar |
| Max. Förderhöhe | 18 m |
| Max. Partikelgröße | 10 mm |
| Max. Volumenstrom | 14 m³/h |
| Mediumtemperatur (Dauerbetrieb) | 0 - 40 °C |
| Mit Schneidwerk | ja |
| Motorausgangsleistung (P2) | 1,5 kW |
| Nenndurchmesser Anschluss Auslassseite | 2 Zoll |
| Nennstrom | 3,5 A |
| Produktklasse | Abwasserhebeanlage |
| Rohraußendurchmesser Anschluss Auslassseite | 50 mm |
| Rohraußendurchmesser Anschluss Einlassseite | 100 mm |
| Schutzart (IP) | IP68 |
| Serie | mini-Compacta |
| Tiefe | 760 mm |
| Umgebungstemperatur | 0 - 40 °C |
| Werkstoff des Behälters | Kunststoff |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
KSB SE & Co. KGaA KSB Einz.-Fäkalienhebeanl. mini-Compacta US1.100 D, 100 l, 1,87 kW, 1,5 kW, 3,5 A
Produktinformationen des Herstellers
Einzelanlage, Standardausführung, für häusliches Abwasser und Fäkalien mit Schneideinrichtung, Betrieb durch Steuerung (LevelControl Basic 1/LevelControl Basic 2), leichte Anpassung an komplizierteste bauliche Gegebenheiten durch Zulaufanschlüsse für diverse Positionierungen und Durchmesser, Raumnutzung durch optimales Volumen/Flächenverhältnis des Sammelbehälters, sichere Handhabung während Transport und Montage durch integrierte, ergonomisch geformte Handgriffe, Aufstellung und Inbetriebnahme durch steckerfertiges System, Geräuscharm durch schwingungshemmenden und virationshemmenden Aufbau, Fördermedien Werkstoffausführung A (Standardausführung): Abwasser mit Fäkalien, Abwasser ohne Fäkalien, Schmutzwasser, Hauptanwendungen: Entsorgung von Abwasser unterhalb der Rückstauebene, Abwasserwirtschaft, Einzelanlage US (40 Liter): Anlage für Einfamilienhaus, Bauart: überflutbare Fäkalienhebeanlage, Überflutungshöhe max. 2 m Wassersäule, Dauer max. 7 Tage, gilt nicht für Schaltgerät, danach Reinigung und Wartung der Anlage erforderlich, nach EN 12050-1, Gasdichter und wasserdichter Kunststoffsammelbehälter, Pumpeneinheit, Sensorik und Schaltgerät, Hebeanlage, steckerfertig, Antrieb: Oberflächengekühlt, Wechselstrommotor/Drehstrom-Asynchronmotor, thermischer Überlastungsschutz, nach VDE 0530, Teil 1, Schutzart IP 68 (dauerhaft eingetaucht), nach EN 60529, thermische Klasse F, elektrische Spannung 400 V (Drehstrom-Asynchronmotor)/230 V (Wechselstrommotor), Frequenz 50 Hz, Direktanlauf, Laufradform: Freistromrad Schneideinrichtung, Lager: fettgeschmierte, wartungsfreie Wälzlager, Wellendichtung: MiniCompacta US (40 Liter): Laufradseitig, 1 Wellendichtring, Antriebsseitig, 1 Wellendichtring, zwischen der laufradseitigen und der antriebsseitigen Wellendichtung befindet sich eine Fettfüllung, MiniCompacta US (100 Liter)Laufradseitig, 1 Gleitringdichtung, Antriebsseitig, 1 Wellendichtring, zwischen der laufradseitigen und der antriebsseitigen Wellendichtung befindet sich eine Ölkammer, die bei Lieferung mit ökologisch unbedenklichem Weißöl gefüllt ist, Ausführung D
| Alarmausgang | ja |
|---|---|
| Alarmfunktion | ja |
| Anschluss Auslassseite | Außengewinde (metrisch) |
| Anschluss Einlassseite | Rohrende |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 1 |
| Aufgenommene Motorleistung (P1) | 1,87 kW |
| Aufstellung hinter dem WC | ja |
| Behältervolumen | 100 l |
| Bemessungsspannung | 380 - 420 V |
| Breite | 705 mm |
| Drehzahl | 2900 1/min |
| Druckstufe Flanschanschluss Auslassseite | PN 2,5 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Frequenz | 50 Hz |
| Geeignet für Fäkalien | ja |
| Höhe | 545 mm |
| Isolationsklasse nach IEC | F |
| Kabellänge | 1,5 m |
| Kommunikation | ohne |
| Max. Arbeitsdruck | 2,5 bar |
| Max. Förderhöhe | 18 m |
| Max. Partikelgröße | 10 mm |
| Max. Volumenstrom | 14 m³/h |
| Mediumtemperatur (Dauerbetrieb) | 0 - 40 °C |
| Mit Schneidwerk | ja |
| Motorausgangsleistung (P2) | 1,5 kW |
| Nenndurchmesser Anschluss Auslassseite | 2 Zoll |
| Nennstrom | 3,5 A |
| Produktklasse | Abwasserhebeanlage |
| Rohraußendurchmesser Anschluss Auslassseite | 50 mm |
| Rohraußendurchmesser Anschluss Einlassseite | 100 mm |
| Schutzart (IP) | IP68 |
| Serie | mini-Compacta |
| Tiefe | 760 mm |
| Umgebungstemperatur | 0 - 40 °C |
| Werkstoff des Behälters | Kunststoff |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
KSB SE & Co. KGaA KSB Einz.-Fäkalienhebeanl. mini-Compacta US1.100 D, 100 l, 1,87 kW, 1,5 kW, 3,5 A
Produktinformationen des Herstellers
Einzelanlage, Standardausführung, für häusliches Abwasser und Fäkalien mit Schneideinrichtung, Betrieb durch Steuerung (LevelControl Basic 1/LevelControl Basic 2), leichte Anpassung an komplizierteste bauliche Gegebenheiten durch Zulaufanschlüsse für diverse Positionierungen und Durchmesser, Raumnutzung durch optimales Volumen/Flächenverhältnis des Sammelbehälters, sichere Handhabung während Transport und Montage durch integrierte, ergonomisch geformte Handgriffe, Aufstellung und Inbetriebnahme durch steckerfertiges System, Geräuscharm durch schwingungshemmenden und virationshemmenden Aufbau, Fördermedien Werkstoffausführung A (Standardausführung): Abwasser mit Fäkalien, Abwasser ohne Fäkalien, Schmutzwasser, Hauptanwendungen: Entsorgung von Abwasser unterhalb der Rückstauebene, Abwasserwirtschaft, Einzelanlage US (40 Liter): Anlage für Einfamilienhaus, Bauart: überflutbare Fäkalienhebeanlage, Überflutungshöhe max. 2 m Wassersäule, Dauer max. 7 Tage, gilt nicht für Schaltgerät, danach Reinigung und Wartung der Anlage erforderlich, nach EN 12050-1, Gasdichter und wasserdichter Kunststoffsammelbehälter, Pumpeneinheit, Sensorik und Schaltgerät, Hebeanlage, steckerfertig, Antrieb: Oberflächengekühlt, Wechselstrommotor/Drehstrom-Asynchronmotor, thermischer Überlastungsschutz, nach VDE 0530, Teil 1, Schutzart IP 68 (dauerhaft eingetaucht), nach EN 60529, thermische Klasse F, elektrische Spannung 400 V (Drehstrom-Asynchronmotor)/230 V (Wechselstrommotor), Frequenz 50 Hz, Direktanlauf, Laufradform: Freistromrad Schneideinrichtung, Lager: fettgeschmierte, wartungsfreie Wälzlager, Wellendichtung: MiniCompacta US (40 Liter): Laufradseitig, 1 Wellendichtring, Antriebsseitig, 1 Wellendichtring, zwischen der laufradseitigen und der antriebsseitigen Wellendichtung befindet sich eine Fettfüllung, MiniCompacta US (100 Liter)Laufradseitig, 1 Gleitringdichtung, Antriebsseitig, 1 Wellendichtring, zwischen der laufradseitigen und der antriebsseitigen Wellendichtung befindet sich eine Ölkammer, die bei Lieferung mit ökologisch unbedenklichem Weißöl gefüllt ist, Ausführung D
| Artikelnummer | 026256100101 |
|---|---|
| Hersteller | KSB SE & Co. KGaA |
| Originalbezeichnung | 29131508 |
| Werksnummer | 29131508 |
| EAN | 4031932091466 |
| Zolltarifnummer | 84137021 |
| Lagerart | Beschaffungsware |
