Schneider METSEPM83401
Kombimessgerät Strommessgerät/Q/Hz/V/P Blindleistungsmesser Frequenzmesser
| Abtastfrequenz | 51200 Hz |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1.31 - 5.26 mm² |
| Anzahl der Ethernet-Anschlüsse | 2 |
| Anzahl der Spannungsmesseingänge | 4 |
| Anzahl der Strommesseingänge | 8 |
| Anzahl der analogen Ausgänge | 0 |
| Anzahl der analogen Eingänge | 0 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 3 |
| Ausführung | Messwandler |
| Blindleistungsmesser | ja |
| Breite | 96 mm |
| Display | graphisch |
| Displayauflösung (horizontal) | 320 px |
| Displayauflösung (vertikal) | 240 px |
| Frequenzmessbereich | 42 - 69 Hz |
| Frequenzmesser | ja |
| Geeicht | ja |
| Geeignet für RJ-Stecker | ja |
| Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0,2S |
| Höhe | 96 mm |
| Impulsausgang | elektrisch |
| Leistungsfaktor | ja |
| Maximalstrom (Imax) | 20 A |
| Messungsart Lastgang | ja |
| Messwertspeicher | ja |
| Mit Auditprotokollierung (Audit log) | ja |
| Mit Kommunikationsschnittstelle RS-485 | ja |
| Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
| Montageart | Frontmontage |
| Nennstrom (In) | 5 A |
| Oberschwingungsmessung | ja |
| Phasenwinkel (cos phi) | ja |
| Polart | Dreileiter/Vierleiter |
| Scheinleistung | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Strommessgerät | ja |
| Tiefe | 77.5 mm |
| Unterstützt Protokoll für IEC 61850 Ethernet | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Versorgungsspannung AC 50 Hz | 90 - 415 V |
| Versorgungsspannung AC 60 Hz | 90 - 415 V |
| Versorgungsspannung DC | 110 - 415 V |
| Voltmeter | ja |
| Web-Server mit HTTPS-Übertragungsprotokoll | ja |
| Wirkleistungsmessgerät | ja |
Schneider Kombimessgerät Strommessgerät/Q/Hz/V/P Blindleistungsmesser Frequenzmesser
Produktinformationen des Herstellers

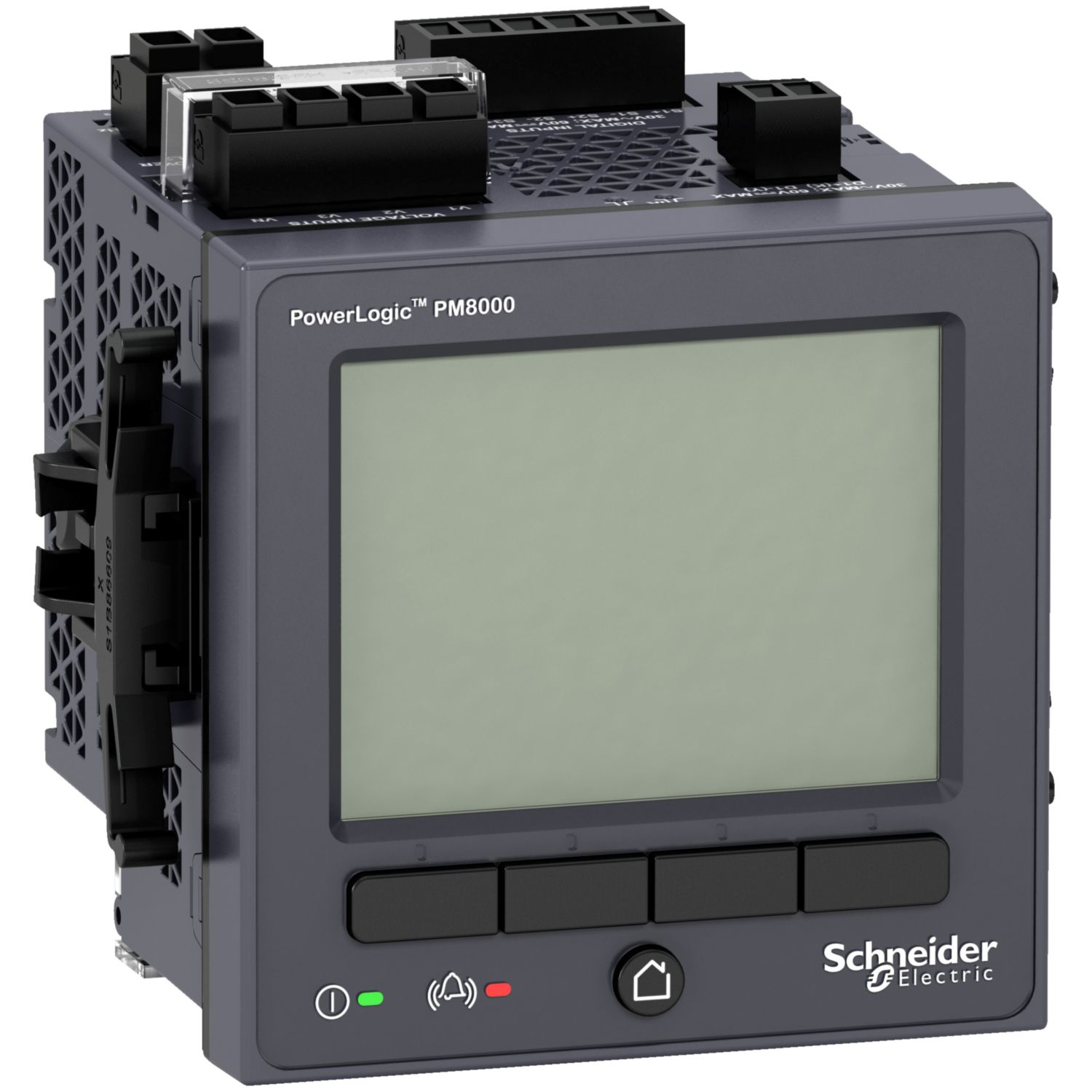

Das PowerLogic PM83401 ist ein Netzanalysator für den Fronteinbau 96 x 96 mm in Nieder- und Mittelspannungsanwendungen mit integriertem Display, AC/DC Steuerspannung und MID konform. Es wurde entwickelt, um die Verfügbarkeit und Effizienz Ihrer energiekritischen Anlagen zu gewährleisten. Es schafft Energietransparenz und liefert verwertbare Daten zu komplexen Netzqualitätsbedingungen. Mit der modularen, flexiblen und leistungsstarken ION-Technologie lassen sich für jedes Messgerät individuelle Anwendungen erstellen. Es verfügt über eine hohe Genauigkeit, mehrere Kommunikationsanschlüsse, eine webbasierte Benutzeroberfläche und ein grafisches Farbdisplay. Dieser Netzanalysator verfügt außerdem über eine integrierte Netzqualitätsanalyse sowie eine patentierte Störungsrichtungserkennung. Zertifiziert durch unabhängige Labors für die Genauigkeit der Klasse 0,2S bei Wirkenergie (IEC62052-11, IEC62053-24, IEC62053-22). Zertifiziert auch für Netzqualität (IEC62586-2, IEC61000-4-30 Klasse A). Zu den Cybersicherheitsfunktionen gehören sichere Protokolle (HTTPs, sFTP, Secure ION), Protokollierung von Sicherheitsereignissen, Syslog-Protokoll. Möglichkeit zur Aktivierung/Deaktivierung von Kommunikationsanschlüssen und Unterstützung von 50 konfigurierbaren Benutzerkonten zur Verwaltung des Zugangs. Mit 512 MB Speicher für bis zu 64 Datenprotokolle (1024 Kanäle), mehr als 50 benutzerdefinierbare Alarme, Kurvenformaufzeichnungen mit bis zu 512 Abtastwerten/Zyklus, 1/2-Zyklus-Effektivwert (RMS) Protokollierung. Der Speicher kann auch für benutzerdefinierte Webseiten, Min/Max Protokolle, Energietrends und Betriebsstunden verwendet werden. Zeitstempel für Ereignisse mit einer Genauigkeit von +/-1ms unter Verwendung der Zeitsynchronisation. Zeitsynchronisationsverfahren, die PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) und Netzwerk Zeiteinstellungsfunktion umfassen. 3 digitale Eingänge und ein digitaler Ausgang, sowie die Möglichkeit, bis zu 4 Optionsmodule hinzuzufügen. Die Eingang/Ausgang Optionsmodule umfassen 2 Relais und 6 digitale Eingänge oder 2 analoge Ausgänge und 4 analoge Eingänge. Umfangreiche Steuerspannung von 90-415 VAC / 110-415 VDC. Betriebsumgebung von -25 bis +70°C, Luftfeuchtigkeit von 5%
| Abtastfrequenz | 51200 Hz |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1.31 - 5.26 mm² |
| Anzahl der Ethernet-Anschlüsse | 2 |
| Anzahl der Spannungsmesseingänge | 4 |
| Anzahl der Strommesseingänge | 8 |
| Anzahl der analogen Ausgänge | 0 |
| Anzahl der analogen Eingänge | 0 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 3 |
| Ausführung | Messwandler |
| Blindleistungsmesser | ja |
| Breite | 96 mm |
| Display | graphisch |
| Displayauflösung (horizontal) | 320 px |
| Displayauflösung (vertikal) | 240 px |
| Frequenzmessbereich | 42 - 69 Hz |
| Frequenzmesser | ja |
| Geeicht | ja |
| Geeignet für RJ-Stecker | ja |
| Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0,2S |
| Höhe | 96 mm |
| Impulsausgang | elektrisch |
| Leistungsfaktor | ja |
| Maximalstrom (Imax) | 20 A |
| Messungsart Lastgang | ja |
| Messwertspeicher | ja |
| Mit Auditprotokollierung (Audit log) | ja |
| Mit Kommunikationsschnittstelle RS-485 | ja |
| Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
| Montageart | Frontmontage |
| Nennstrom (In) | 5 A |
| Oberschwingungsmessung | ja |
| Phasenwinkel (cos phi) | ja |
| Polart | Dreileiter/Vierleiter |
| Scheinleistung | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Strommessgerät | ja |
| Tiefe | 77.5 mm |
| Unterstützt Protokoll für IEC 61850 Ethernet | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Versorgungsspannung AC 50 Hz | 90 - 415 V |
| Versorgungsspannung AC 60 Hz | 90 - 415 V |
| Versorgungsspannung DC | 110 - 415 V |
| Voltmeter | ja |
| Web-Server mit HTTPS-Übertragungsprotokoll | ja |
| Wirkleistungsmessgerät | ja |
Schneider Kombimessgerät Strommessgerät/Q/Hz/V/P Blindleistungsmesser Frequenzmesser
Produktinformationen des Herstellers
Das PowerLogic PM83401 ist ein Netzanalysator für den Fronteinbau 96 x 96 mm in Nieder- und Mittelspannungsanwendungen mit integriertem Display, AC/DC Steuerspannung und MID konform. Es wurde entwickelt, um die Verfügbarkeit und Effizienz Ihrer energiekritischen Anlagen zu gewährleisten. Es schafft Energietransparenz und liefert verwertbare Daten zu komplexen Netzqualitätsbedingungen. Mit der modularen, flexiblen und leistungsstarken ION-Technologie lassen sich für jedes Messgerät individuelle Anwendungen erstellen. Es verfügt über eine hohe Genauigkeit, mehrere Kommunikationsanschlüsse, eine webbasierte Benutzeroberfläche und ein grafisches Farbdisplay. Dieser Netzanalysator verfügt außerdem über eine integrierte Netzqualitätsanalyse sowie eine patentierte Störungsrichtungserkennung. Zertifiziert durch unabhängige Labors für die Genauigkeit der Klasse 0,2S bei Wirkenergie (IEC62052-11, IEC62053-24, IEC62053-22). Zertifiziert auch für Netzqualität (IEC62586-2, IEC61000-4-30 Klasse A). Zu den Cybersicherheitsfunktionen gehören sichere Protokolle (HTTPs, sFTP, Secure ION), Protokollierung von Sicherheitsereignissen, Syslog-Protokoll. Möglichkeit zur Aktivierung/Deaktivierung von Kommunikationsanschlüssen und Unterstützung von 50 konfigurierbaren Benutzerkonten zur Verwaltung des Zugangs. Mit 512 MB Speicher für bis zu 64 Datenprotokolle (1024 Kanäle), mehr als 50 benutzerdefinierbare Alarme, Kurvenformaufzeichnungen mit bis zu 512 Abtastwerten/Zyklus, 1/2-Zyklus-Effektivwert (RMS) Protokollierung. Der Speicher kann auch für benutzerdefinierte Webseiten, Min/Max Protokolle, Energietrends und Betriebsstunden verwendet werden. Zeitstempel für Ereignisse mit einer Genauigkeit von +/-1ms unter Verwendung der Zeitsynchronisation. Zeitsynchronisationsverfahren, die PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) und Netzwerk Zeiteinstellungsfunktion umfassen. 3 digitale Eingänge und ein digitaler Ausgang, sowie die Möglichkeit, bis zu 4 Optionsmodule hinzuzufügen. Die Eingang/Ausgang Optionsmodule umfassen 2 Relais und 6 digitale Eingänge oder 2 analoge Ausgänge und 4 analoge Eingänge. Umfangreiche Steuerspannung von 90-415 VAC / 110-415 VDC. Betriebsumgebung von -25 bis +70°C, Luftfeuchtigkeit von 5%
| Artikelnummer | 6012885 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | METSEPM83401 |
| Werksnummer | METSEPM83401 |
| EAN | 3606486874813 |
| Lagerart | Beschaffungsware |
