HM Heizkörper 21-601022

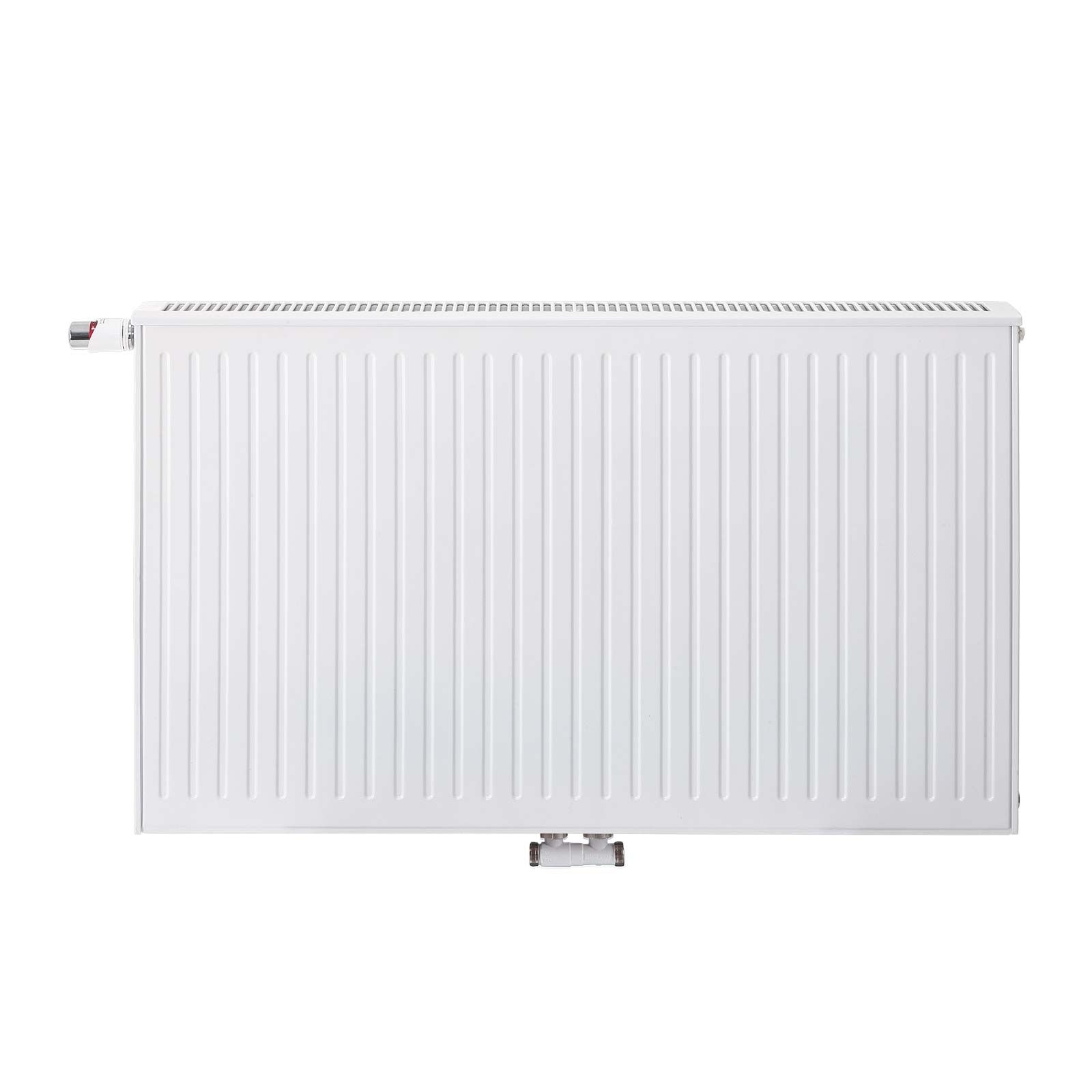

HM Mittelanschluss-Ventilheizkörper Typ 22 Centara BH 600 mm, BL 1000 mm, weiß
| Höhe | 600 mm |
|---|---|
| Länge | 1000 mm |
| Produktklasse | Flachheizkörper |
| Serie | Centara |
| Tiefe | 100 mm |
| Typ | 22 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 | 804 W |
| Wärmeabgabe nach EN 442 20 °C - 75/65 | 1536 W |
HM Heizkörper Anschlussvarianten CENTARA
Anschlüsse:
2 x 21,3 mm (G ½") seitlich, 2 x 21,3 mm (G ½") unten (mittig),
Innengewinde, nach ISO 228, Typ 22 / 33 asymmetrisch für immer gleichen
Wandabstand
Bautiefen:
- Vorlauf / Rücklauf von unten mit der CENTARA-Technologie
- Vorlauf linksseitig
- Ventileinsatz wahlweise rechts- oder linksseitig
- nur Luftstopfen Mittelanschluss (Spezielausführung) verwenden
- feinprofilierter Mittelanschlussheizkörper aus Qualitätsstahl nach DC 01
- doppel- oder dreilagiger Aufbau in beidseitig geschlossener Ausführung
- mit fest verschweißten Seitenverkleidungen
- aufgesteckte, zur bequemen Innenreinigung abnehmbare Abdeckung, werksseitig montiert
- Wärmeleistung nach EN 442
- umweltfreundliche ATL-Grundierung
- mit Epoxydharz-Pulverbeschichtung nach DIN 55 900
- Farbton RAL 9016 (Verkehrsweiß), weitere RAL-Farben auf Anfrage
- Transport- und Montageverpackung
- Befestigung
mittels HM-Federzugkonsole, kunststoffbeschichtet in RAL 9016 oder
Standkonsole, kunststoffbeschichtet in RAL 9016 oder Bohrkonsole in
Verbindung mit HM-Federzugkonsole - QM-System zertifiziert nach DIN EN ISO 9001:2008
Anschlüsse:
2 x 21,3 mm (G ½") seitlich, 2 x 21,3 mm (G ½") unten (mittig),
Innengewinde, nach ISO 228, Typ 22 / 33 asymmetrisch für immer gleichen
Wandabstand
- Betriebsdruck: 6 bar (10 bar auf Anfrage)
- Prüfdruck: 8 bar
- Temperatur: max. 110 °C
- Medium: Wasser
Bautiefen:
- Typen 20 und 21 = 70mm
- Type 22 = 100mm
- Type 33 = 155mm
Produktinformationen des Herstellers
feinprofilierter Mittelanschlussheizkörper aus Qualitätsstahl nach DC 01, doppel- oder dreilagiger Aufbau in beidseitig geschlossener Ausführung, mit fest verschweißten Seitenverkleidungen, aufgesteckte, zur Innenreinigung abnehmbare Abdeckung, werksseitig montiert, Wärmeleistung nach EN 442, ATL-Grundierung, mit Epoxydharz-Pulverbeschichtung nach DIN 55 900, Farbton RAL 9016, Transport- und Montageverpackung, Befestigung mittels HM-Federzugkonsole, kunststoffbeschichtet, in RAL 9016 oder Standkonsole, kunststoffbeschichtet in RAL 9016 oder Bohrkonsole in Verbindung mit HM-Federzugkonsole, QM-System zertifiziert nach DIN EN ISO 9001, Anschlüsse 2x 21,3 mm (G 1/2) seitlich, 2x 21,3 mm (G 1/2) unten (mittig), Innengewinde, nach ISO 228, Betriebsdruck 6 bar, Prüfdruck 8 bar, Temperatur max. 110 °C, Medium Wasser, Vorlauf linksseitig, Ventileinsatz wahlweise rechts- oder linksseitig, nur
| Höhe | 600 mm |
|---|---|
| Länge | 1000 mm |
| Produktklasse | Flachheizkörper |
| Serie | Centara |
| Tiefe | 100 mm |
| Typ | 22 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 | 804 W |
| Wärmeabgabe nach EN 442 20 °C - 75/65 | 1536 W |
HM Heizkörper Anschlussvarianten CENTARA
Anschlüsse:
2 x 21,3 mm (G ½") seitlich, 2 x 21,3 mm (G ½") unten (mittig),
Innengewinde, nach ISO 228, Typ 22 / 33 asymmetrisch für immer gleichen
Wandabstand
Bautiefen:
- Vorlauf / Rücklauf von unten mit der CENTARA-Technologie
- Vorlauf linksseitig
- Ventileinsatz wahlweise rechts- oder linksseitig
- nur Luftstopfen Mittelanschluss (Spezielausführung) verwenden
- feinprofilierter Mittelanschlussheizkörper aus Qualitätsstahl nach DC 01
- doppel- oder dreilagiger Aufbau in beidseitig geschlossener Ausführung
- mit fest verschweißten Seitenverkleidungen
- aufgesteckte, zur bequemen Innenreinigung abnehmbare Abdeckung, werksseitig montiert
- Wärmeleistung nach EN 442
- umweltfreundliche ATL-Grundierung
- mit Epoxydharz-Pulverbeschichtung nach DIN 55 900
- Farbton RAL 9016 (Verkehrsweiß), weitere RAL-Farben auf Anfrage
- Transport- und Montageverpackung
- Befestigung
mittels HM-Federzugkonsole, kunststoffbeschichtet in RAL 9016 oder
Standkonsole, kunststoffbeschichtet in RAL 9016 oder Bohrkonsole in
Verbindung mit HM-Federzugkonsole - QM-System zertifiziert nach DIN EN ISO 9001:2008
Anschlüsse:
2 x 21,3 mm (G ½") seitlich, 2 x 21,3 mm (G ½") unten (mittig),
Innengewinde, nach ISO 228, Typ 22 / 33 asymmetrisch für immer gleichen
Wandabstand
- Betriebsdruck: 6 bar (10 bar auf Anfrage)
- Prüfdruck: 8 bar
- Temperatur: max. 110 °C
- Medium: Wasser
Bautiefen:
- Typen 20 und 21 = 70mm
- Type 22 = 100mm
- Type 33 = 155mm
Produktinformationen des Herstellers
feinprofilierter Mittelanschlussheizkörper aus Qualitätsstahl nach DC 01, doppel- oder dreilagiger Aufbau in beidseitig geschlossener Ausführung, mit fest verschweißten Seitenverkleidungen, aufgesteckte, zur Innenreinigung abnehmbare Abdeckung, werksseitig montiert, Wärmeleistung nach EN 442, ATL-Grundierung, mit Epoxydharz-Pulverbeschichtung nach DIN 55 900, Farbton RAL 9016, Transport- und Montageverpackung, Befestigung mittels HM-Federzugkonsole, kunststoffbeschichtet, in RAL 9016 oder Standkonsole, kunststoffbeschichtet in RAL 9016 oder Bohrkonsole in Verbindung mit HM-Federzugkonsole, QM-System zertifiziert nach DIN EN ISO 9001, Anschlüsse 2x 21,3 mm (G 1/2) seitlich, 2x 21,3 mm (G 1/2) unten (mittig), Innengewinde, nach ISO 228, Betriebsdruck 6 bar, Prüfdruck 8 bar, Temperatur max. 110 °C, Medium Wasser, Vorlauf linksseitig, Ventileinsatz wahlweise rechts- oder linksseitig, nur
| Artikelnummer | 032044021903 |
|---|---|
| Hersteller | HM Heizkörper |
| Originalbezeichnung | 21-601022 |
| Werksnummer | 21-601022 |
| Zolltarifnummer | 73221900 |
| Lagerart | Beschaffungsware |
