IMI Hydronic Engineering 9317-00.800

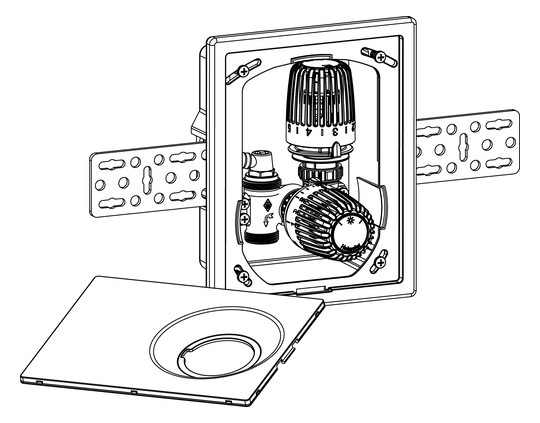

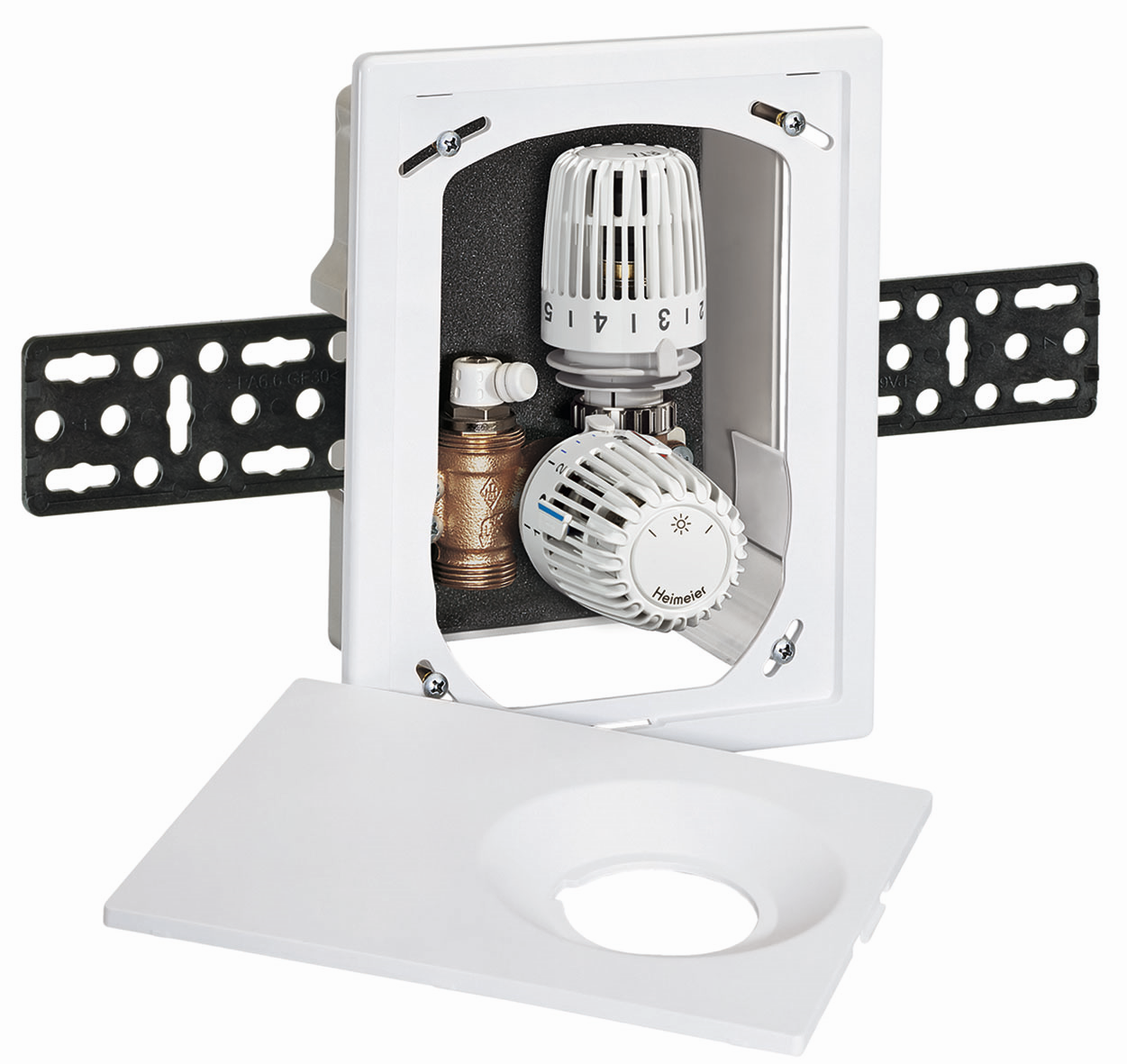

Heimeier Einzelraumregelung Eclipse K-RTL UP, mit Thermostatventil und Rücklauftemperaturbegrenzer, Abdeckung und Thermostat-Kopf weiß
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
|---|---|
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Abmessung thermostatisches Regelelement | M30 x 1,5 |
| Bedienung | fester Sensor/Thermostat |
| Dimension 1 | UP |

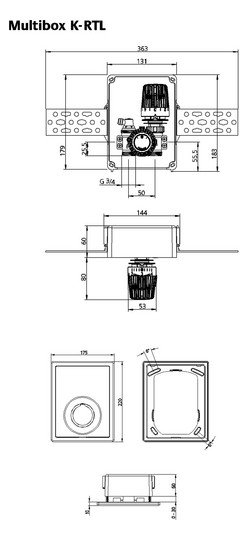

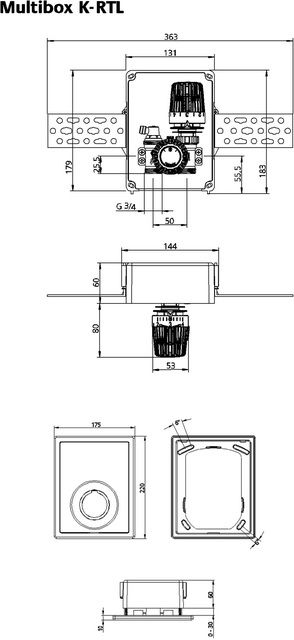

| Einbaubreite | 131 mm |
| Einbauhöhe | 183 mm |
| Einbautiefe | 60 mm |
| Farbe 1 | Abdeckung und Thermostat-Kopf weiß |
| Mit Bedienelement | ja |
| Modell | K-RTL |
| Produktklasse | Wandeinbau-Regelungsset für FBH |
| Serie | Eclipse |
| Vorab einstellbar | ja |
IMI Hydronic Engineering Heimeier Einzelraumreg. Eclipse K-RTL UP, m TV u RTL, Abd. u TH-Kopf we
Produktinformationen des Herstellers
Unterputz-Einzelraumtemperaturregelung für Fußbodenheizung, mit automatischer Durchflussregelung, Abdeckung mit verdeckter Schraubbefestigung, flexible Montage für alle Wandarten, 30 mm Tiefenausgleich, Einzelraumtemperaturregelung, Maximalbegrenzung der Rücklauftemperatur, Absperrung und Entlüftung, für Fußbodenheizungen, Wandheizungen, kombinierte Fußboden-Radiatorheizungsanlagen, Gehäuse DN 15, die Bautiefe des UP-Kasten beträgt 60 mm, flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm, die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen, Nenndruck PN 10, Einstellbereich Thermostat-Kopf K 6-28 °C, Rücklauftemperaturbegrenzer RTL 0-50 °C, max. Betriebstemperatur 90 °C, min. Betriebstemperatur 2 °C, es ist für alle Multibox-Ausführungen zu berücksichtigen, dass die von der Anlage gefahrene Vorlauftemperatur für den Systemaufbau der Fußbodenheizung geeignet ist, der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos eingestellt werden 10-150 l/h, Werkseinstellung 150 l/h, max. Differenzdruck 60 kPa, min. Differenzdruck 10-100 l/h=10 kPa, 100-150 l/h=15 kPa, Ventilgehäuse korrosionsbeständiger Rotguss, Niro-Stahlspindel mit doppelter O-Ring-Abdichtung, der äußere O-Ring ist unter Druck auswechselbar, Kunststoffelemente aus ABS und PA, Fühlerelemente Thermostat-Kopf K mit flüssigkeitsgefülltem Thermostat, Rücklauftemperaturbegrenzer (RTL) mit dehnstoffgefülltem Thermostat, Oberflächenbehandlung Abdeckung und Skalenhaube in weiß RAL 9016, Durchflussrichtungspfeile, Anschluss G 3/4 mit Konus passend für Klemmverschraubungen für Kunststoff-,
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
|---|---|
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Abmessung thermostatisches Regelelement | M30 x 1,5 |
| Bedienung | fester Sensor/Thermostat |
| Dimension 1 | UP |
| Einbaubreite | 131 mm |
| Einbauhöhe | 183 mm |
| Einbautiefe | 60 mm |
| Farbe 1 | Abdeckung und Thermostat-Kopf weiß |
| Mit Bedienelement | ja |
| Modell | K-RTL |
| Produktklasse | Wandeinbau-Regelungsset für FBH |
| Serie | Eclipse |
| Vorab einstellbar | ja |
IMI Hydronic Engineering Heimeier Einzelraumreg. Eclipse K-RTL UP, m TV u RTL, Abd. u TH-Kopf we
Produktinformationen des Herstellers
Unterputz-Einzelraumtemperaturregelung für Fußbodenheizung, mit automatischer Durchflussregelung, Abdeckung mit verdeckter Schraubbefestigung, flexible Montage für alle Wandarten, 30 mm Tiefenausgleich, Einzelraumtemperaturregelung, Maximalbegrenzung der Rücklauftemperatur, Absperrung und Entlüftung, für Fußbodenheizungen, Wandheizungen, kombinierte Fußboden-Radiatorheizungsanlagen, Gehäuse DN 15, die Bautiefe des UP-Kasten beträgt 60 mm, flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm, die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen, Nenndruck PN 10, Einstellbereich Thermostat-Kopf K 6-28 °C, Rücklauftemperaturbegrenzer RTL 0-50 °C, max. Betriebstemperatur 90 °C, min. Betriebstemperatur 2 °C, es ist für alle Multibox-Ausführungen zu berücksichtigen, dass die von der Anlage gefahrene Vorlauftemperatur für den Systemaufbau der Fußbodenheizung geeignet ist, der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos eingestellt werden 10-150 l/h, Werkseinstellung 150 l/h, max. Differenzdruck 60 kPa, min. Differenzdruck 10-100 l/h=10 kPa, 100-150 l/h=15 kPa, Ventilgehäuse korrosionsbeständiger Rotguss, Niro-Stahlspindel mit doppelter O-Ring-Abdichtung, der äußere O-Ring ist unter Druck auswechselbar, Kunststoffelemente aus ABS und PA, Fühlerelemente Thermostat-Kopf K mit flüssigkeitsgefülltem Thermostat, Rücklauftemperaturbegrenzer (RTL) mit dehnstoffgefülltem Thermostat, Oberflächenbehandlung Abdeckung und Skalenhaube in weiß RAL 9016, Durchflussrichtungspfeile, Anschluss G 3/4 mit Konus passend für Klemmverschraubungen für Kunststoff-,
| Artikelnummer | 033040036801 |
|---|---|
| Hersteller | IMI Hydronic Engineering |
| Originalbezeichnung | 9317-00.800 |
| Werksnummer | 9317-00.800 |
| EAN | 4024052902316 |
| Zolltarifnummer | 84818051 |
| Lagerart | Beschaffungsware |
