ABB OTDC16F2
Hauptschalter 16A 2p IP20 Einb 7,5kW/AC Festeinbau
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | ja |
| Ausführung des Betätigungselements | Drehknopf |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungsbetriebsspannung | 1000 - 1000 V |
| Bemessungsdauerstrom Iu | 16 A |
| Bemessungskurzzeitstromfestigkeit Icw | 0.8 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Höhe | 89 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
| Polzahl | 2 |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Verriegelbar | ja |
ABB Hauptschalter 16A 2p IP20 Einb 7,5kW/AC Festeinbau
Produktinformationen des Herstellers
Die manuell betätigten Lasttrennschalter der Serie OTDC sind eine kostengünstige und zuverlässige Lösung für die unterschiedlichsten Bereiche industrieller DC-Anwendungen. Die OTDC Serie schaltet Stromstärken von 16 A bis 32 A problemlos bei Spannungen bis zu 1000 V DC. Aufgrund unterschiedlicher Montageoptionen ermöglichen die Schalter eine hohe Flexibilität und Effizienz bei der Planung. Die Serie verfügt über eine IEC Zulassung und gewährleistet eine zuverlässige Abschaltleistung bei allen Stromstärken, ohne die Sicherheit zu beeinträchtigen. Zudem sind die Schalter so konzipiert, dass sie in besonders hohen Umgebungstemperaturen eingesetzt werden können. Darüber hinaus wurde die Verlustleistung um 50 % verringert. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Daher können die DC Lasttrennschalter in den anspruchsvollsten Anwendungen
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | ja |
| Ausführung des Betätigungselements | Drehknopf |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungsbetriebsspannung | 1000 - 1000 V |
| Bemessungsdauerstrom Iu | 16 A |
| Bemessungskurzzeitstromfestigkeit Icw | 0.8 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Höhe | 89 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 1000 V |
| Polzahl | 2 |
| Schutzart (IP), frontseitig | IP20 |
| Schutzart (NEMA) | 1 |
| Verriegelbar | ja |
ABB Hauptschalter 16A 2p IP20 Einb 7,5kW/AC Festeinbau
Produktinformationen des Herstellers
Die manuell betätigten Lasttrennschalter der Serie OTDC sind eine kostengünstige und zuverlässige Lösung für die unterschiedlichsten Bereiche industrieller DC-Anwendungen. Die OTDC Serie schaltet Stromstärken von 16 A bis 32 A problemlos bei Spannungen bis zu 1000 V DC. Aufgrund unterschiedlicher Montageoptionen ermöglichen die Schalter eine hohe Flexibilität und Effizienz bei der Planung. Die Serie verfügt über eine IEC Zulassung und gewährleistet eine zuverlässige Abschaltleistung bei allen Stromstärken, ohne die Sicherheit zu beeinträchtigen. Zudem sind die Schalter so konzipiert, dass sie in besonders hohen Umgebungstemperaturen eingesetzt werden können. Darüber hinaus wurde die Verlustleistung um 50 % verringert. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Daher können die DC Lasttrennschalter in den anspruchsvollsten Anwendungen
| Artikelnummer | 3874809 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | OTDC16F2 |
| Werksnummer | 1SCA121454R1001 |
| EAN | 6417019525990 |
| Zolltarifnummer | 85365080 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

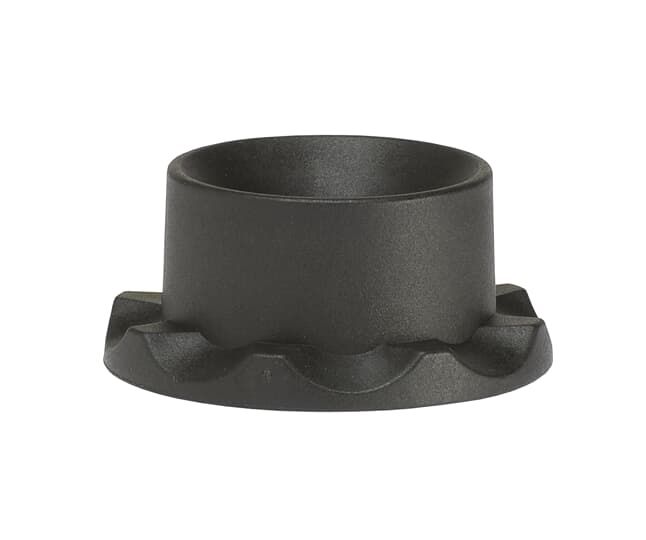

OHBS3
