Niedax HU4530/1000FL
Hängestiel ST 1005mm U-Profil 2kN
Niedax HU4530/1000FL
Hängestiel ST 1005mm U-Profil 2kN
Artikelnummer
8227122
| Ausführung | U-Profil |
|---|---|
| Einsatztemperatur | -20 - 120 °C |
| Gewicht | 1.56822 kg |
| Länge | 1005 mm |
| Oberflächenschutz | feuerverzinkt |
| Profilbreite | 30 mm |
| Profilhöhe | 45 mm |
| Tragfähigkeit | 2 kN |
| Werkstoff | Stahl |
Niedax Hängestiel ST 1005mm U-Profil 2kN
Produktinformationen des Herstellers

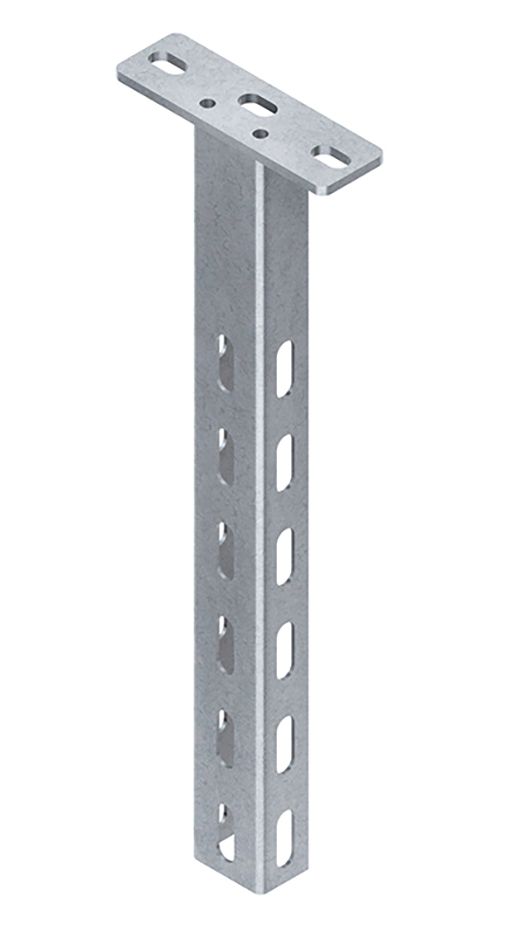

Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Verwendung für : Ausleger KTAL... KTAM... = 400 mm KTAFL... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 125 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 1005 mm Werkstoff : Stahl,
| Ausführung | U-Profil |
|---|---|
| Einsatztemperatur | -20 - 120 °C |
| Gewicht | 1.56822 kg |
| Länge | 1005 mm |
| Oberflächenschutz | feuerverzinkt |
| Profilbreite | 30 mm |
| Profilhöhe | 45 mm |
| Tragfähigkeit | 2 kN |
| Werkstoff | Stahl |
Niedax Hängestiel ST 1005mm U-Profil 2kN
Produktinformationen des Herstellers
Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Verwendung für : Ausleger KTAL... KTAM... = 400 mm KTAFL... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 125 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 1005 mm Werkstoff : Stahl,
| Artikel | Aktionen |
|---|
| Artikelnummer | 8227122 |
|---|---|
| Hersteller | Niedax |
| Originalbezeichnung | HU4530/1000FL |
| Werksnummer | HU4530/1000FL |
| EAN | 4013339164943 |
| Zolltarifnummer | 73262000 |
| Lagerart | Beschaffungsware |
