Schneider HMISTW6400
Grafik-Panel Magelis m.Farbdisplay DC Mit Farbdisplay 24V 2HW/IE 1HW/RS485 TFT
| Anzahl der Bildpunkte, horizontal | 800 |
|---|---|
| Anzahl der Bildpunkte, vertikal | 480 |
| Anzahl der Ebenen, Passwortschutz | 0 |
| Anzahl der Farben des Displays | 16000000 |
| Anzahl der Funktionstasten, programmierbar | 0 |
| Anzahl der Graustufen/Blaustufen des Displays | 16 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Anzahl der HW-Schnittstellen USB | 2 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der Online-Sprachen | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Ausführung des Displays | TFT |
| Betriebstemperatur | 0 - 50 °C |
| Bildschirmdiagonale | 7 Zoll |
| Breite der Front | 208 mm |
| Einbautiefe | 45 mm |
| Höhe der Front | 153 mm |
| IO-Link Master | ja |
| Mit Druckausgabe | ja |
| Mit Farbdisplay | ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) | ja |
| Mit Meldungsanzeige | ja |
| Mit Rezepturen | ja |
| Mit SW-Schnittstellen | ja |
| Nutzbarer Projektspeicher/Anwenderspeicher | 1000000 kByte |
| Prozesswertdarstellung (Ausgabe) möglich | ja |
| Prozesswertvorgabe (Eingabe) möglich | ja |
| Schutzart (IP), frontseitig | IP65/IP67 |
| Schutzart (NEMA), frontseitig | 4X |
| Spannungsart der Versorgungsspannung | DC |
| Touch-Technologie | Resistiv-Touch |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung AC 60 Hz | 0 - 0 V |
| Versorgungsspannung DC | 24 - 24 V |
| Wand-/Direktmontage möglich | ja |
| Zusätzliche Softwarekomponenten, ladbar | ja |
Schneider Grafik-Panel Magelis m.Farbdisplay DC Mit Farbdisplay 24V 2HW/IE 1HW/RS485 TFT
Produktinformationen des Herstellers

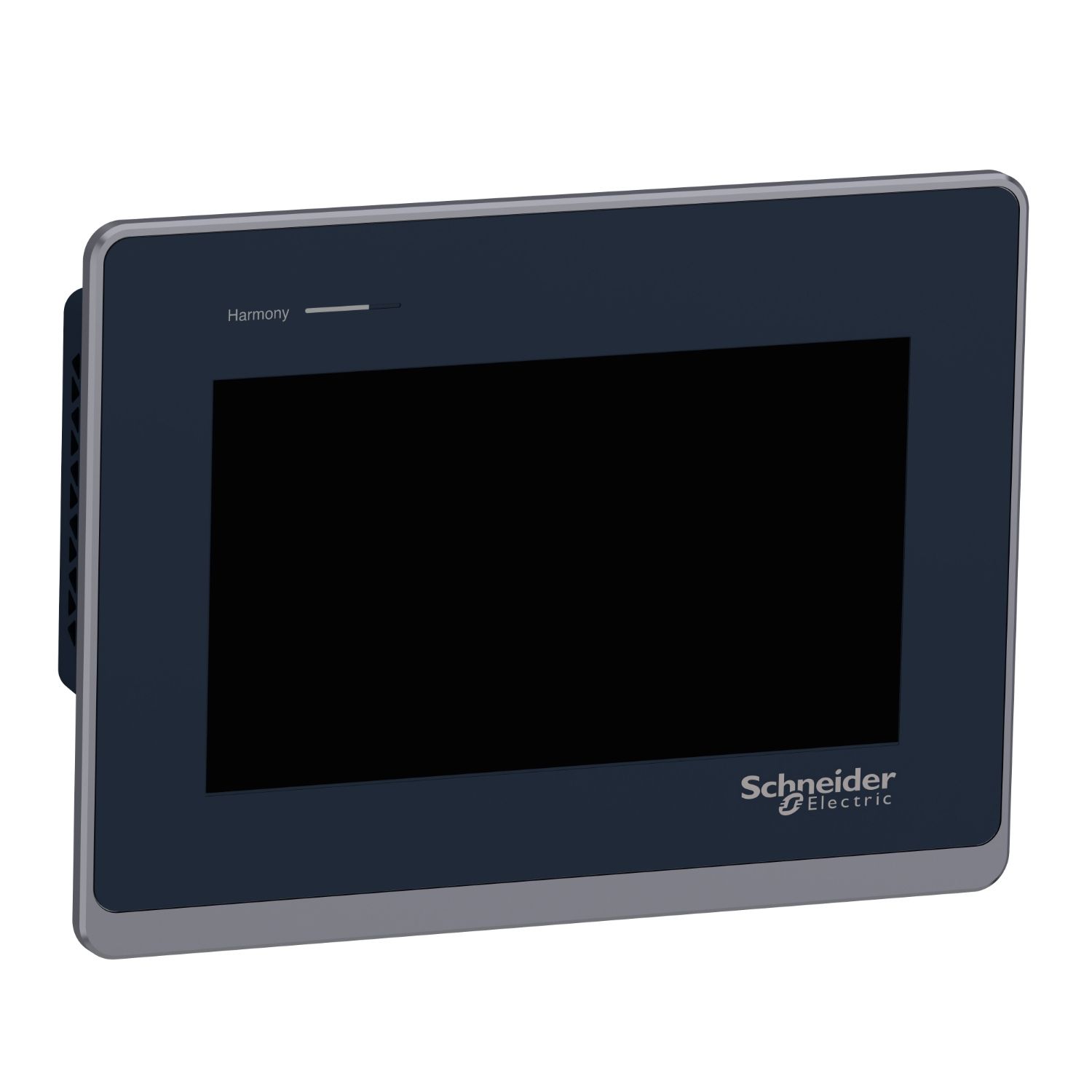

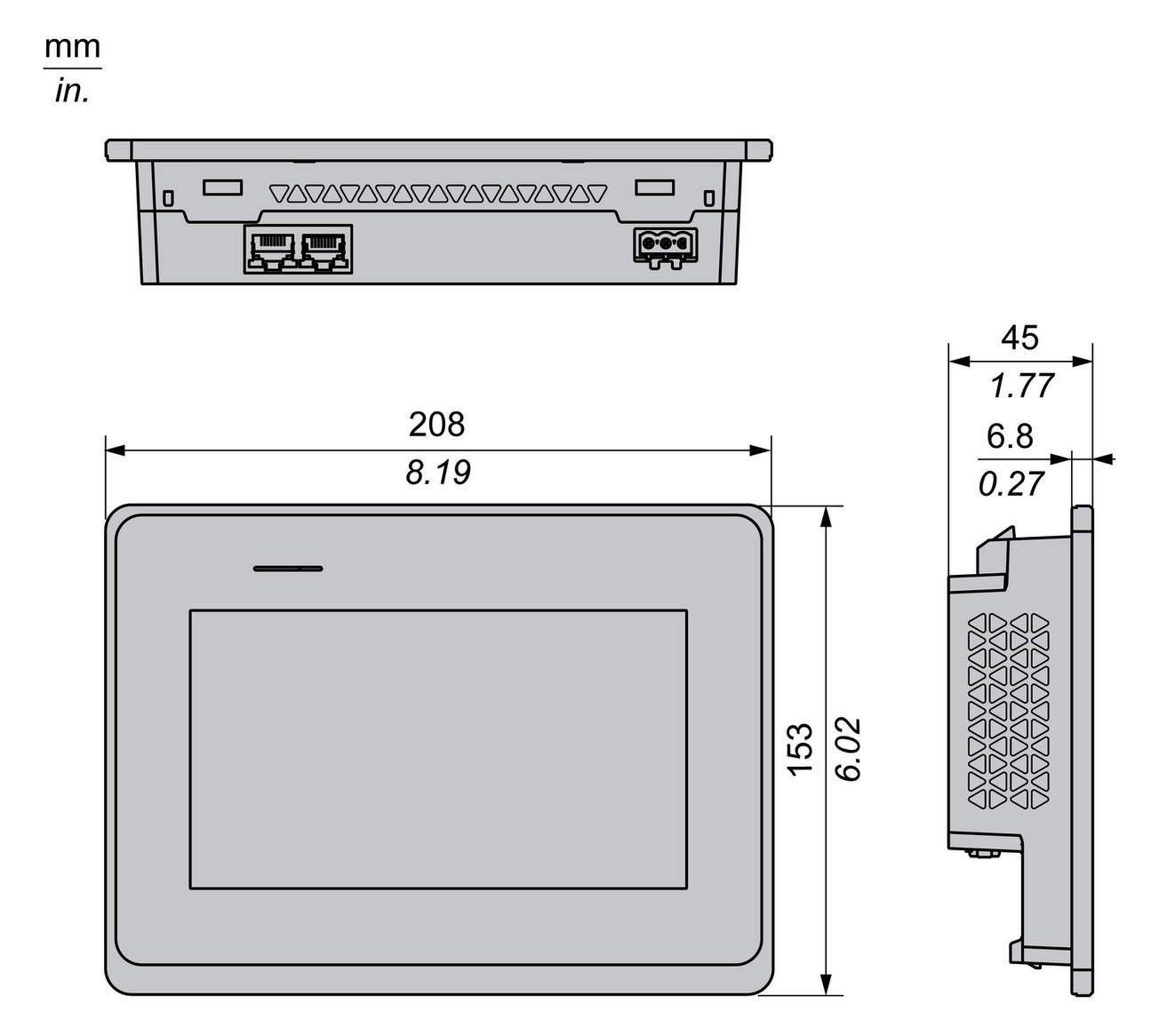

Das Basic Web-Panel STW6 ist ein Webbrowser-basiertes Standard Touch-Panel aus der Schneider Electric Harmony ST6-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen ein schnelles und einfaches Setup und der flexible und vielfältige Einsatz im Mittelpunkt. Das resistive Single-Touch Display in 7 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 800x480 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das Web Panel dient der Anzeige von Web Servern und Webvisualisierungen. Die Bedienoberfläche auf dem HMI basiert auf der CoDeSys Webvisualisierung. Durch die vielfältigen Schnittstellen (2 x Ethernet (switch Funtion für Daisy Chain), 1 x USB Typ A) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 208 mm (Breite) x 153 mm (Höhe) x 45 mm (Tiefe) bei einem Panel Cut-out von 190 mm x 135 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL
| Anzahl der Bildpunkte, horizontal | 800 |
|---|---|
| Anzahl der Bildpunkte, vertikal | 480 |
| Anzahl der Ebenen, Passwortschutz | 0 |
| Anzahl der Farben des Displays | 16000000 |
| Anzahl der Funktionstasten, programmierbar | 0 |
| Anzahl der Graustufen/Blaustufen des Displays | 16 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Anzahl der HW-Schnittstellen USB | 2 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der Online-Sprachen | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der Systemtasten | 0 |
| Anzahl der Tasten mit LED | 0 |
| Ausführung des Displays | TFT |
| Betriebstemperatur | 0 - 50 °C |
| Bildschirmdiagonale | 7 Zoll |
| Breite der Front | 208 mm |
| Einbautiefe | 45 mm |
| Höhe der Front | 153 mm |
| IO-Link Master | ja |
| Mit Druckausgabe | ja |
| Mit Farbdisplay | ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) | ja |
| Mit Meldungsanzeige | ja |
| Mit Rezepturen | ja |
| Mit SW-Schnittstellen | ja |
| Nutzbarer Projektspeicher/Anwenderspeicher | 1000000 kByte |
| Prozesswertdarstellung (Ausgabe) möglich | ja |
| Prozesswertvorgabe (Eingabe) möglich | ja |
| Schutzart (IP), frontseitig | IP65/IP67 |
| Schutzart (NEMA), frontseitig | 4X |
| Spannungsart der Versorgungsspannung | DC |
| Touch-Technologie | Resistiv-Touch |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung AC 60 Hz | 0 - 0 V |
| Versorgungsspannung DC | 24 - 24 V |
| Wand-/Direktmontage möglich | ja |
| Zusätzliche Softwarekomponenten, ladbar | ja |
Schneider Grafik-Panel Magelis m.Farbdisplay DC Mit Farbdisplay 24V 2HW/IE 1HW/RS485 TFT
Produktinformationen des Herstellers
Das Basic Web-Panel STW6 ist ein Webbrowser-basiertes Standard Touch-Panel aus der Schneider Electric Harmony ST6-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen ein schnelles und einfaches Setup und der flexible und vielfältige Einsatz im Mittelpunkt. Das resistive Single-Touch Display in 7 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 800x480 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das Web Panel dient der Anzeige von Web Servern und Webvisualisierungen. Die Bedienoberfläche auf dem HMI basiert auf der CoDeSys Webvisualisierung. Durch die vielfältigen Schnittstellen (2 x Ethernet (switch Funtion für Daisy Chain), 1 x USB Typ A) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 208 mm (Breite) x 153 mm (Höhe) x 45 mm (Tiefe) bei einem Panel Cut-out von 190 mm x 135 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL
| Artikelnummer | 3619208 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | HMISTW6400 |
| Werksnummer | HMISTW6400 |
| EAN | 3606489918088 |
| Zolltarifnummer | 85285900 |
| Lagerart | Beschaffungsware |
