Schneider TMH2GDB
Grafik-Panel DC 5V STN
| Anzahl der Bildpunkte, horizontal | 240 |
|---|---|
| Anzahl der Bildpunkte, vertikal | 160 |
| Anzahl der Ebenen, Passwortschutz | 1 |
| Anzahl der Farben des Displays | 0 |
| Anzahl der Funktionstasten, programmierbar | 4 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der Online-Sprachen | 6 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der Systemtasten | 6 |
| Anzahl der Tasten mit LED | 0 |
| Ausführung des Displays | STN |
| Betriebstemperatur | -15 - 50 °C |
| Bildschirmdiagonale | 2.75 Zoll |
| Breite der Front | 126 mm |
| Einbautiefe | 63 mm |
| Höhe der Front | 80 mm |
| Leistungsaufnahme | 1 W |
| Mit Meldesystem (inkl. Puffer und Quittierung) | ja |
| Mit Meldungsanzeige | ja |
| Mit SW-Schnittstellen | ja |
| Nutzbarer Projektspeicher/Anwenderspeicher | 0 kByte |
| Schutzart (IP), frontseitig | IP65 |
| Spannungsart der Versorgungsspannung | DC |
| Tragschienenmontage möglich | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung AC 60 Hz | 0 - 0 V |
| Versorgungsspannung DC | 5 - 5 V |
| Wand-/Direktmontage möglich | ja |
| Zusätzliche Softwarekomponenten, ladbar | ja |
Schneider Grafik-Panel DC 5V STN
Produktinformationen des Herstellers
Bedienterminal mit Display und Tasten für Modicon M221 SPS-Steuerungen. Einfaches HMI für Inbetriebnahme, Betrieb und Instandhaltung. Verwendung vorgefertigter und konfigurierbarer Seiten zum Anzeigen von Informationen, Setzen von Parametern sowie zum Senden von Befehlen an die Maschine. Verbindung über integrierte serielle Schnittstelle der Modicon M221 SPS-Steuerung. Die Spannungsversorgung erfolgt über die Steuerung. Anzeige und Bedienung erfolgt über ein beleuchtetes monochromes LCD Display (240 x 160 Pixel) und 10 integrierte Tasten (4 konfigurierbar). Programmierung und Konfiguration mittels kostenfreier Software EcoStruxure Machine Expert - Basic (Download über www.se.com). 10 Sprachen verfügbar: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Türkisch, einfaches Chinesisch und Japanisch. Anschluss über RJ45-Buchse. Umgebungstemperatur im Betrieb -15°C bis +50°C. Schutzart IP65 (Frontseite) / IP20 (Rückseite). Montage auf Schalttafel mittels 22mm Bohrung.
| Anzahl der Bildpunkte, horizontal | 240 |
|---|---|
| Anzahl der Bildpunkte, vertikal | 160 |
| Anzahl der Ebenen, Passwortschutz | 1 |
| Anzahl der Farben des Displays | 0 |
| Anzahl der Funktionstasten, programmierbar | 4 |
| Anzahl der Graustufen/Blaustufen des Displays | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der Online-Sprachen | 6 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der Systemtasten | 6 |
| Anzahl der Tasten mit LED | 0 |
| Ausführung des Displays | STN |
| Betriebstemperatur | -15 - 50 °C |
| Bildschirmdiagonale | 2.75 Zoll |
| Breite der Front | 126 mm |
| Einbautiefe | 63 mm |
| Höhe der Front | 80 mm |
| Leistungsaufnahme | 1 W |
| Mit Meldesystem (inkl. Puffer und Quittierung) | ja |
| Mit Meldungsanzeige | ja |
| Mit SW-Schnittstellen | ja |
| Nutzbarer Projektspeicher/Anwenderspeicher | 0 kByte |
| Schutzart (IP), frontseitig | IP65 |
| Spannungsart der Versorgungsspannung | DC |
| Tragschienenmontage möglich | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung AC 60 Hz | 0 - 0 V |
| Versorgungsspannung DC | 5 - 5 V |
| Wand-/Direktmontage möglich | ja |
| Zusätzliche Softwarekomponenten, ladbar | ja |
Schneider Grafik-Panel DC 5V STN
Produktinformationen des Herstellers
Bedienterminal mit Display und Tasten für Modicon M221 SPS-Steuerungen. Einfaches HMI für Inbetriebnahme, Betrieb und Instandhaltung. Verwendung vorgefertigter und konfigurierbarer Seiten zum Anzeigen von Informationen, Setzen von Parametern sowie zum Senden von Befehlen an die Maschine. Verbindung über integrierte serielle Schnittstelle der Modicon M221 SPS-Steuerung. Die Spannungsversorgung erfolgt über die Steuerung. Anzeige und Bedienung erfolgt über ein beleuchtetes monochromes LCD Display (240 x 160 Pixel) und 10 integrierte Tasten (4 konfigurierbar). Programmierung und Konfiguration mittels kostenfreier Software EcoStruxure Machine Expert - Basic (Download über www.se.com). 10 Sprachen verfügbar: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Türkisch, einfaches Chinesisch und Japanisch. Anschluss über RJ45-Buchse. Umgebungstemperatur im Betrieb -15°C bis +50°C. Schutzart IP65 (Frontseite) / IP20 (Rückseite). Montage auf Schalttafel mittels 22mm Bohrung.
| Artikelnummer | 8673226 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | TMH2GDB |
| Werksnummer | TMH2GDB |
| EAN | 3606480752216 |
| Zolltarifnummer | 85389099 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

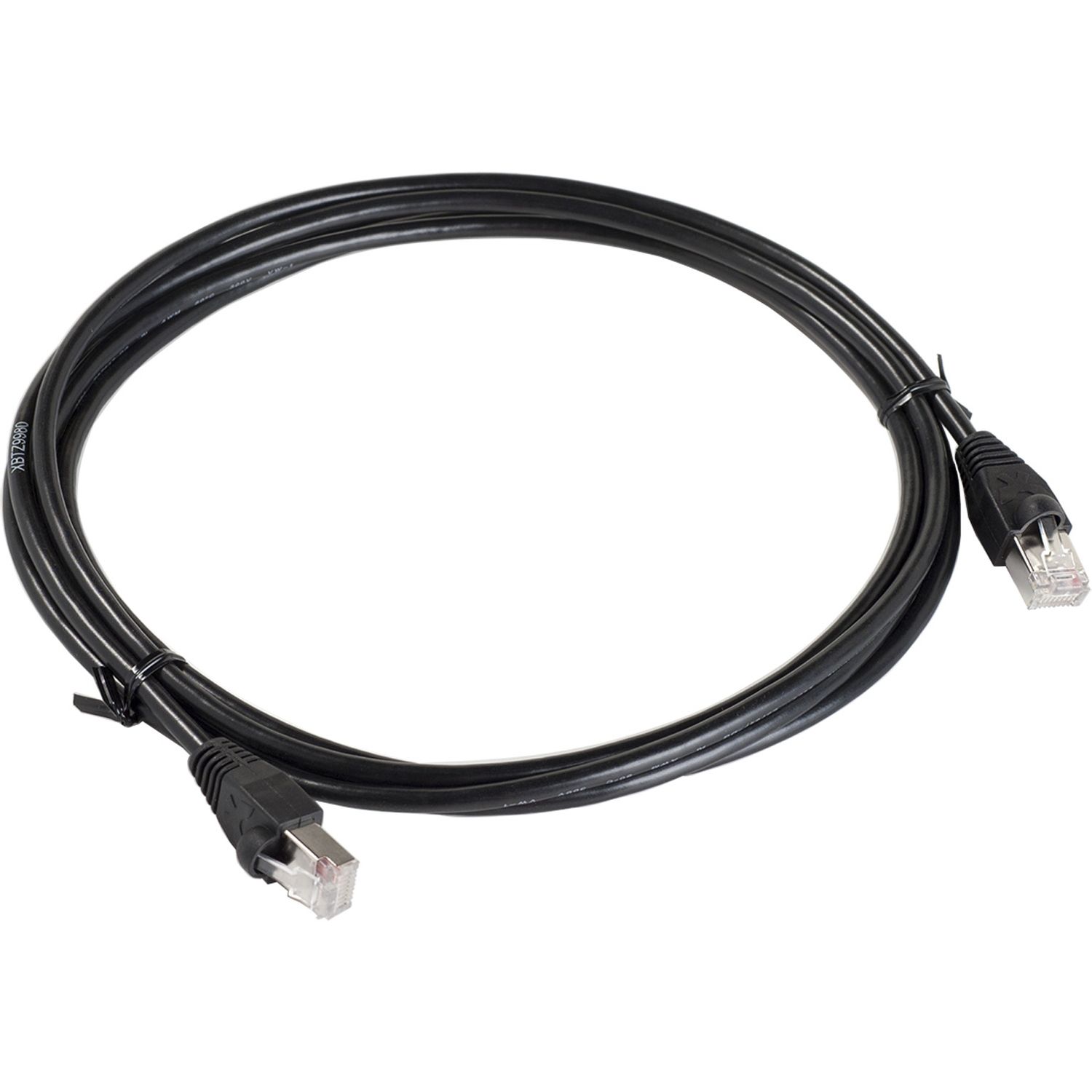

XBTZ9980
