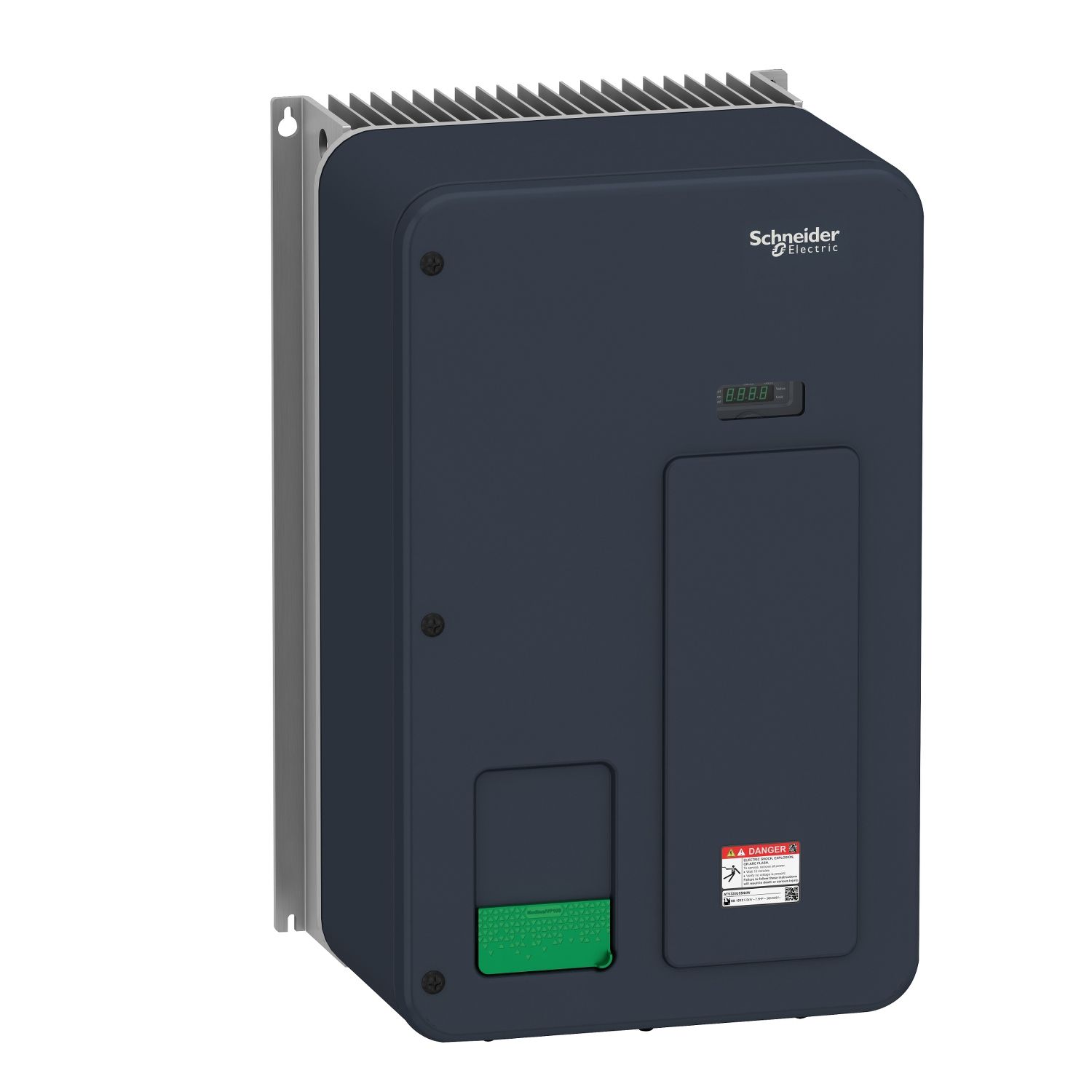

Schneider ATV320U55N4W
Frequenzumrichter lin=6kW 380-500V E3ph A3ph 599Hz 50/60Hz IP20 5%F 10%V
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 3 |
| Anzahl der digitalen Eingänge | 7 |
| Ausgangsphasenzahl | 3 |
| Breite | 320 mm |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 521 mm |
| Max. Ausgangsfrequenz | 599 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 6 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Mit Bedienelement | ja |
| Mit PC-Anschluss | ja |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 380 - 500 V |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 4X |
| Tiefe | 300 mm |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Schneider Frequenzumrichter lin=6kW 380-500V E3ph A3ph 599Hz 50/60Hz IP20 5%F 10%V
Produktinformationen des Herstellers

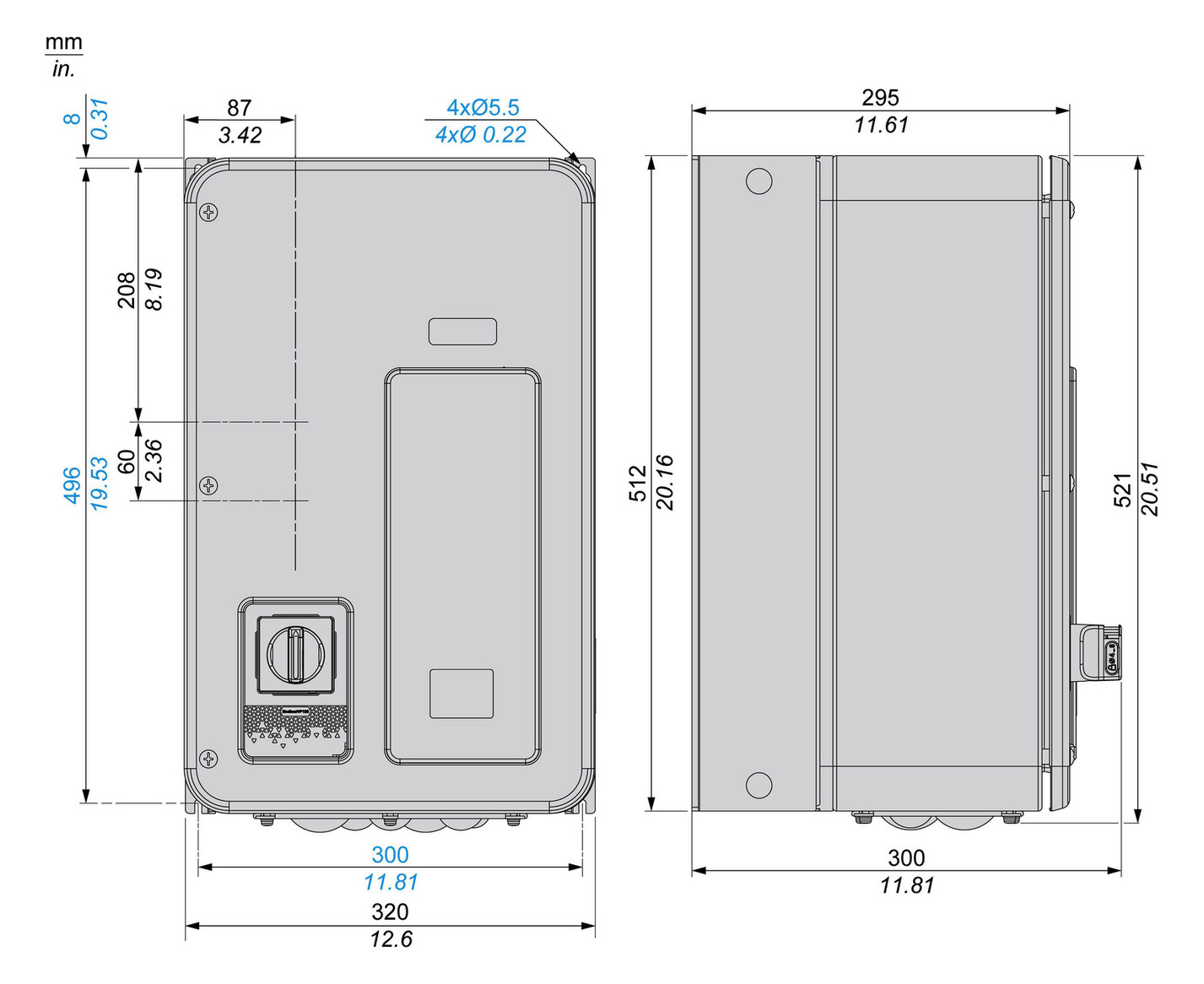

ATV320 IP66 / 3Ph / 380V ohne Hauptschalter. Abmessungen 320 x 512 x 300 mm, Leistung KW 5,5 kW. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 3 |
| Anzahl der digitalen Eingänge | 7 |
| Ausgangsphasenzahl | 3 |
| Breite | 320 mm |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 521 mm |
| Max. Ausgangsfrequenz | 599 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 6 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Mit Bedienelement | ja |
| Mit PC-Anschluss | ja |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 380 - 500 V |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 4X |
| Tiefe | 300 mm |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Schneider Frequenzumrichter lin=6kW 380-500V E3ph A3ph 599Hz 50/60Hz IP20 5%F 10%V
Produktinformationen des Herstellers
ATV320 IP66 / 3Ph / 380V ohne Hauptschalter. Abmessungen 320 x 512 x 300 mm, Leistung KW 5,5 kW. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul
| Artikelnummer | 4607467 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | ATV320U55N4W |
| Werksnummer | ATV320U55N4W |
| EAN | 3606489548544 |
| Zolltarifnummer | 85044084 |
| Lagerart | Beschaffungsware |
