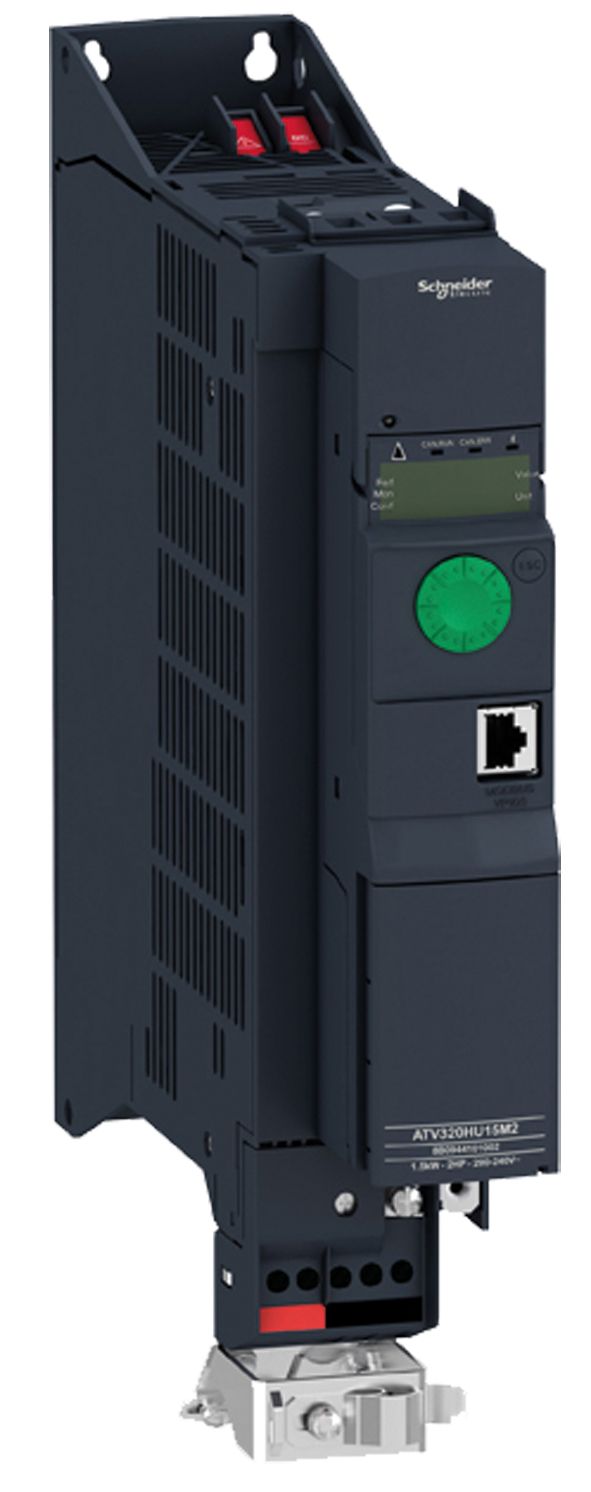

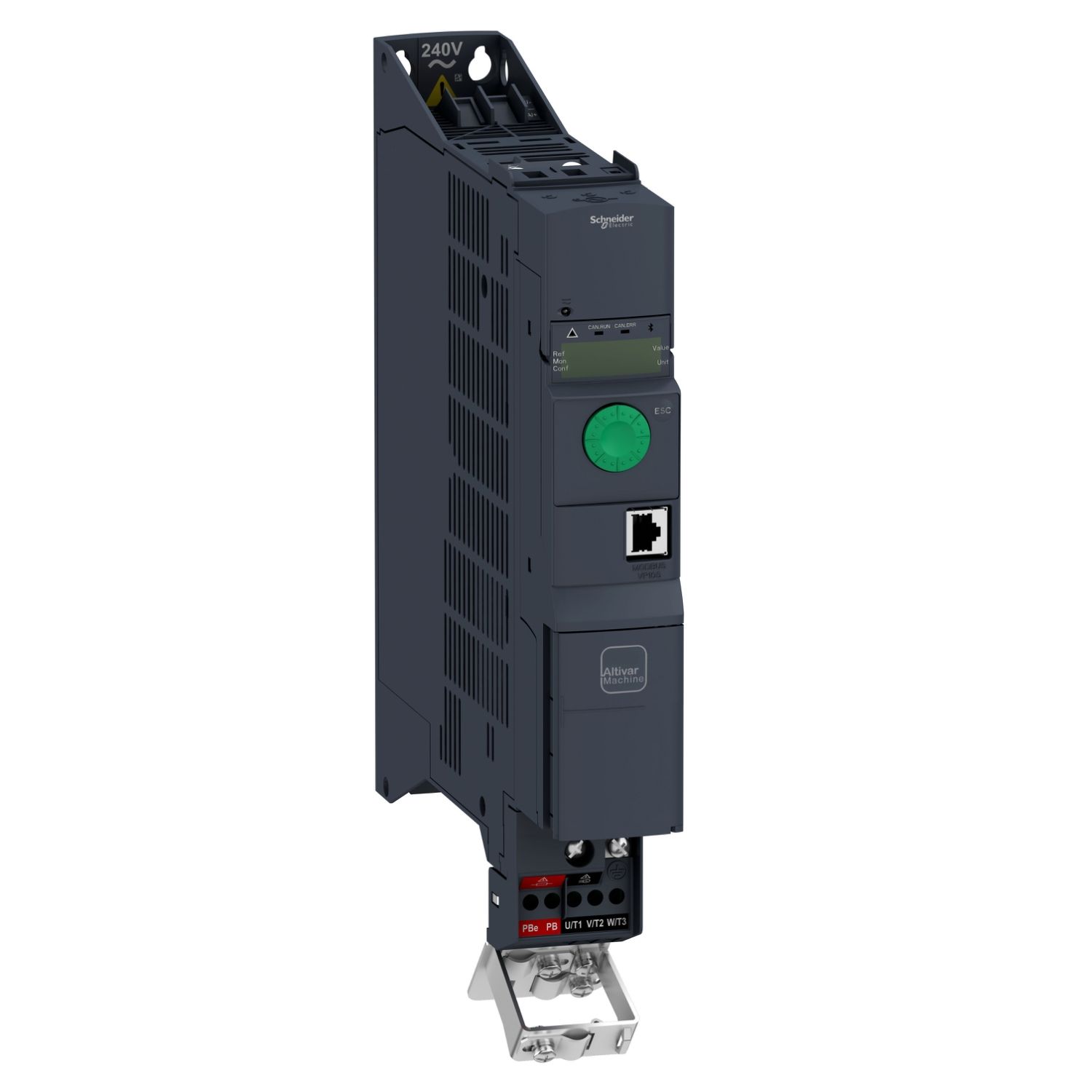

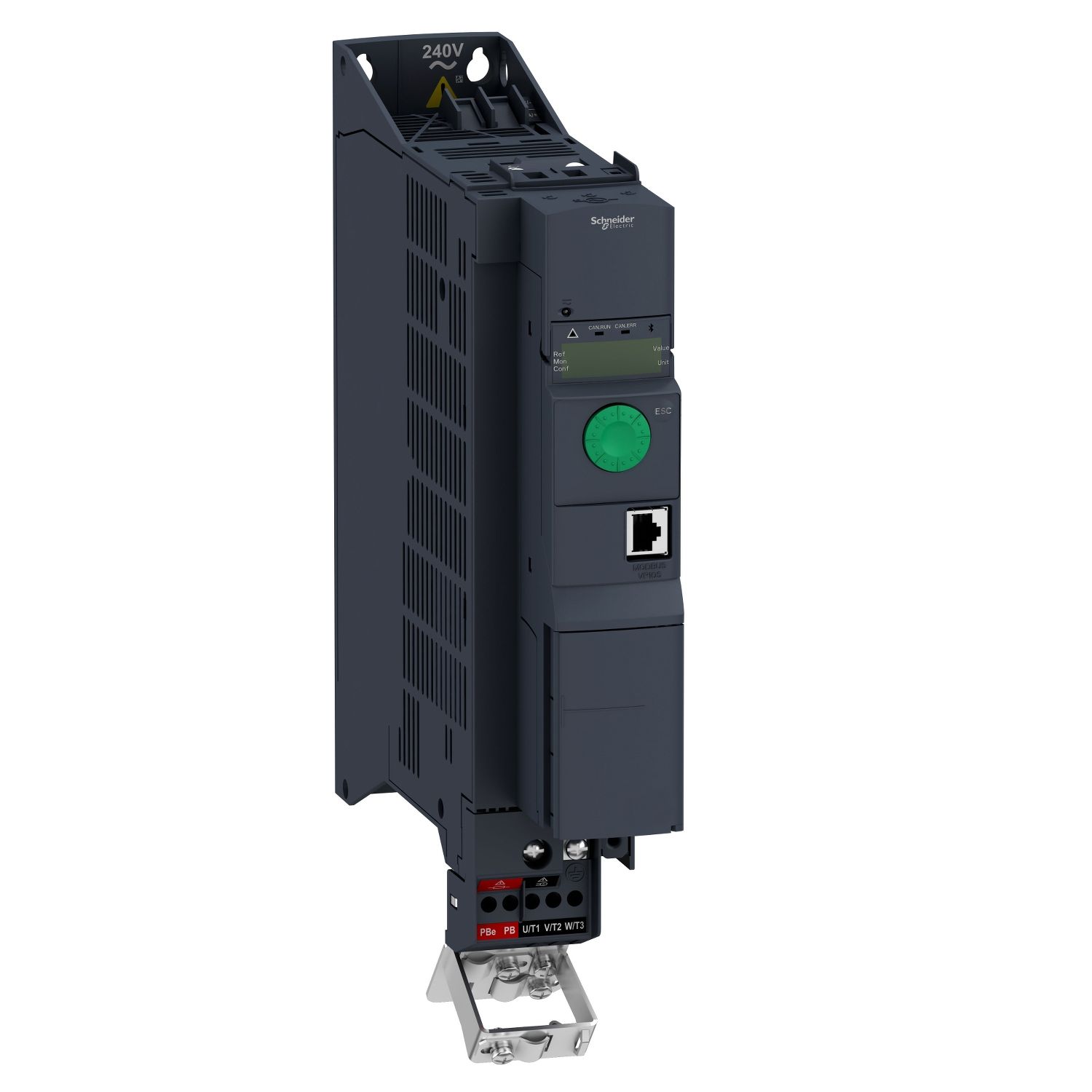

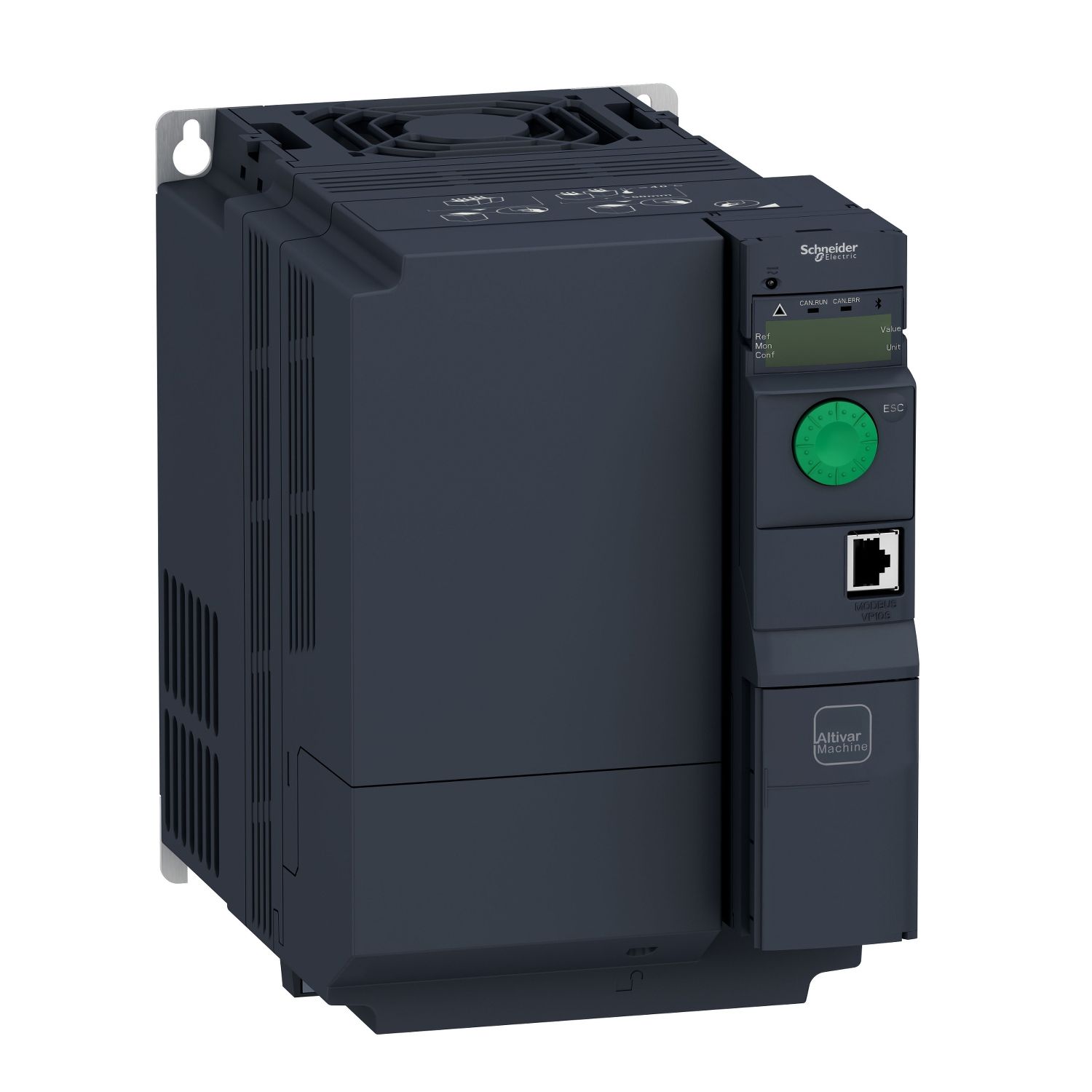

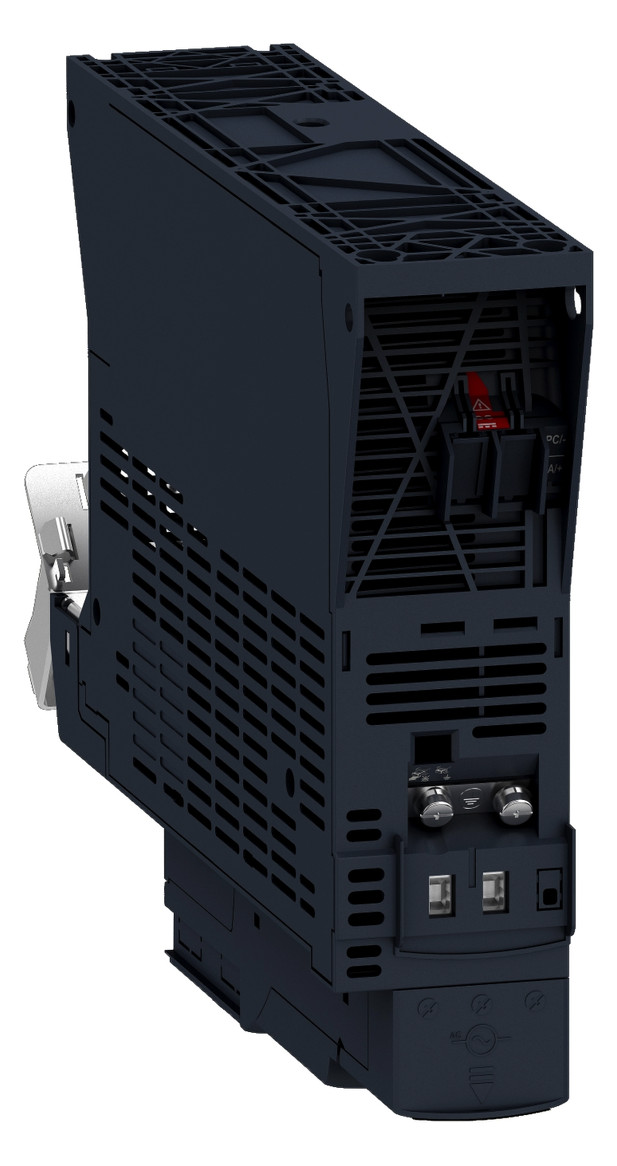

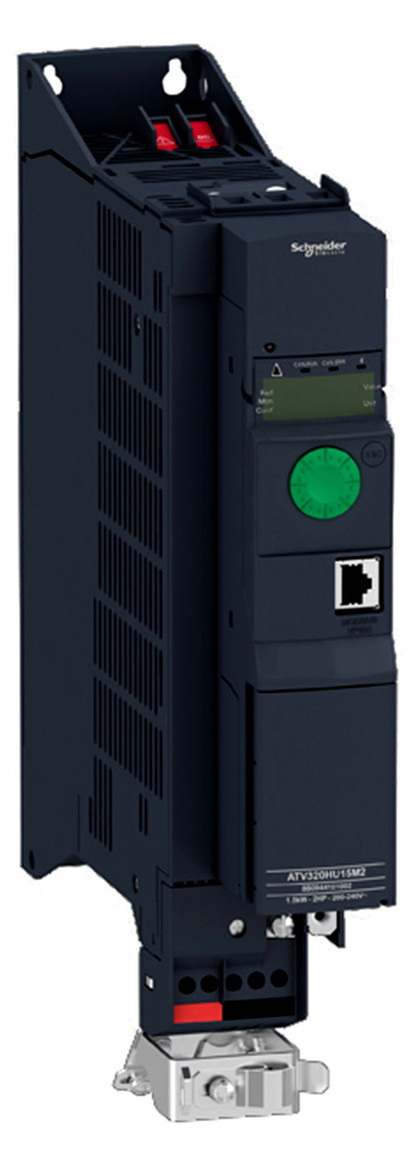

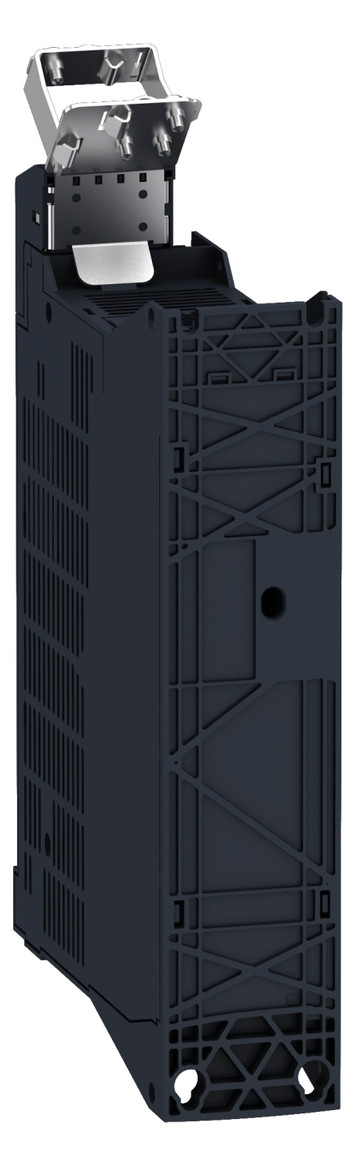

Schneider ATV320U22M2B
Frequenzumrichter lin=2,2 200-240V E1ph A3ph 599Hz 50/60Hz IP20 5%F 10%V
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 2 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 6 |
| Ausgangsphasenzahl | 3 |
| Breite | 60 mm |
| Eingangsphasenzahl | 1 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 325 mm |
| Max. Ausgangsfrequenz | 599 Hz |
| Max. Ausgangsspannung | 240 V |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 2.2 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Mit Bedienelement | ja |
| Nennausgangsstrom I2N | 11 A |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 200 - 240 V |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP20 |
| Tiefe | 245 mm |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET CBA | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Schneider Frequenzumrichter lin=2,2 200-240V E1ph A3ph 599Hz 50/60Hz IP20 5%F 10%V
Produktinformationen des Herstellers

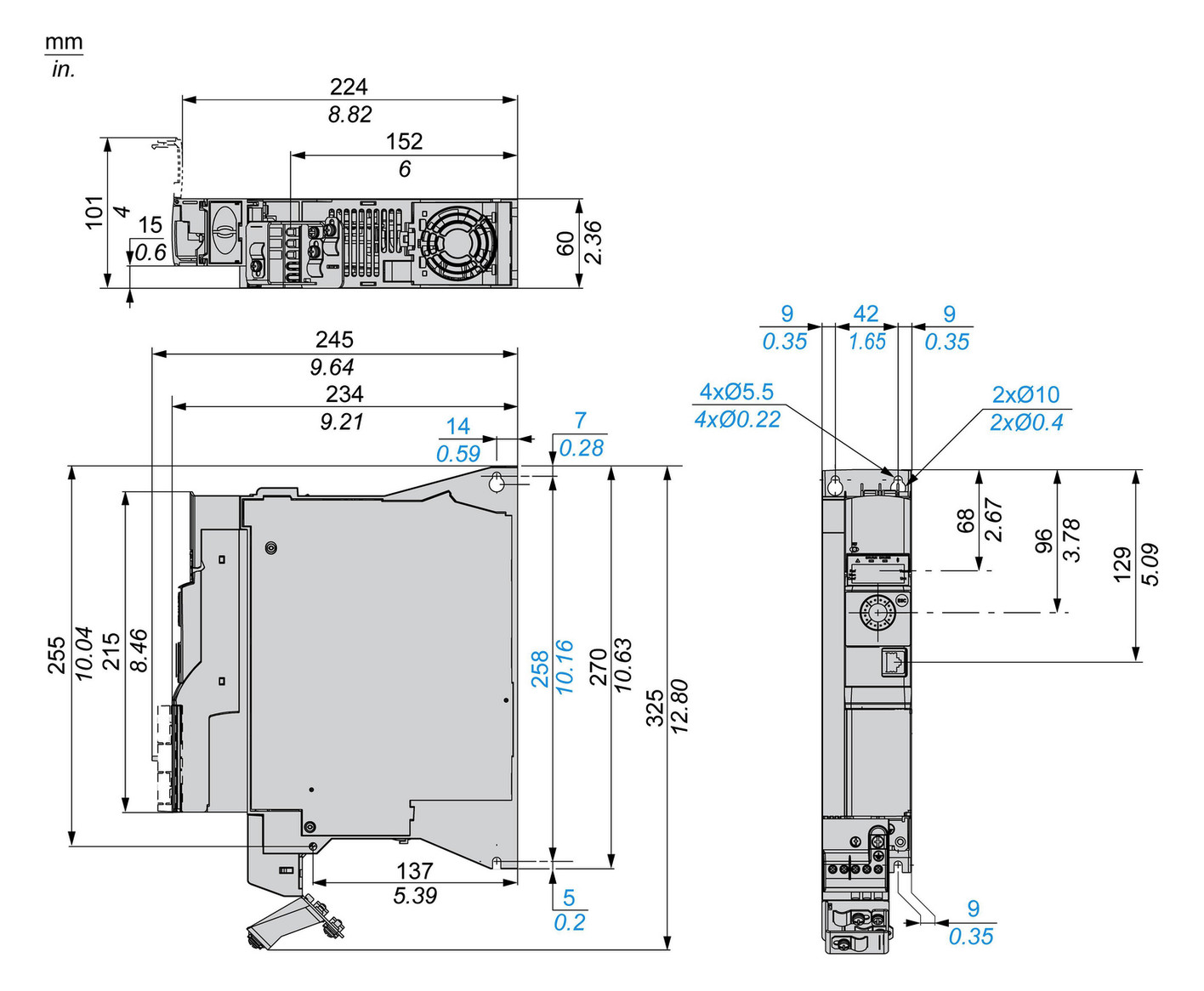

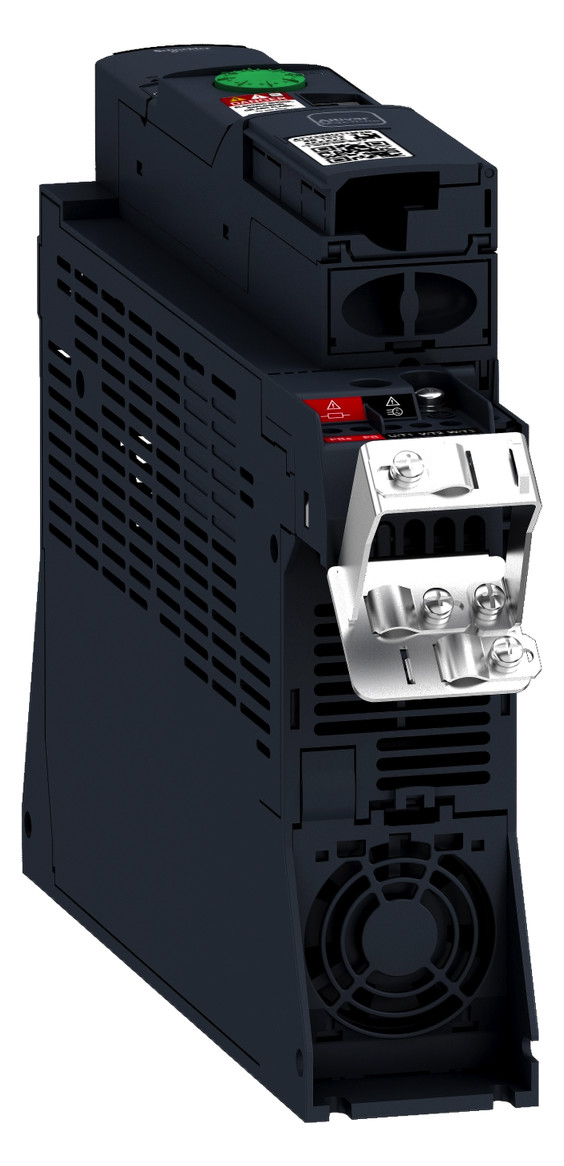

Frequenzumrichter ATV320, Buch. Abmessungen 60 x 325 x 245 mm, Leistung KW 2,2 kW. Versorgungsspannung 1-phasig, 200-240 V 50/60 Hz mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 2 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 1 |
| Anzahl der digitalen Eingänge | 6 |
| Ausgangsphasenzahl | 3 |
| Breite | 60 mm |
| Eingangsphasenzahl | 1 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 325 mm |
| Max. Ausgangsfrequenz | 599 Hz |
| Max. Ausgangsspannung | 240 V |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 2.2 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Mit Bedienelement | ja |
| Nennausgangsstrom I2N | 11 A |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 200 - 240 V |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Schutzart (IP) | IP20 |
| Tiefe | 245 mm |
| Unterstützt Protokoll für CAN | ja |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET CBA | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
Schneider Frequenzumrichter lin=2,2 200-240V E1ph A3ph 599Hz 50/60Hz IP20 5%F 10%V
Produktinformationen des Herstellers
Frequenzumrichter ATV320, Buch. Abmessungen 60 x 325 x 245 mm, Leistung KW 2,2 kW. Versorgungsspannung 1-phasig, 200-240 V 50/60 Hz mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul
| Artikel | Aktionen |
|---|
| Artikelnummer | 2972507 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | ATV320U22M2B |
| Werksnummer | ATV320U22M2B |
| EAN | 3606480966378 |
| Zolltarifnummer | 85044084 |
| Lagerart | Beschaffungsware |
