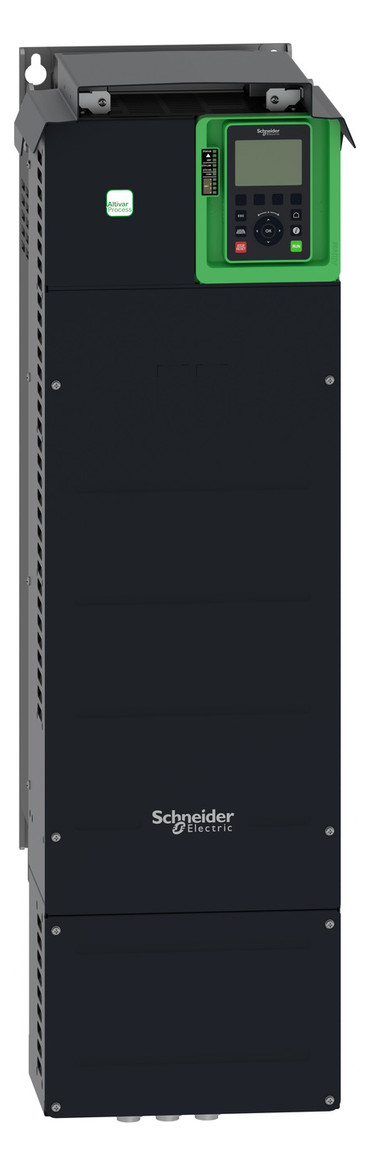

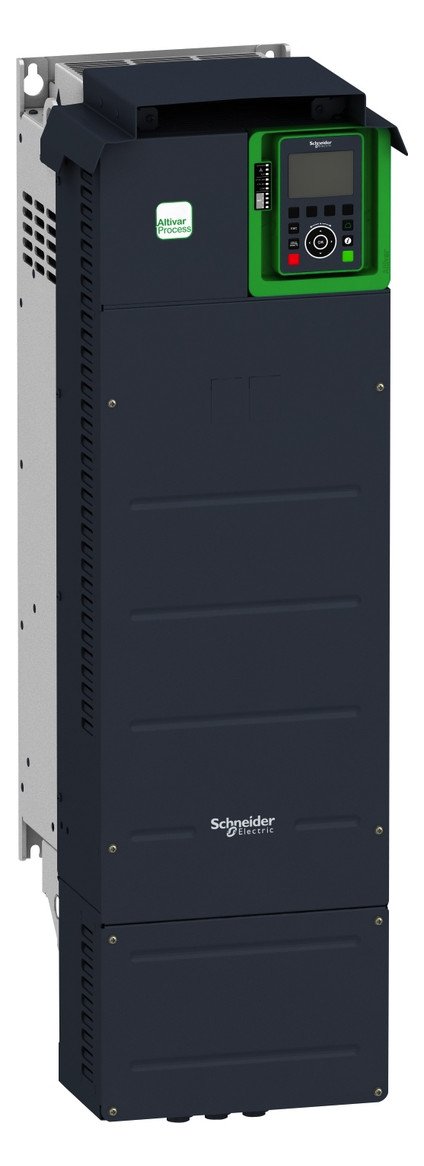

Schneider ATV630D45M3
Frequenzumrichter ALTIVAR 200-240V E3ph A3ph 500Hz 50/60Hz IP21 5%F 15%V
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 2 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 0 |
| Anzahl der digitalen Eingänge | 6 |
| Ausgangsphasenzahl | 3 |
| Breite | 290 mm |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 922 mm |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. Ausgangsspannung | 240 V |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Mit Bedienelement | ja |
| Nennausgangsstrom I2N | 176 A |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 200 - 240 V |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 15 % |
| Schutzart (IP) | IP21 |
| Tiefe | 323 mm |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für TCP/IP | ja |

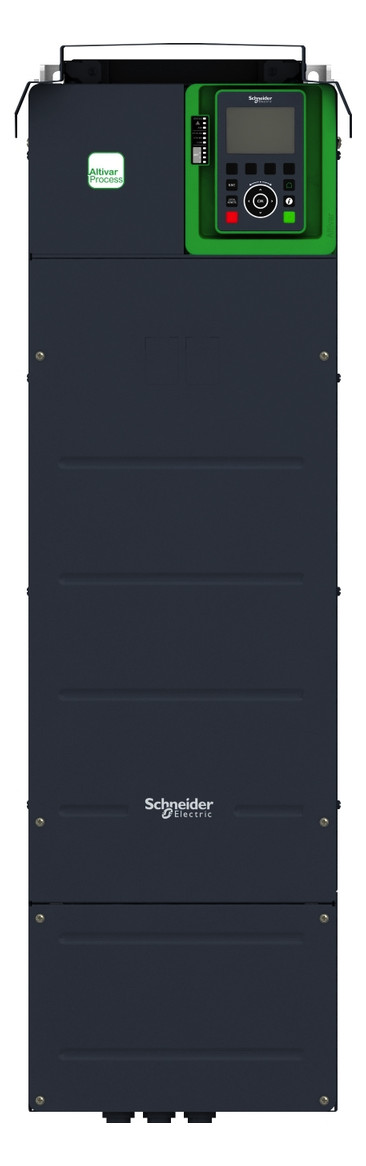

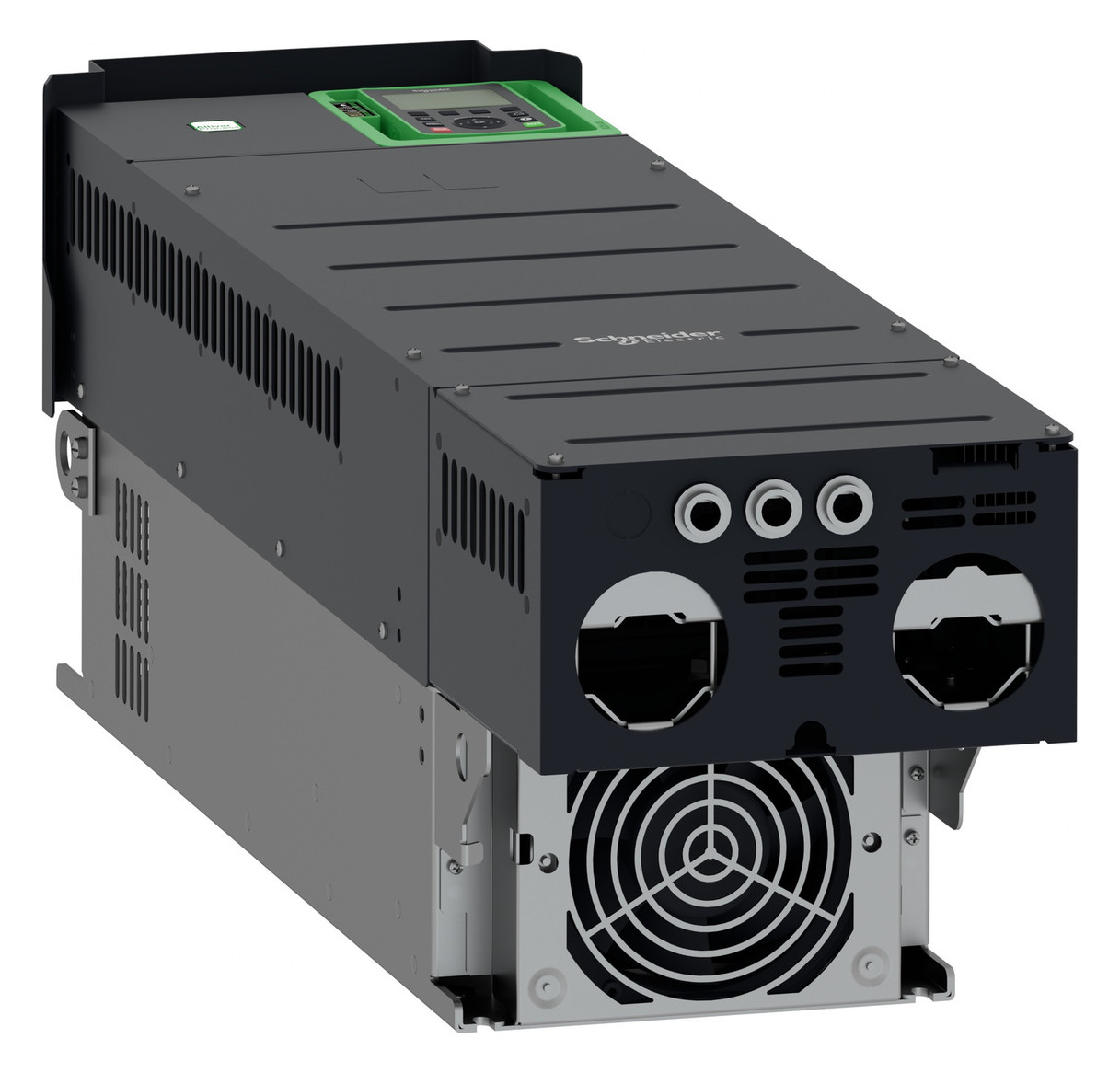

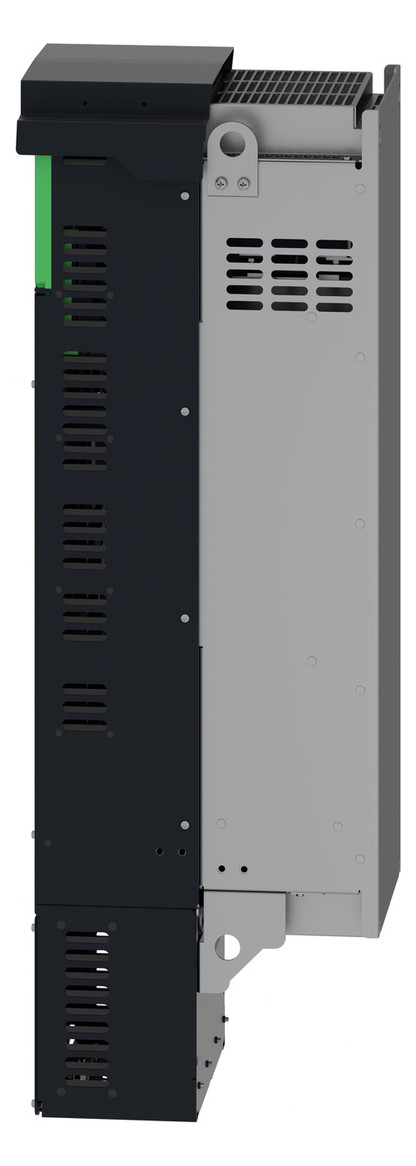

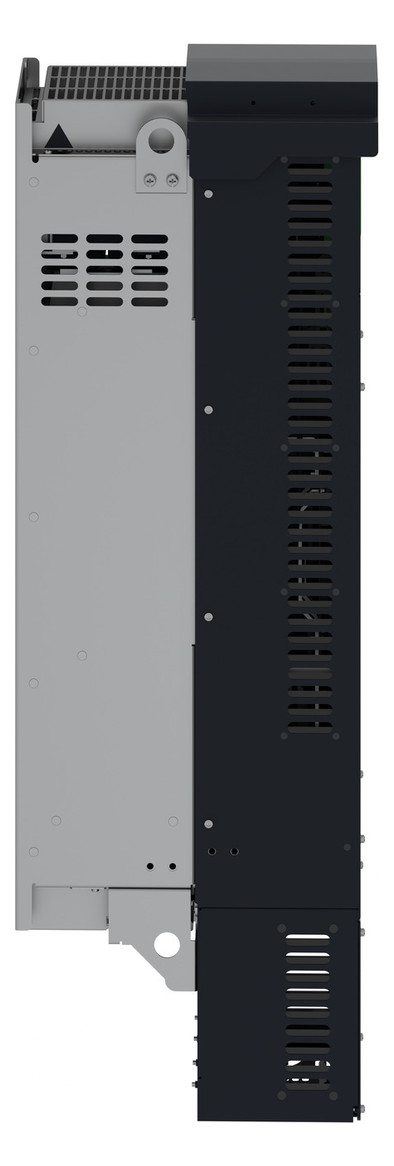

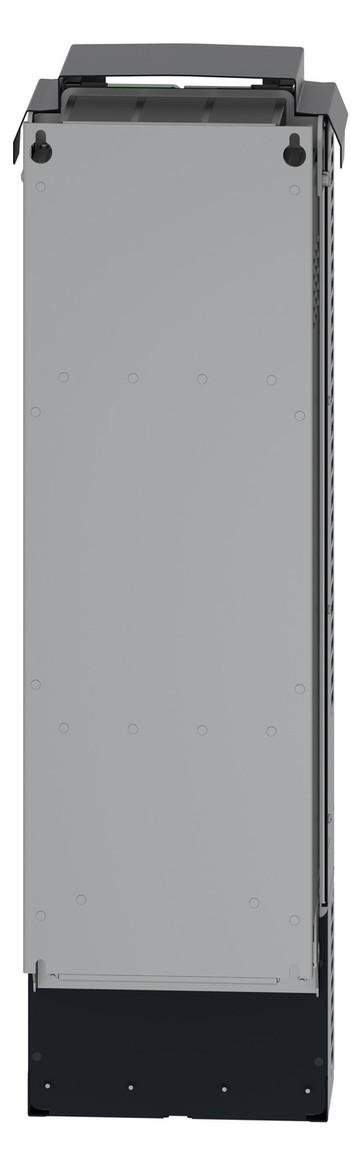

Schneider Frequenzumrichter ALTIVAR 200-240V E3ph A3ph 500Hz 50/60Hz IP21 5%F 15%V
Produktinformationen des Herstellers

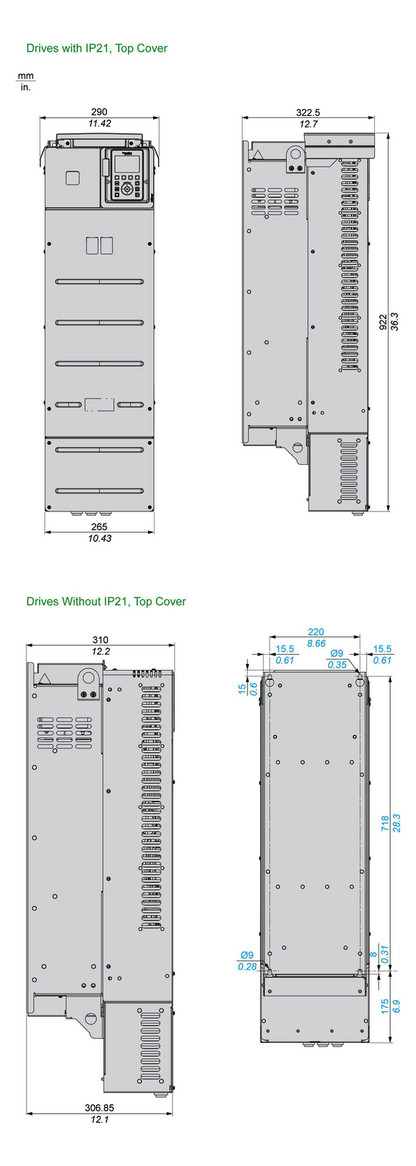

Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV630, 60 HP, 200-240V, IP21. Abmessungen 290 x 922 x 323 mm, Leistung KW 45 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen,
| 4-Quadrantenbetrieb möglich | ja |
|---|---|
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 2 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 0 |
| Anzahl der digitalen Eingänge | 6 |
| Ausgangsphasenzahl | 3 |
| Breite | 290 mm |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Höhe | 922 mm |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. Ausgangsspannung | 240 V |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 0 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 0 kW |
| Mit Bedienelement | ja |
| Nennausgangsstrom I2N | 176 A |
| Netzfrequenz | 50/60 Hz |
| Netzspannung | 200 - 240 V |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 15 % |
| Schutzart (IP) | IP21 |
| Tiefe | 323 mm |
| Unterstützt Protokoll für DeviceNet | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für Modbus | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Unterstützt Protokoll für TCP/IP | ja |
Schneider Frequenzumrichter ALTIVAR 200-240V E3ph A3ph 500Hz 50/60Hz IP21 5%F 15%V
Produktinformationen des Herstellers
Altivar 600 Prozess Frequenzumrichter - Umrichter zum Betrieb und Schutz von Pumpen. Frequenzumrichter ATV630, 60 HP, 200-240V, IP21. Abmessungen 290 x 922 x 323 mm, Leistung KW 45 kW. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 110% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off)) SIL3. Anzahl der integrierten E/A Analoge Eingänge 3. Analoge Ausgänge 2. Digital Eingänge 8. Relaisausgänge 3. Integrierte Kommunikation Modbus/TCP, serielle Modbus-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten, (EtherNet/IP und Modbus/TCP mit zwei Ports, CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen,
| Artikelnummer | 8729098 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | ATV630D45M3 |
| Werksnummer | ATV630D45M3 |
| EAN | 3606480701535 |
| Zolltarifnummer | 85044084 |
| Lagerart | Beschaffungsware |
Kunden kauften auch
VW3A3203
Analog/digital I/O-Modul 2Eing/analog 6Eing/digi 2Ausg/digi Federzugans
Analog/digital I/O-Modul 2Eing/analog 6Eing/digi 2Ausg/digi Federzugans
Artikelnummer
8673269
K.-Art.-Nr.
VW3A5306

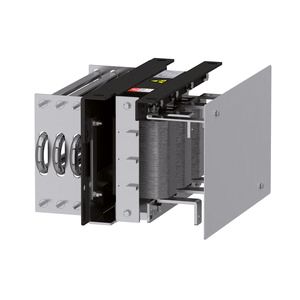

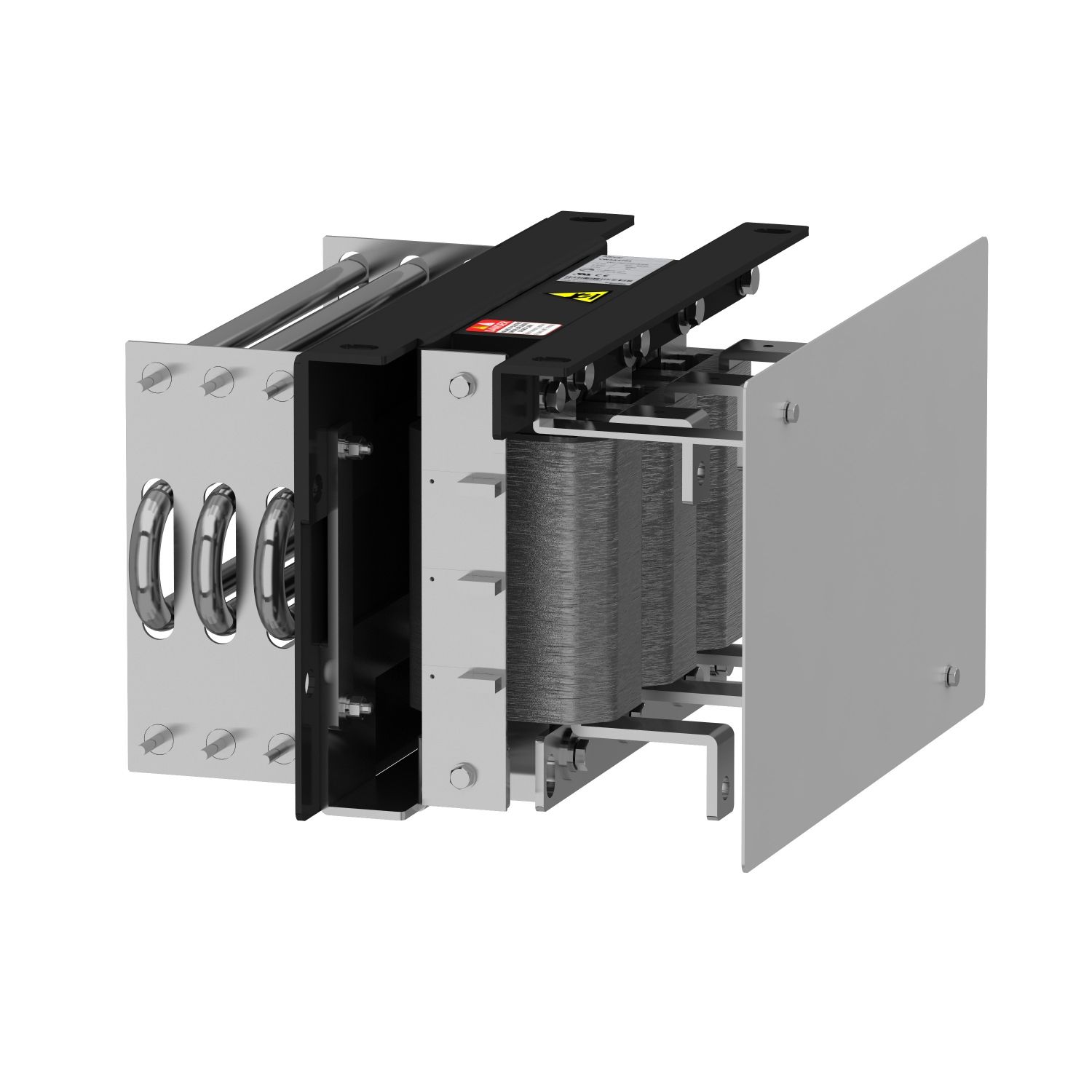

Netzfilter 3p 100Hz 480V 100Hz 480V IP00 2,5khz Geeignet als du/dt-Filter 180A
Netzfilter 3p 100Hz 480V 100Hz 480V IP00 2,5khz Geeignet als du/dt-Filter 180A
Artikelnummer
8673370
K.-Art.-Nr.
VW3A5406

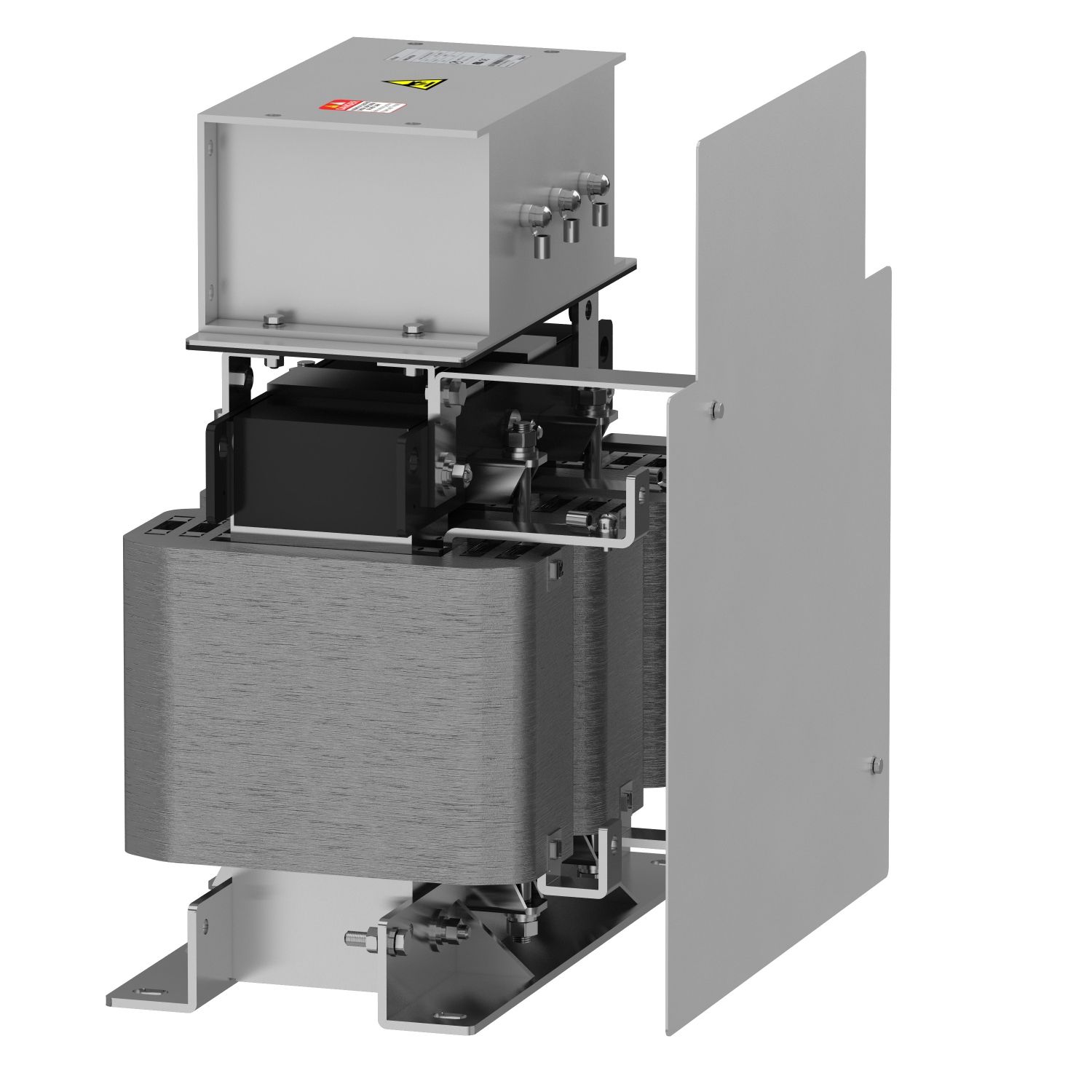

Netzfilter 3p 100Hz 480V 100Hz 480V IP00 8khz Geeignet als Sinus-Filter 180A
