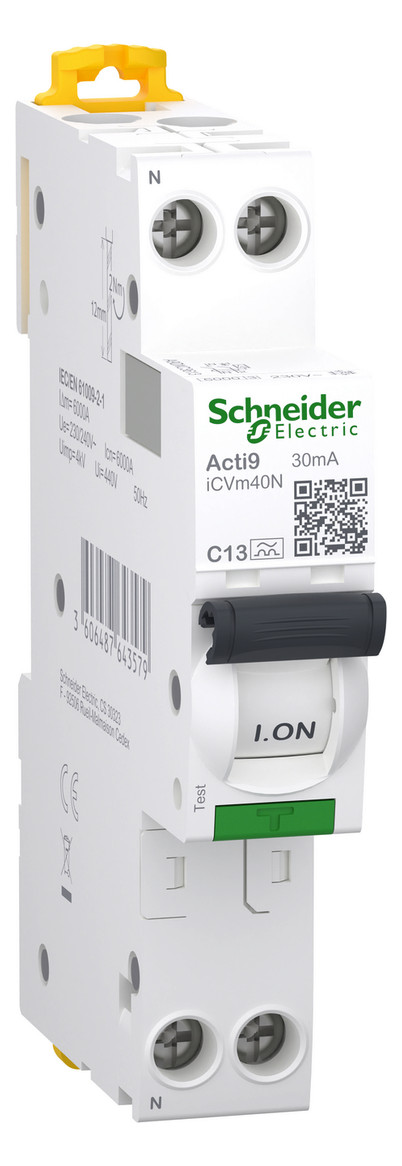

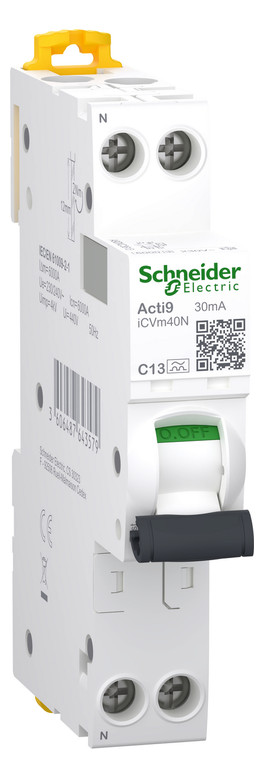

Schneider A9DXC3613
FI/LS-Schutzschalter C13 1p+N 0,03A A 6kA 1TE 1p 230V
| Abschaltcharakteristik | unverzögert |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 10 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Bemessungsspannung | 230 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 13 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 44 mm |
| Energiebegrenzungsklasse | 3 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 Hz |
| Mit Verriegelungsvorrichtung | ja |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 kA |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Verlustleistung | 2.59 W |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
Schneider FI/LS-Schutzschalter C13 1p+N 0,03A A 6kA 1TE 1p 230V
Produktinformationen des Herstellers
Optimaler Fehlerstromschutz für Personen und Anlagen mit unserem neuen kompakten Acti9 Typ A FI-LS 1P+N 13A von Schneider Electric. Eingesetzt wird dieser kompakte FILS 1TE (18mm) bei einer Netzfrequenz von 50Hz und einer Betriebsspannung von 230V AC. C, mit einem Kurzschlussvermögen von 6kA bei 230V AC nach EN/IEC 61009-2-1 Standard. Nennfehlerstrom 30 mA, Typ A, Löst bei AC-Fehlerströmen aus und geht nicht in die Sättigung bis 6mA DC-Fehlerströme. Einsetzbar bei einer Betriebstemperatur von -25°C bis 60°C. VisiTrip-Anzeige, die Fehlerauslösung wird von einer roten, mechanischen Anzeige an der Vorderseite angezeigt. VisiSafe-Anzeige Positive Verbindungsanzeige, Trennereigenschaften gemäß IEC/EN 60947-3. Die grüne Anzeige undefinedOFF wird nur freigegeben, wenn die Kontakte vollständig geöffnet sind, so wird eine gefahrlose Wartung gewährleistet. Die Prüftaste ist mit einem undefinedT markiert. Beim drücken dieser Taste kann die Funktionalität des Schutzgerätes getestet werden. Die Acti9 FILS Serie bietet den bestmöglichen Schutz im
| Abschaltcharakteristik | unverzögert |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 10 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Bemessungsspannung | 230 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 13 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 44 mm |
| Energiebegrenzungsklasse | 3 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 Hz |
| Mit Verriegelungsvorrichtung | ja |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 0.25 kA |
| Umgebungstemperatur während des Betriebs | -25 - 60 °C |
| Verlustleistung | 2.59 W |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
Schneider FI/LS-Schutzschalter C13 1p+N 0,03A A 6kA 1TE 1p 230V
Produktinformationen des Herstellers
Optimaler Fehlerstromschutz für Personen und Anlagen mit unserem neuen kompakten Acti9 Typ A FI-LS 1P+N 13A von Schneider Electric. Eingesetzt wird dieser kompakte FILS 1TE (18mm) bei einer Netzfrequenz von 50Hz und einer Betriebsspannung von 230V AC. C, mit einem Kurzschlussvermögen von 6kA bei 230V AC nach EN/IEC 61009-2-1 Standard. Nennfehlerstrom 30 mA, Typ A, Löst bei AC-Fehlerströmen aus und geht nicht in die Sättigung bis 6mA DC-Fehlerströme. Einsetzbar bei einer Betriebstemperatur von -25°C bis 60°C. VisiTrip-Anzeige, die Fehlerauslösung wird von einer roten, mechanischen Anzeige an der Vorderseite angezeigt. VisiSafe-Anzeige Positive Verbindungsanzeige, Trennereigenschaften gemäß IEC/EN 60947-3. Die grüne Anzeige undefinedOFF wird nur freigegeben, wenn die Kontakte vollständig geöffnet sind, so wird eine gefahrlose Wartung gewährleistet. Die Prüftaste ist mit einem undefinedT markiert. Beim drücken dieser Taste kann die Funktionalität des Schutzgerätes getestet werden. Die Acti9 FILS Serie bietet den bestmöglichen Schutz im
| Artikelnummer | 6753946 |
|---|---|
| Hersteller | Schneider |
| Originalbezeichnung | A9DXC3613 |
| Werksnummer | A9DXC3613 |
| EAN | 3606487643579 |
| Lagerart | Beschaffungsware |
