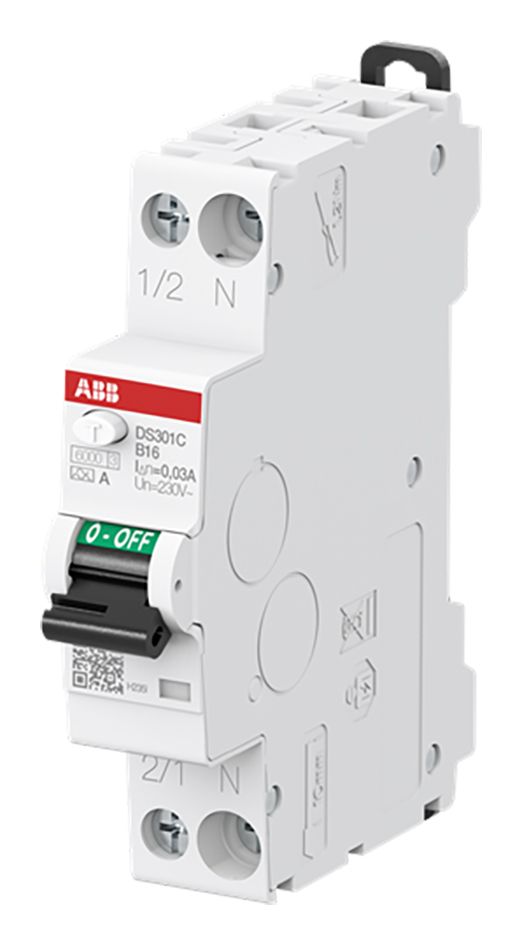

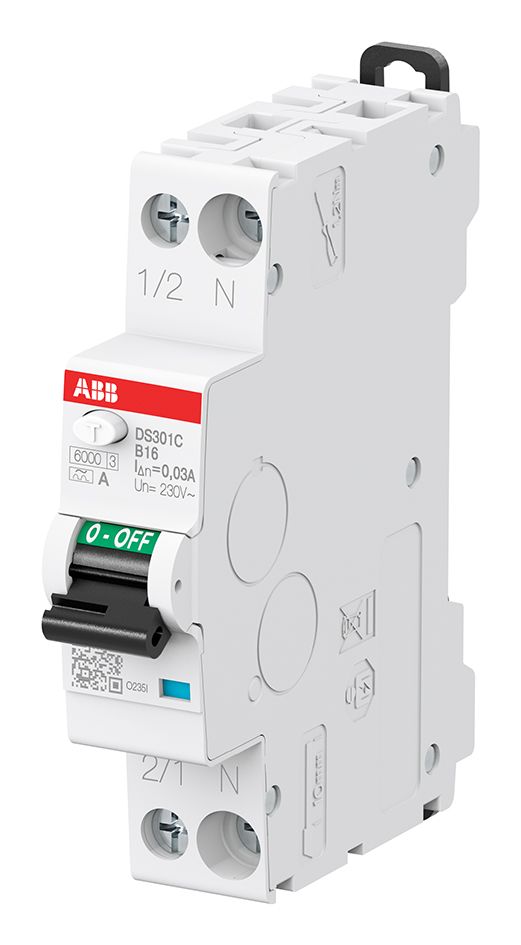

ABB DS301CB16A30
FI/LS-Schutzschalter B16 DS301C 1p+N 1TE 0,03A A 6kA 240V
| Abschaltcharakteristik | unverzögert |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 10 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Bemessungsspannung | 240 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 17.6 mm |
| Energiebegrenzungsklasse | 3 |
| Fehlerstrom-Typ | A |
| Frequenz | 50/60 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
ABB FI/LS-Schutzschalter B16 DS301C 1p+N 1TE 0,03A A 6kA 240V
Produktinformationen des Herstellers
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA, 100 mA oder 300 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C A Typ A
| Abschaltcharakteristik | unverzögert |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 10 mm² |
| Anzahl der abgesicherten Pole | 1 |
| Auslösecharakteristik | B |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Bemessungsspannung | 240 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 17.6 mm |
| Energiebegrenzungsklasse | 3 |
| Fehlerstrom-Typ | A |
| Frequenz | 50/60 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
ABB FI/LS-Schutzschalter B16 DS301C 1p+N 1TE 0,03A A 6kA 240V
Produktinformationen des Herstellers
FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das kompakte Design der DS301C FI/LS ist optimal für den Einsatz in Energieverteilungen geeignet, in denen wenig Platz zur Verfügung steht. Die Baureihe ist mit 30 mA, 100 mA oder 300 mA Differenzfehlerstrom und einer B oder C Auslösecharakteristik. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. RCBO DS301C A Typ A
| Artikel | Aktionen |
|---|
| Artikelnummer | 3684613 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | DS301CB16A30 |
| Werksnummer | 2CSR255163R1165 |
| EAN | 8012542359852 |
| Lagerart | Lagerware |
Kunden kauften auch
PSC1/24/10N

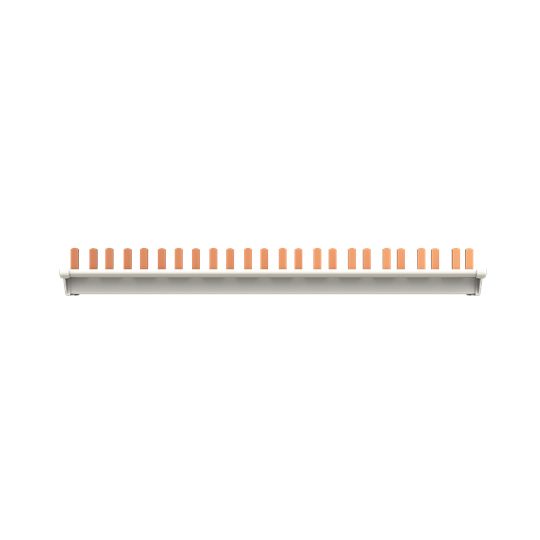

Phasenschiene 2+N 218mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Phasenschiene 2+N 218mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Artikelnummer
3229990
K.-Art.-Nr.
PSC3/24/10N
Phasenschiene 3+N 218mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Phasenschiene 3+N 218mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
Artikelnummer
3229992
K.-Art.-Nr.
PSC1/114/10N

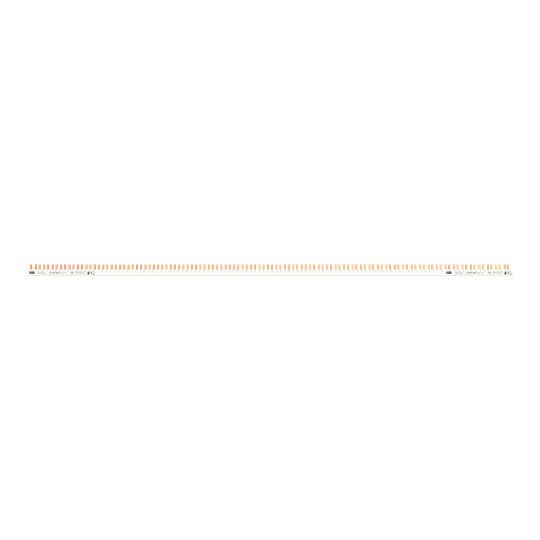

Phasenschiene 2+N 1070mm 10qmm 63A Stift Isoliert f.Gerät_m.N-Leiter
