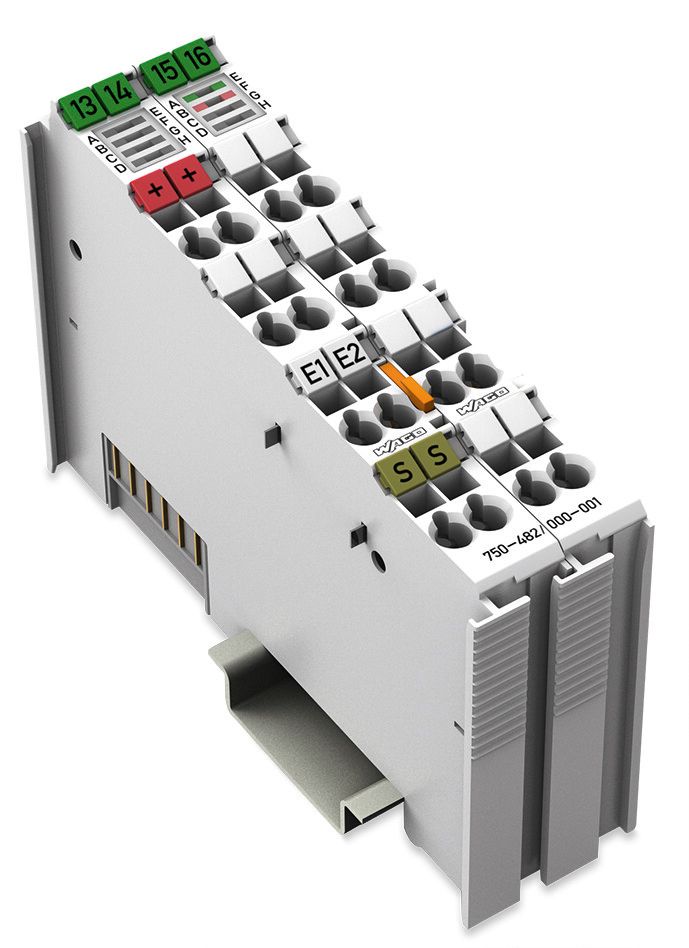

WAGO 750-482/000-001
Analoges I/O-Modul DC 24V Eing.Spg Federzug Spannung
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 0 |
| Anzahl der analogen Eingänge | 2 |
| Auflösung der Analogeingänge | 12 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Breite | 24 mm |
| Eingang, Spannung | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Höhe | 64 mm |
| Leistungsaufnahme | 1 W |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Systemkomponente | ja |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung DC | 24 - 24 V |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
WAGO Analoges I/O-Modul DC 24V Eing.Spg Federzug Spannung
Produktinformationen des Herstellers
2-Kanal-Analogeingang: 4

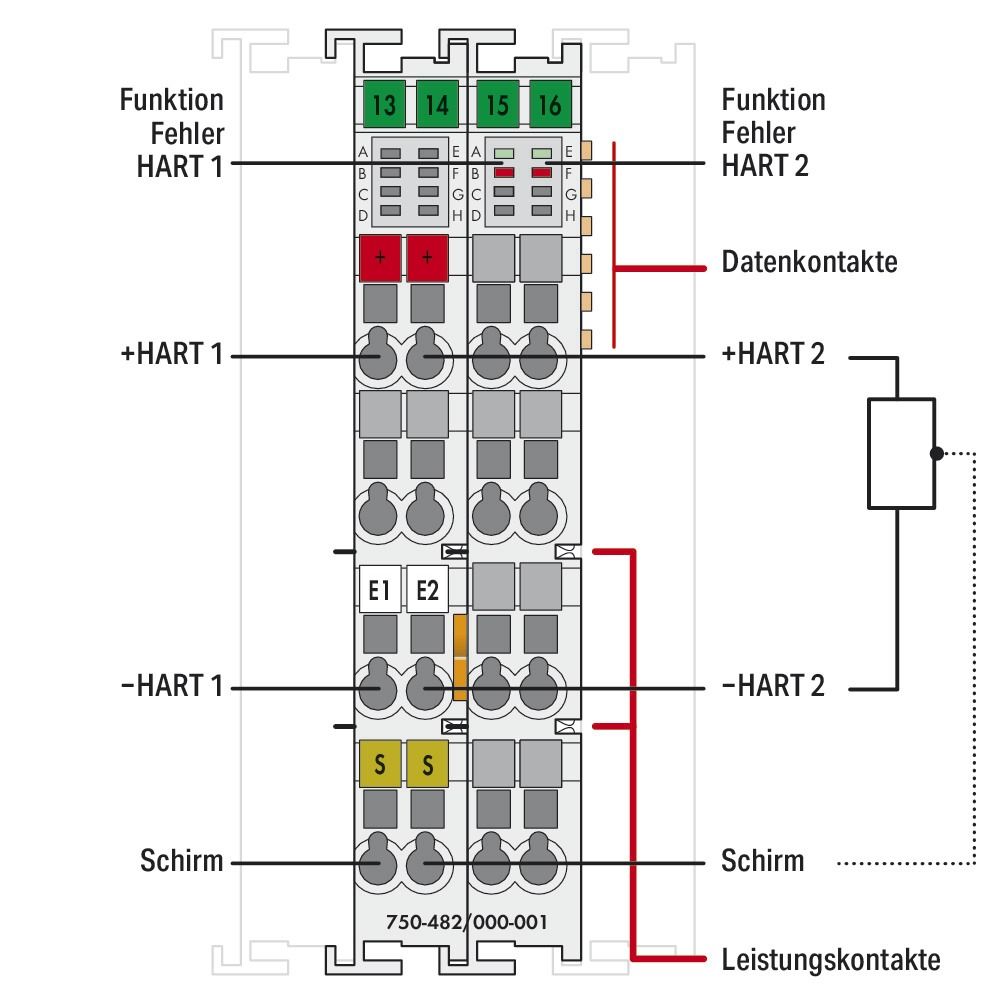

20 mA HART: NAMUR NE 43 Das Analogeingangsmodul hat die Aufgabe, die im Feld befindlichen Messumformer zu versorgen und analoge Messsignale galvanisch getrennt zum Bussystem zu übertragen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte für das Feld eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Der Überlastschutz schaltet den Messeingang ab einem Strom von ca. 25 mA in den hochohmigen Zustand. Der hochohmige Zustand wird bei Rückkehr in den normalen Messbereich automatisch zurückgesetzt. Dieses Modul liefert die Spannungsversorgung für 2-Leiter-Messumformer, die keine eigene Spannungsversorgung haben. Es können pro Kanal bis zu 4 HART-Nebenvariablen (PV, SV, TV, QV) in das zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar). Für die HART-Kommunikation zu angeschlossenen intelligenten HART-Feldgeräten kann das HART-Protokoll ins zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar). Für einige (programmierbare) Feldbuskoppler stehen FDT-/DTM-Gerätetreiber zur Verfügung, mit denen HART-Tool-Routing zum angeschlossenen HART-Gerät möglich ist. Hinweis: Das Analogeingangsmodul darf nur in Verbindung mit einem Feldeinspeisefilter (Surge) Bestellnr.
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
|---|---|
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen Wireless | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der analogen Ausgänge | 0 |
| Anzahl der analogen Eingänge | 2 |
| Auflösung der Analogeingänge | 12 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Breite | 24 mm |
| Eingang, Spannung | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Höhe | 64 mm |
| Leistungsaufnahme | 1 W |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Schutzart (IP) | IP20 |
| Spannungsart der Versorgungsspannung | DC |
| Systemkomponente | ja |
| Tiefe | 100 mm |
| Tragschienenmontage möglich | ja |
| Versorgungsspannung AC 50 Hz | 0 - 0 V |
| Versorgungsspannung DC | 24 - 24 V |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
WAGO Analoges I/O-Modul DC 24V Eing.Spg Federzug Spannung
Produktinformationen des Herstellers
2-Kanal-Analogeingang: 4
20 mA HART: NAMUR NE 43 Das Analogeingangsmodul hat die Aufgabe, die im Feld befindlichen Messumformer zu versorgen und analoge Messsignale galvanisch getrennt zum Bussystem zu übertragen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte für das Feld eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Der Überlastschutz schaltet den Messeingang ab einem Strom von ca. 25 mA in den hochohmigen Zustand. Der hochohmige Zustand wird bei Rückkehr in den normalen Messbereich automatisch zurückgesetzt. Dieses Modul liefert die Spannungsversorgung für 2-Leiter-Messumformer, die keine eigene Spannungsversorgung haben. Es können pro Kanal bis zu 4 HART-Nebenvariablen (PV, SV, TV, QV) in das zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar). Für die HART-Kommunikation zu angeschlossenen intelligenten HART-Feldgeräten kann das HART-Protokoll ins zyklische Prozessabbild des Kopplers bzw. Controllers eingeblendet werden (parametrierbar). Für einige (programmierbare) Feldbuskoppler stehen FDT-/DTM-Gerätetreiber zur Verfügung, mit denen HART-Tool-Routing zum angeschlossenen HART-Gerät möglich ist. Hinweis: Das Analogeingangsmodul darf nur in Verbindung mit einem Feldeinspeisefilter (Surge) Bestellnr.
| Artikelnummer | 3122561 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 750-482/000-001 |
| Werksnummer | 750-482/000-001 |
| EAN | 4055143686327 |
| Zolltarifnummer | 85437090 |
| Lagerart | Beschaffungsware |
