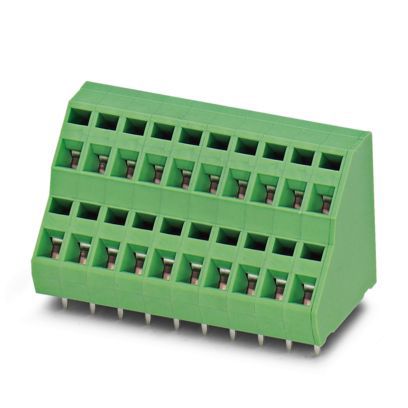

Phoenix ZFKKDS1,5-5,08
Printklemme 1f 1re gn RM=5,08 0,2-1,5qmm Federzug/Löt 0,25-1,5qmm
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Art der Banderolierung | ohne |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 12 A |
| Betriebstemperatur | -40 - -40 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 1.3 mm |
| Gehäusefarbe | grün |
| Höhe | 26 mm |
| Länge des Pins | 3.5 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Schutzart (IP), montiert | IP20 |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
Phoenix Printklemme 1f 1re gn RM=5,08 0,2-1,5qmm Federzug/Löt 0,25-1,5qmm
Produktinformationen des Herstellers
Leiterplattenklemme, Nennstrom: 12 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 2, Polzahl pro Reihe: 1, Artikelfamilie: ZFKKDS(A) 1,5, Rastermaß: 5,08 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Einzelscheibe zum individuellen Zusammenstellen unterschiedlicher Polzahlen. Zum Abschluss des Blocks wird zusätzliche eine Abschlussklemme benötigt (siehe Zubehör). Geblockte Artikel in unterschiedlichen Polzahlen werden ebenfalls angeboten.
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der elektrischen Anschlüsse | 1 |
| Art der Banderolierung | ohne |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstrom In | 12 A |
| Betriebstemperatur | -40 - -40 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Durchmesser Anschlusspin | 1.3 mm |
| Gehäusefarbe | grün |
| Höhe | 26 mm |
| Länge des Pins | 3.5 mm |
| Rastermaß der Anschlüsse | 5.08 mm |
| Schutzart (IP), montiert | IP20 |
| Verschmutzungsgrad | 2 |
| Werkstoff der Anschlussoberfläche | Zinn |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Überspannungskategorie | III |
Phoenix Printklemme 1f 1re gn RM=5,08 0,2-1,5qmm Federzug/Löt 0,25-1,5qmm
Produktinformationen des Herstellers
Leiterplattenklemme, Nennstrom: 12 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 2, Polzahl pro Reihe: 1, Artikelfamilie: ZFKKDS(A) 1,5, Rastermaß: 5,08 mm, Anschlussart: Zugfederanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 45 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Einzelscheibe zum individuellen Zusammenstellen unterschiedlicher Polzahlen. Zum Abschluss des Blocks wird zusätzliche eine Abschlussklemme benötigt (siehe Zubehör). Geblockte Artikel in unterschiedlichen Polzahlen werden ebenfalls angeboten.
| Artikelnummer | 5239713 |
|---|---|
| Hersteller | Phoenix |
| Originalbezeichnung | ZFKKDS1,5-5,08 |
| Werksnummer | 1704402 |
| EAN | 4017918116644 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
